石雄偉
2013-12-17 20:24:19
|
湖北省
鋼筋算量GGJ2013
|
1387查看
5回答
如何繪制懸挑梁??？
None
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納

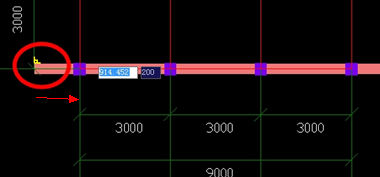

你好：懸挑梁一般是從懸挑端往支座內畫圖，用SHIFT+左鍵來輸入懸挑的長度后從最外側往支座處畫圖。
2013-12-17 20:44:19
-

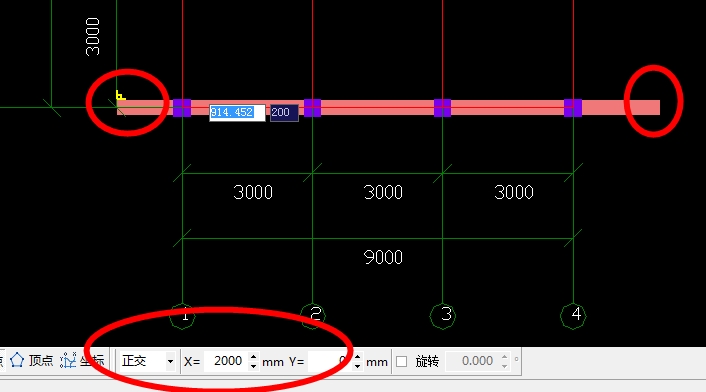

實際上就是用正交偏移的方法布置，當梁的一端沒有支座時，軟件就會識別為懸臂梁。
2013-12-17 20:30:08
-
你要繪制什么樣式的懸挑梁
2013-12-17 20:30:38
-
用點加長度或是SHIFT加左鍵都可以畫。
2013-12-17 20:53:07
-
懸挑梁的定義以及繪制和正常的框架梁一樣。在定義時，梁類別默認為樓層框架梁，需要保證梁的懸挑端頭沒有支座點，就會按照懸挑梁構造做處理
2013-12-18 08:49:01
