廣聯達鋼筋高手請進，剪力墻在按住邊緣拉鉤加強，應該怎么設置？
1、如圖表示的是啥意思，11圖集上哪里有關于這個問題的說明 2、這個在廣聯達里面應該怎么設置最方便，最準確
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納

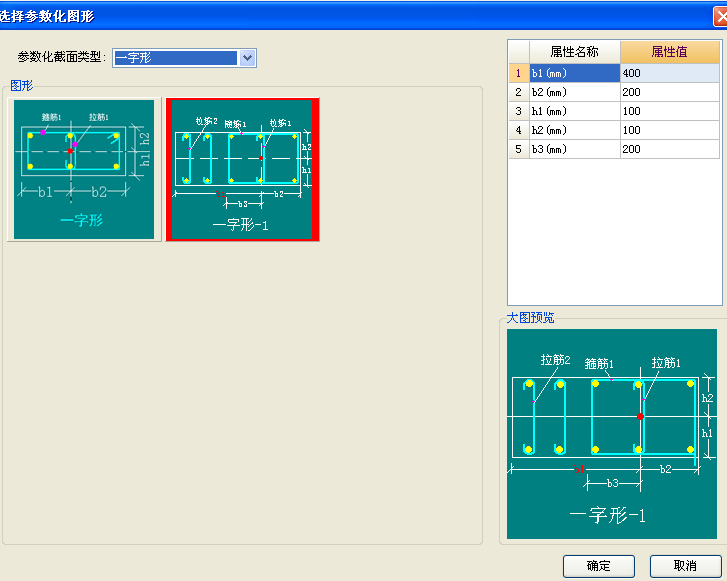

兩部分合并起來定義，在參數化暗柱中就有這種形式；見圖1

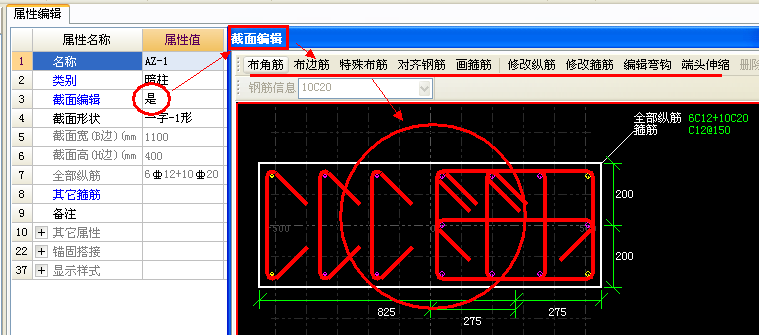

按參數化定義暗柱后（紅框中的縱筋按相應剪力墻的縱筋定義），截面編輯選為“是”，截面編輯窗口中，將不符合的縱筋、箍筋刪除，采用布角筋、布邊筋的方法按設計將柱縱筋布置上，采用直線和矩形按設計形式繪制箍筋；見圖2
如果箍筋的尺寸與圖紙不符時；可以采用“特殊布筋”的方式，將縱筋布置到合適的位置，再繪制箍筋。
2014-01-24 14:19:22
-
樓上說的對，箍筋用矩形輸入型號，拉筋用直線輸入鋼筋型號布置。
2014-01-25 08:50:47
