獨立基礎怎么畫
如圖，立面圖上寫著墻下條基，但是這個應該是獨立基礎。還有就是比如平面圖尺寸為3000*3000，立面圖尺寸卻沒有那么多。應該怎么定義繪制它？
全部回答
(3)
首答僅用{{minutesHtml}}
-

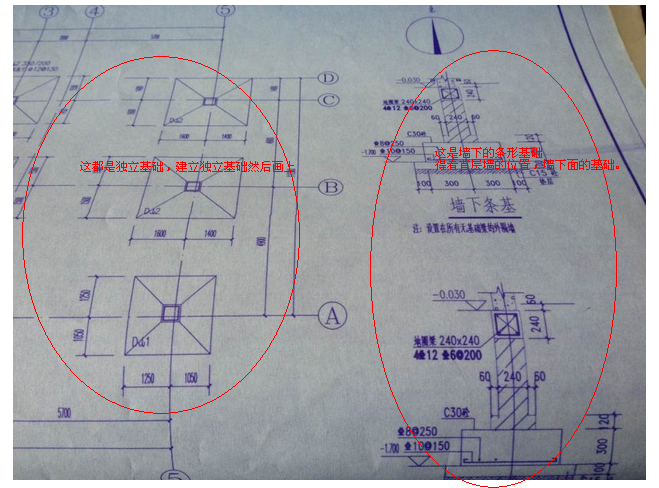

已采納從你上傳的施工圖看，獨立基礎設計參數應該在基礎平面圖中，右面是首層有墻位置的墻的條形基礎，你認真看看11G101-3第7~20頁就清楚了。條形基礎的平面位置可以看建筑施工圖的首層平面圖。
2014-02-13 17:13:25
-
如圖，立面圖上寫著墻下條基，但是這個應該是獨立基礎。還有就是比如平面圖尺寸為3000*3000，立面圖尺寸卻沒有那么多。應該怎么定義繪制它？
這是兩種構件，這個工程基礎是獨立基礎沒錯，條形基礎是墻下的基礎，也就是道層有墻的位置下面的條形基礎。
2014-02-13 16:04:52
-
這份圖紙畫的還是有問題，既然有墻、墻下有基礎，那么在基礎平面上也應該有投影的，從剖面看是墻。墻下的基礎100厚底墊層，上是配筋混凝土300厚，寬度600。所以這個圖要定義就是獨立基礎和條形基礎兩種。定義時要建立基礎單元。
2014-02-13 16:17:26
