青水
2014-07-22 13:31:22
|
四川省
鋼筋算量GGJ2013
|
549查看
4回答

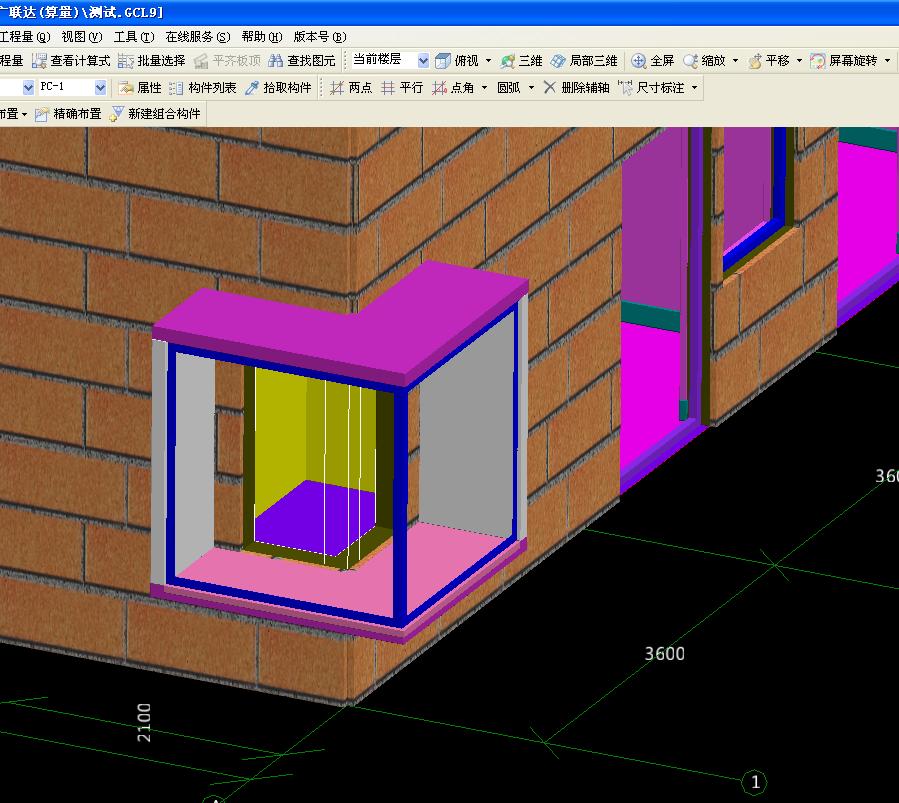

用自定義線怎么處理轉角飄窗
None
全部回答
(4)
首答僅用{{minutesHtml}}
-
轉角飄窗用帶形窗來繪制
2014-07-22 13:47:02
-
用自定義線怎么處理轉角飄窗
答：混凝土工程量用圖形算量畫。鋼筋算量用板畫出。
2014-07-22 14:13:21
-
轉角飄窗可以用帶型窗定義布置的。
2014-07-22 13:33:18
-
鋼筋軟件繪制轉角窗圖元是這樣的：轉角窗一般設分為上下板。建議：定義板（關注厚度和標高）畫版圖元（分層1），選中該板右鍵，點擊復制板圖元到其它分層（勾選分層2），選定該板圖元屬性調整圖示標高。上邊的板用頂標高扣減尺寸，下邊板用底標高加尺寸。鋼筋布置分別以分層1和分層2畫圖元。然后點擊橫向的鋼筋屬性處理錨固值（屬性左右彎折輸入錨固值）
2014-07-22 13:59:35
