異性集水坑（集水溝）鋼筋計算問題

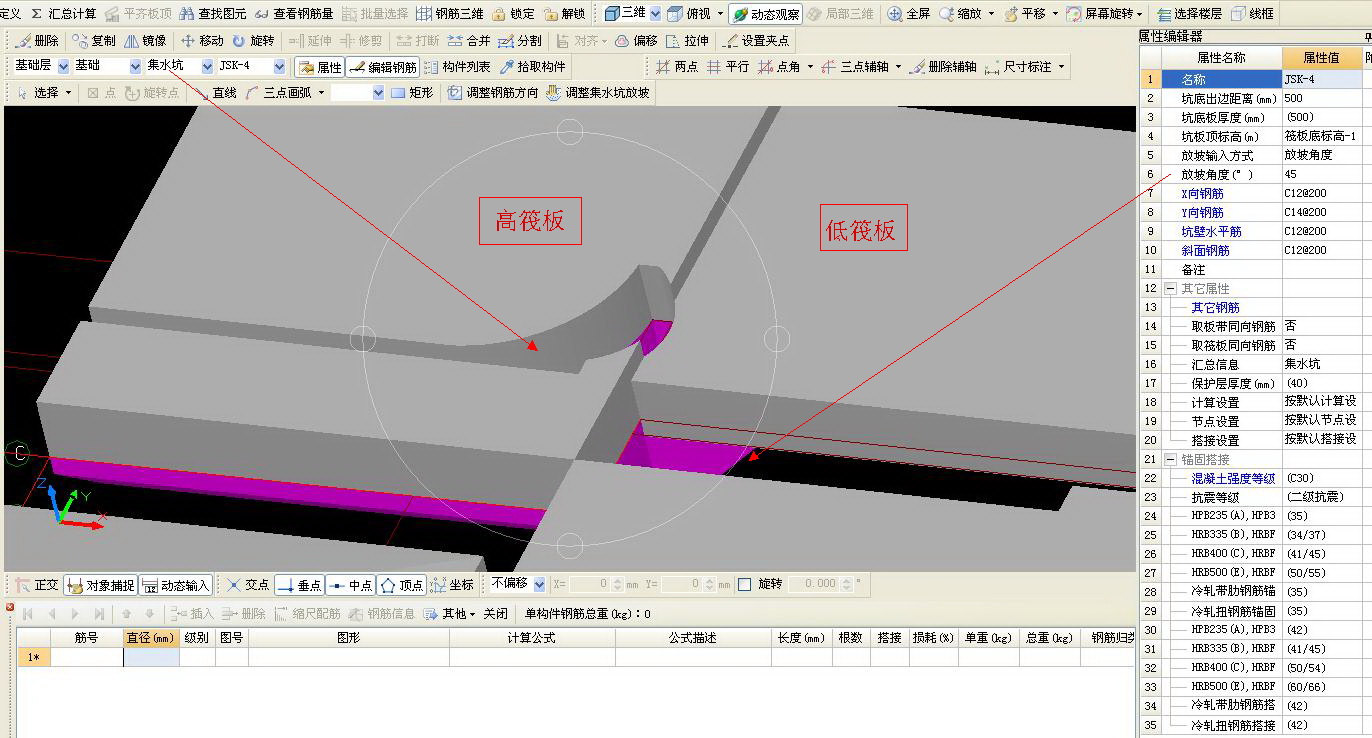

筏板有高差，集水溝所在位置我設置為高跨筏板，高低跨筏板之間沒有設置筏板變截面。 如圖，圓圈的底筋怎么沒有按箭頭方向排布過來？
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納可以分成2部分來畫集水溝
2014-08-16 10:35:32
-

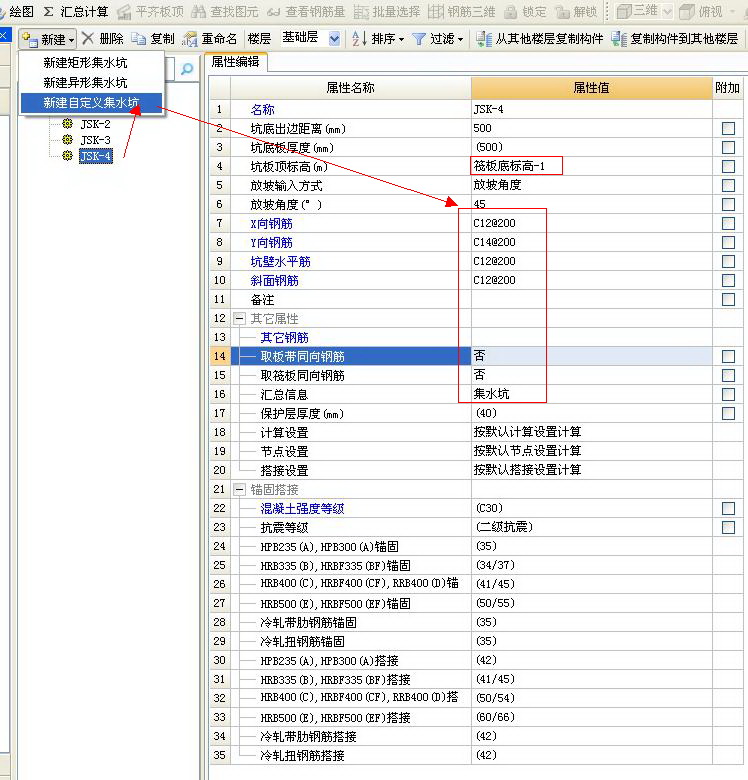

將高差部分的筏板分成兩塊，設置標高，定義自定義集水坑，畫線布置，設置角度。
2014-08-16 08:44:09
-
筏板有高差，集水溝所在位置我設置為高跨筏板，高低跨筏板之間沒有設置筏板變截面。 如圖，圓圈的底筋怎么沒有按箭頭方向排布過來？

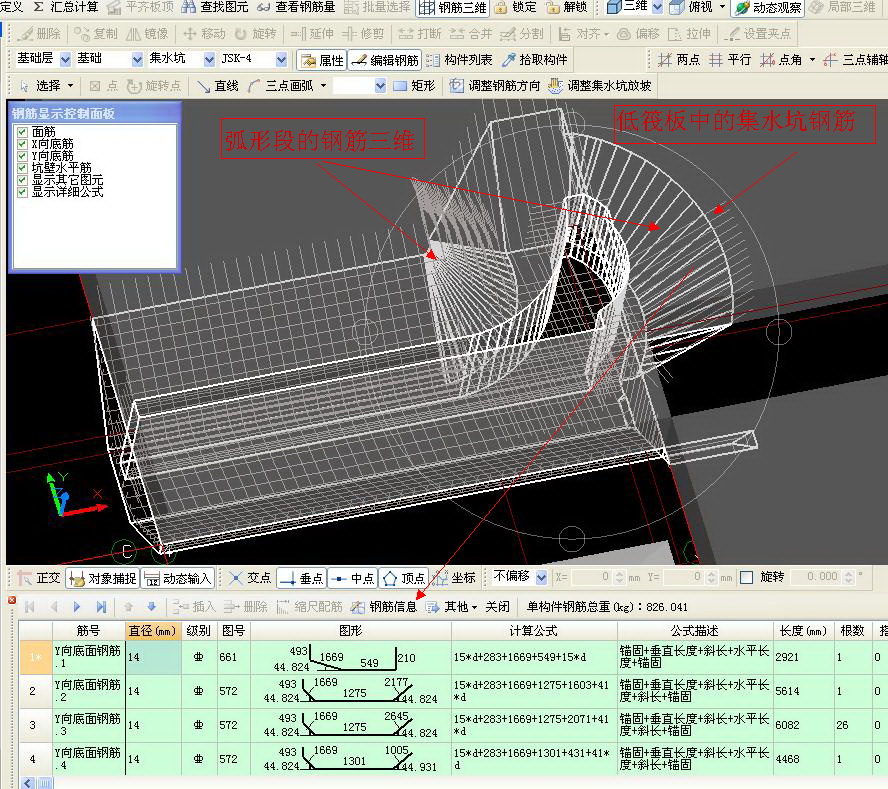

答：我不知你是如何定義，如何畫出的，但高低板的集水坑鋼筋是會隨集水坑整體布置的。（我是用異型集水坑定義，在高低板處，用弧形畫到低板中）。詳見下面的截圖。
2014-08-16 08:42:08
