鋼筋基礎梁 配筋怎么輸入
這樣電子圖 是不是有問題。已經有上部貫通筋了，為什么上部還是有配筋。
全部回答
(8)
首答僅用{{minutesHtml}}
-

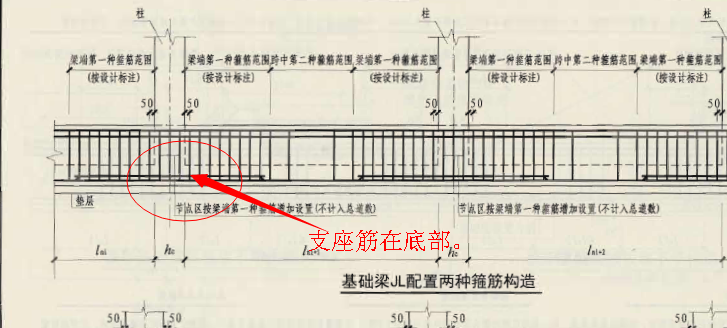

你看看截圖，圖集是怎么說的，，我就不說了
看圖示
2014-08-30 20:10:07
-
集中標注與原位標注的區別，原位標注優先
2014-08-28 14:26:55
-
按圖標的集中標注和原位標注輸入即可以。
2014-08-28 15:27:04
-
基礎梁的原位標注，方向與正常結構梁是相反的 比如，梁下部鋼筋原位標注在下面，而基礎梁，這個鋼筋的原位標注位置就在上面了
2014-08-28 18:06:17
-

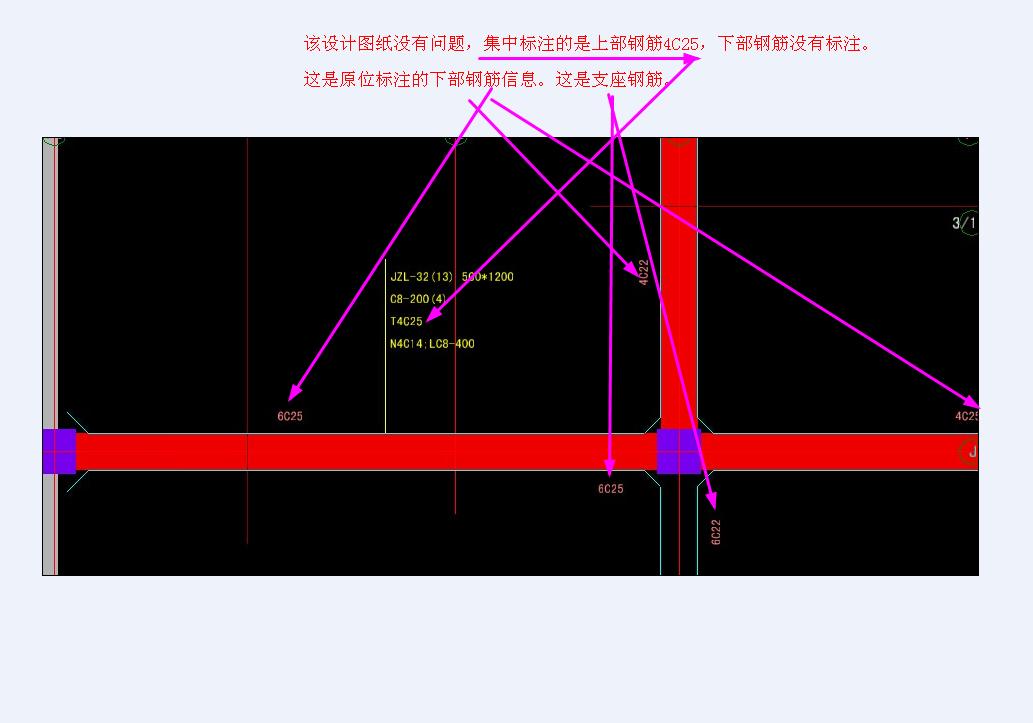

這樣電子圖 是不是有問題。已經有上部貫通筋了，為什么上部還是有配筋。

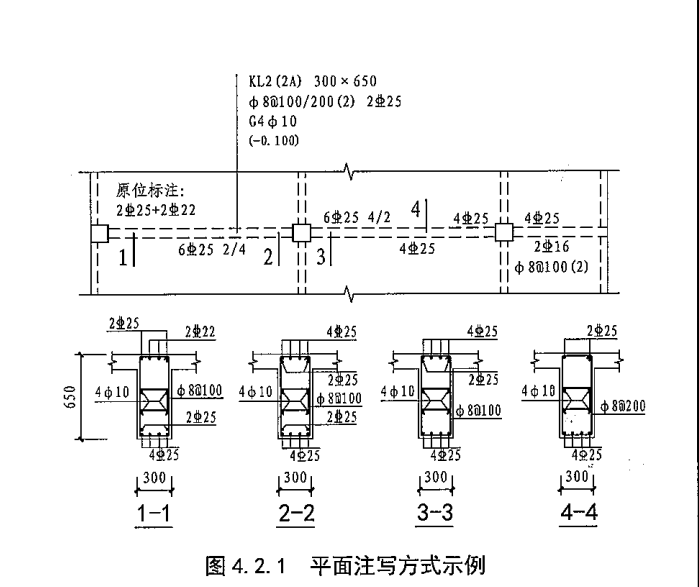

這是梁的標注方式

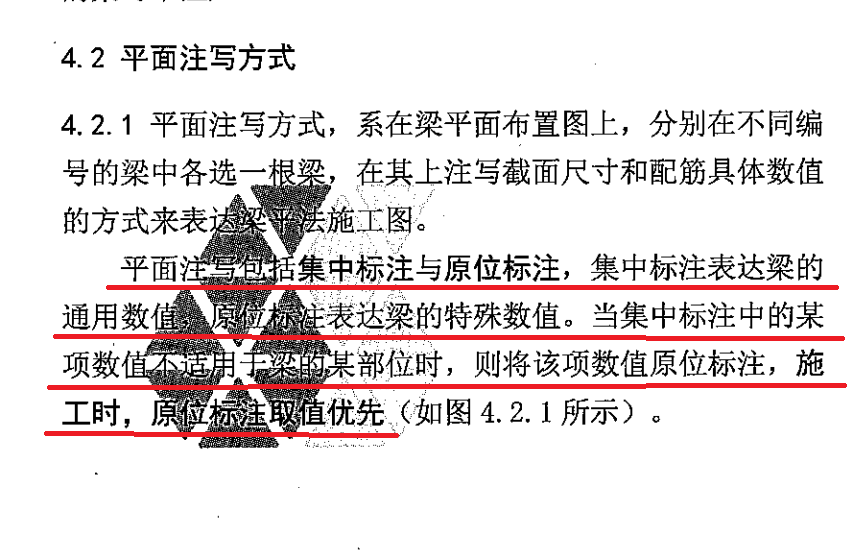

當原位標注和集中標注起沖突的時候
以原位標注的為準
2014-08-28 13:09:45
-
定義基礎梁集中標注屬性圖示輸入后，‘原位標注’點擊梁圖元顯示下方框相對位置輸入圖示數據或在表格內相對位置輸入圖示數據。
這里告知您的小知識：原位鋼筋表面該具體位置鋼筋總數包含了通常鋼筋；設計可能分上下層。基礎梁和框架梁上下部鋼筋正好相反。支座兩邊鋼筋信息相同只標注一邊（該位置鋼筋總數），只有不同時支座兩邊標注的。建議您看一下11G101-1~3關于梁和基礎梁方面內容可能您會理解的更好的
2014-08-28 13:25:39
-
你好：你的圖中是基礎梁，上邊通長的是底部受力筋，布筋與框架梁相反。所以上部給出的是底部受力筋。
2014-08-28 13:47:08
-
2014-08-29 10:35:12
