鋼筋抽樣板負筋

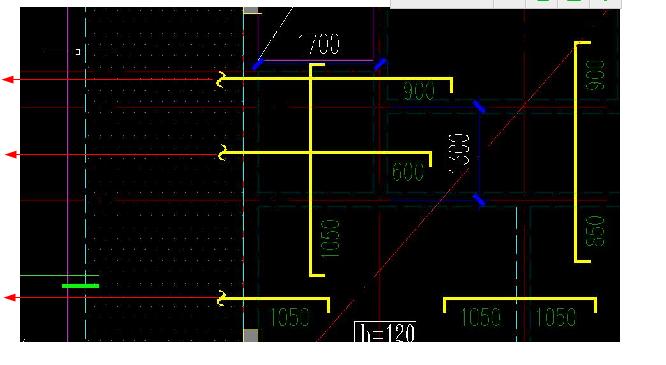

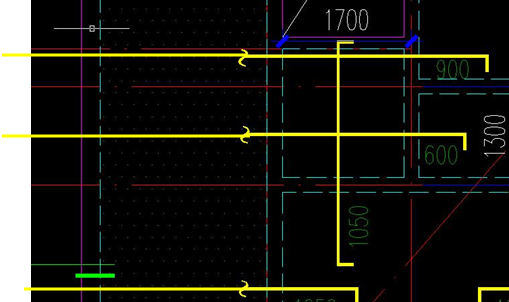

樓板鋼筋圖里面的板負筋有個像S的符號代表什么意思
全部回答
(7)
首答僅用{{minutesHtml}}
-
已采納樓板鋼筋圖里面的板負筋有個像S的符號代表的意思 是對稱的意思，S符號左邊應該是和右邊同樣長的。
2014-09-30 10:20:10
-
表示有延伸 此處另有構造 看斷面圖
2014-09-30 15:14:38
-
就是要和另外的圖紙一起看。
2014-09-30 15:36:03
-
表示有延伸 此處另有構造 看斷面圖
2014-09-30 10:20:55
-
你好：板負筋有個像S的符號代表此鋼筋一直延伸過去，不斷開省去沒有畫出來。
圖線種類是這樣說明的，折斷線——將不需要表示的圖面折斷不畫。
2014-09-30 10:43:56
-
樓板鋼筋圖里面的板負筋有個像S的符號代表什么意思
答：。。這是剖斷符號。表示向這方向，延伸到下一符號相接。（跨過去）
2014-09-30 10:46:03
-
樓板鋼筋圖里面的板負筋有個像S的符號代表什么意思：與相鄰板標高高低差負筋要做成彎折。
2014-09-30 10:52:51
