hualinxilei
2014-10-16 09:55:05
|
河北省
鋼筋算量GGJ2013
|
925查看
6回答
基礎梁端部外伸在不導圖的情況下怎么設置
如圖所示，端部外伸一個錨固長度，想知道如何在算量里畫圖才是最準確的，因?yàn)槲乙擦苛藞D紙內畫的LA長度，其實數值也不對，所以完全導圖的話也不準確。希望大家提供些方法，謝謝大家。
問題補充：我是菜鳥，跪求各位大神將此處畫法一一講解。。。。感激不盡。。。。
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納
像這樣的梁我建議自己繪圖最好，就是簡單的圖紙我們導圖也是會出現好多問題的
你要先計算出端部外伸長度 LA具體是多少

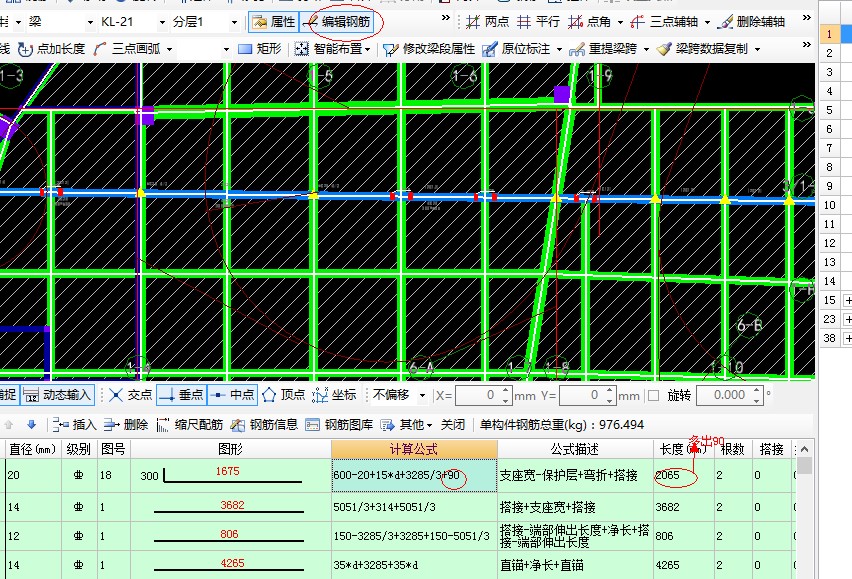

然后將梁布置好以后 點擊編輯鋼筋對此梁 然后再計算公式后面加上LA長度 再鎖定次梁計算匯總即可 這是最準確的
2014-10-16 10:36:10
-
最準確的方法就是自己建模畫圖處理呀。
2014-10-16 09:59:14
-
最好的方法還是導入圖紙進去 不可以在圖上直接量取長度的
或者你先確定下La的長度是多少 自己在慢慢畫
建議導圖
2014-10-16 10:20:12
-
如果這樣的梁不多的話，可以先正常繪制梁，匯總后，點擊編輯鋼筋，選擇這根梁，手動編輯la的長度，然后點擊工具欄上的鎖定即可！還有可以在此梁的屬性界面中的其他屬性中的節點設置里看可不可以修改！
2014-10-16 11:16:13
-
如圖所示，端部外伸一個錨固長度，想知道如何在算量里畫圖才是最準確的，因?yàn)槲乙擦苛藞D紙內畫的LA長度，其實數值也不對，所以完全導圖的話也不準確。
端部外伸一個錨固長度,你查看一下圖紙的結構設計說明,看說明中的La長度,然后在定義梁再用點加長度或正交畫就準確了.
2014-10-16 11:10:43
-
定義梁，再屬性編輯里輸入鋼筋，繪圖，直線畫上。然后，點擊原位標注，選擇彎起鋼筋編號，輸入彎起鋼筋。
2014-10-16 10:23:23
