自信,你也要
2014-11-10 09:05:26
|
廣東省
鋼筋算量GGJ2013
|
1508查看
5回答
檐口，和飄窗板怎么畫呢？在哪里輸鋼筋呢？謝謝陳工了
我是新手，我看了圖紙，可是我不知怎么用鋼筋算量把它們表述出來
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
我是新手，我看了圖紙，可是我不知怎么用鋼筋算量把它們表述出來

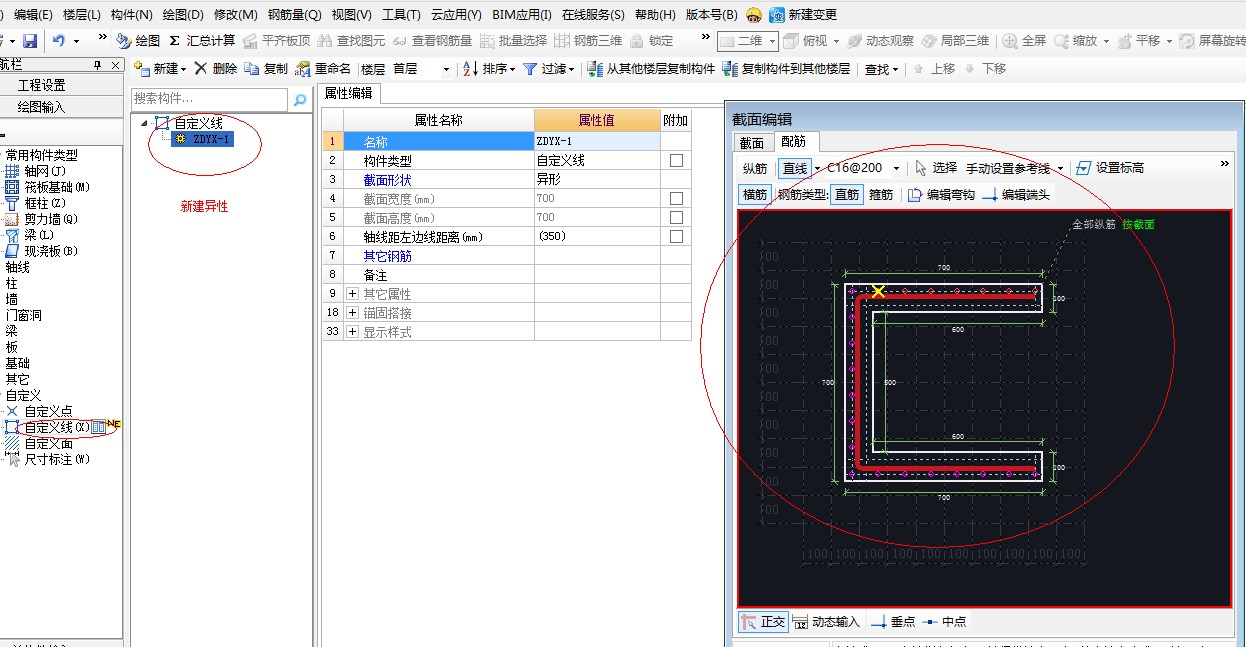

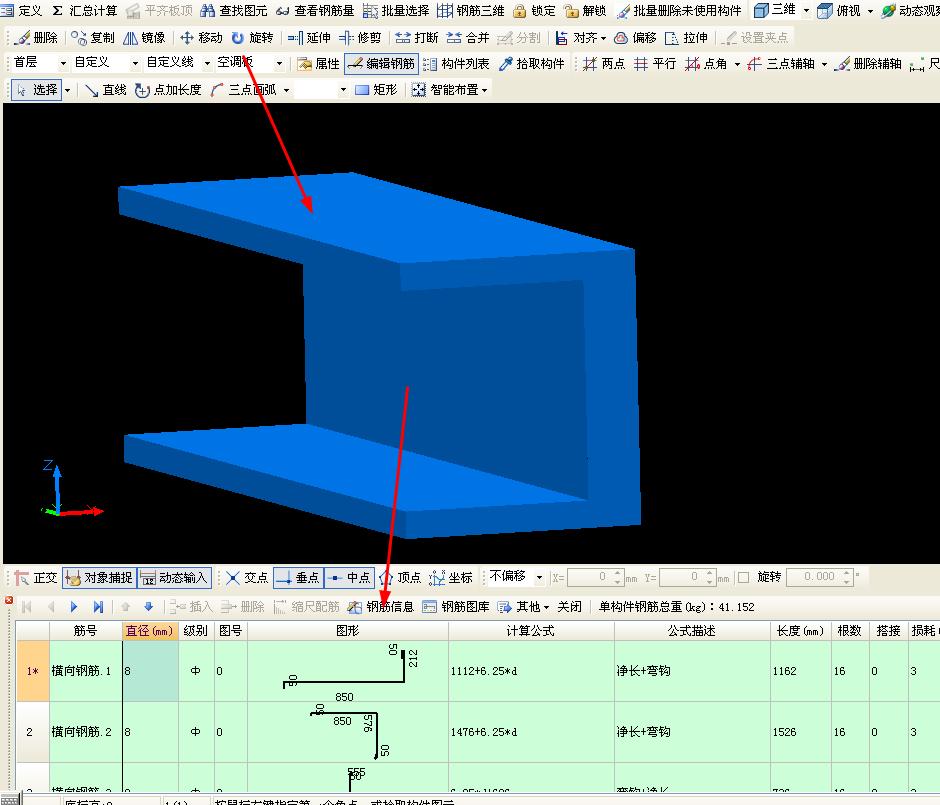

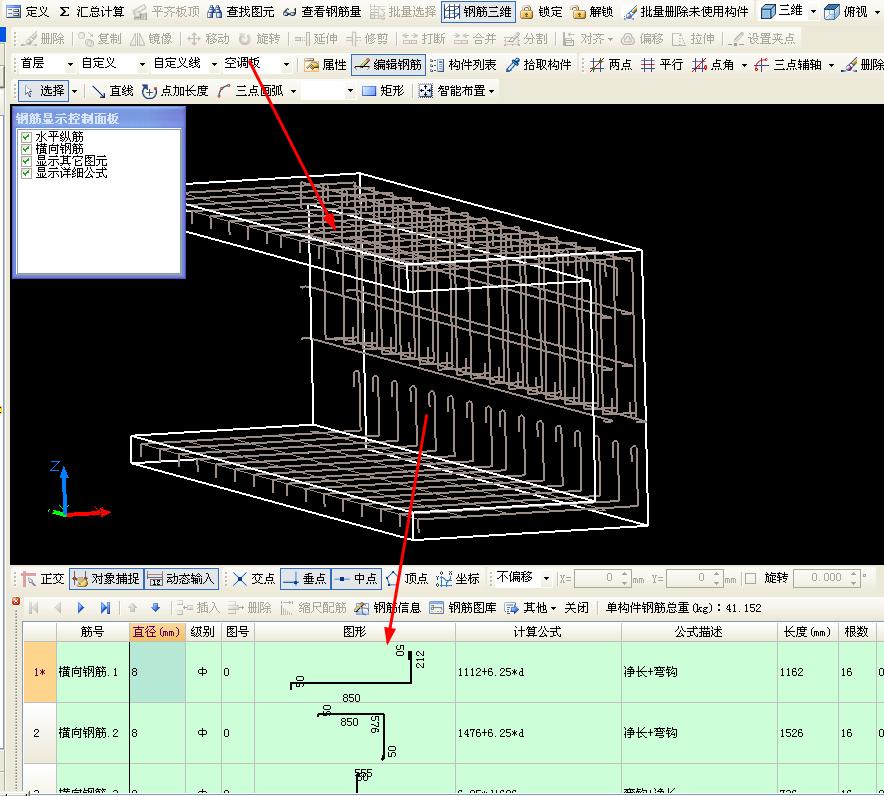

答：用自定義線定義，畫出截面圖，再畫出配筋，最后在平面圖中畫一條線即可。只能傳四張圖片。
2014-11-10 09:36:52
-
用異形構件畫
2014-11-10 09:14:15
-
新建異性自定義線就可以哦
2014-11-10 09:20:05
-

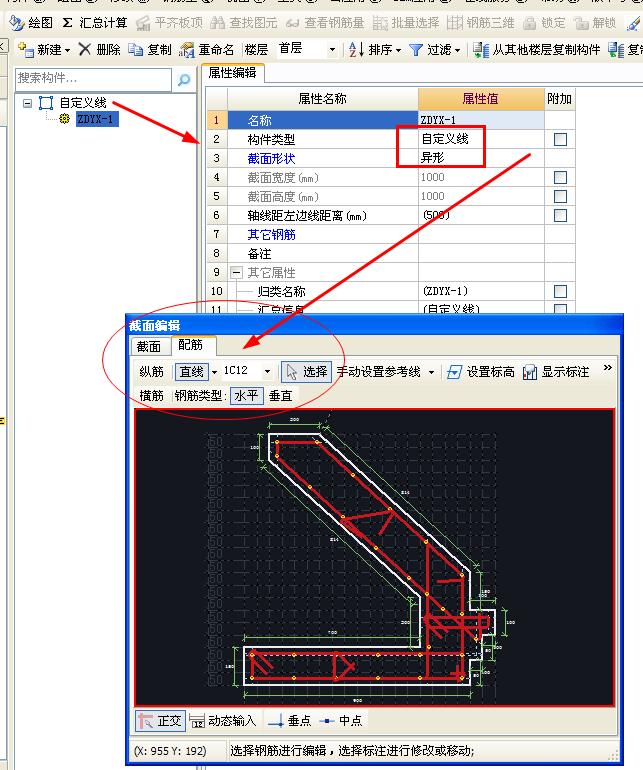

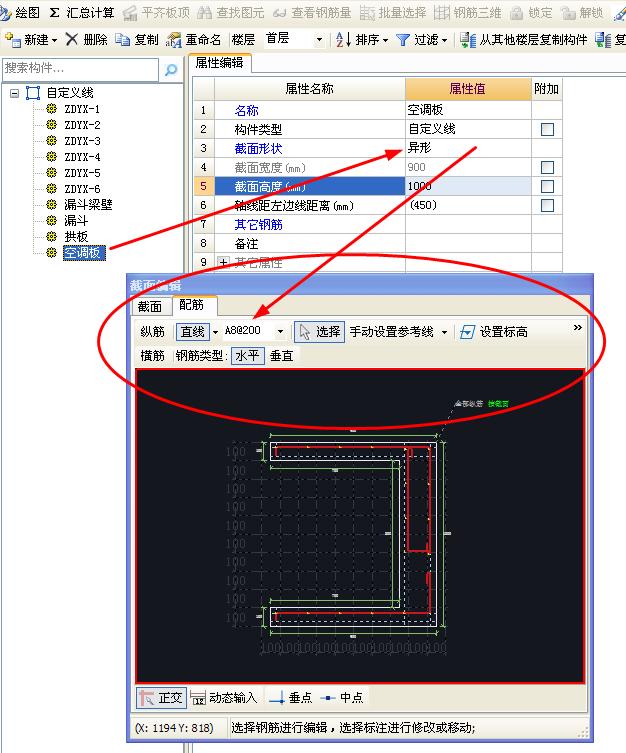

1、比較科學的方法是用自定義線，樓上已經給出了圖形；
2、可以在挑檐里面建立一個異性構件，然后從CAD里面把飄窗的截面完整的讀到挑檐構件里，在挑檐構件里面的其他鋼筋里面用手工計算的方法輸入你想計算的鋼筋量
2014-11-10 09:29:18
-
在鋼筋里水平的按板畫，重置的按墻畫，飄窗到圖形算量里可以直接按飄窗畫就行。
2014-11-10 09:13:54
