lcd222222
2014-11-23 17:37:00
|
四川省
鋼筋算量GGJ2013
|
1592查看
7回答
導圖不識別梁構件
圖紙導成T3后，梁構件還是不能識別，我這個圖紙，梁的鋼筋和輪廓信息室齊的，但是斷面尺寸，集中標注沒有，只有原位標注才有梁斷面尺寸，只能手動一根根梁的識別，很慢，請問，怎么才能正確識別梁構件問題補充：不關標注是否鏡像部分標注的問題，是原位標注才有梁的斷面尺寸，集中標注沒有梁斷面尺寸，所以梁不能識別，不能批量識別，只能一根根手動識別，很慢
全部回答
(7)
首答僅用{{minutesHtml}}
-
已采納
1，看看cad圖紙有沒有對稱的，把對稱的原位標注鏡像過來。
2，沒有的話就沒更簡便的方式了。
2014-11-23 19:30:21
-
已采納識別原位標注。
2014-11-23 19:46:14
-
已采納
先識別梁，再識別原位標注，識別完成后，再鏡像。沒識別好，就談不上鏡像，如鏡像的梁也是錯誤的。和沒鏡像是一回事。
2014-11-23 22:17:46
-
已采納
天正打開命令欄輸入sdxt保存成2000文件，然后再導入廣聯達，如還是一樣，可能標注格式有問題更換標注格式比例，
2014-11-24 00:53:03
-
已采納您描述的圖紙設計一定是不夠規范的，屬于非平法標注，您只好按照剖面定義圖示信息了，注意上部和下部鋼筋及側面鋼筋信息，原位標注沒的話說明設計本身沒考慮。一張圖中有多條相同信息的梁，您全部畫上梁圖元，其中一條完善原位標注，右鍵‘同名稱梁’點擊已原位標注的梁這樣該梁的信息全部復制其若干形同信息的梁上了
2014-11-24 07:44:28
-
已采納說明設計院給的圖紙不規范或者是你沒使用天正打開圖紙 正常是可以導的
2014-11-24 10:09:17
-

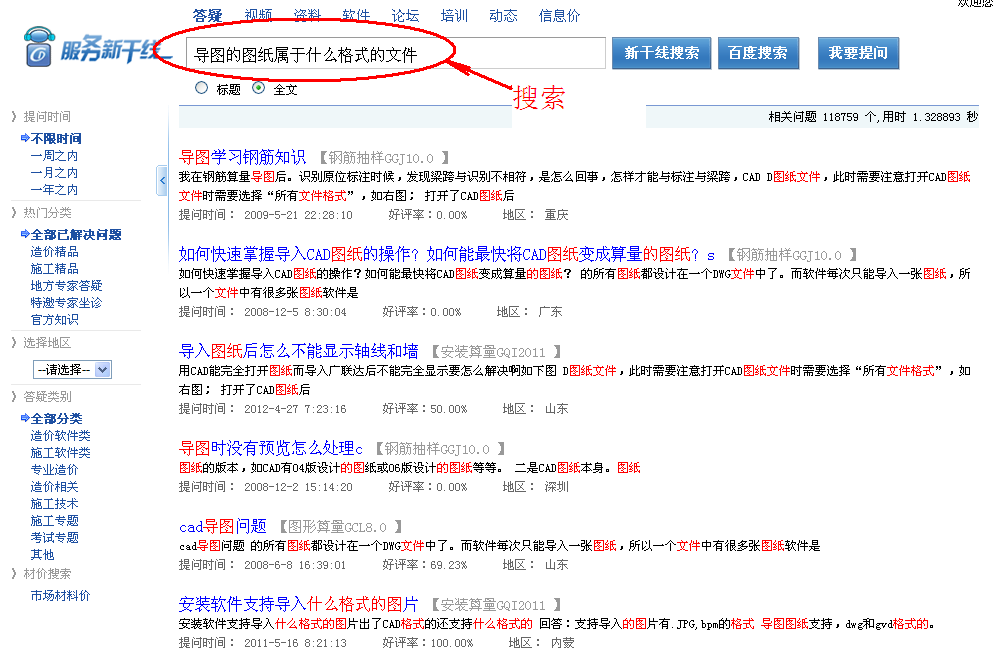

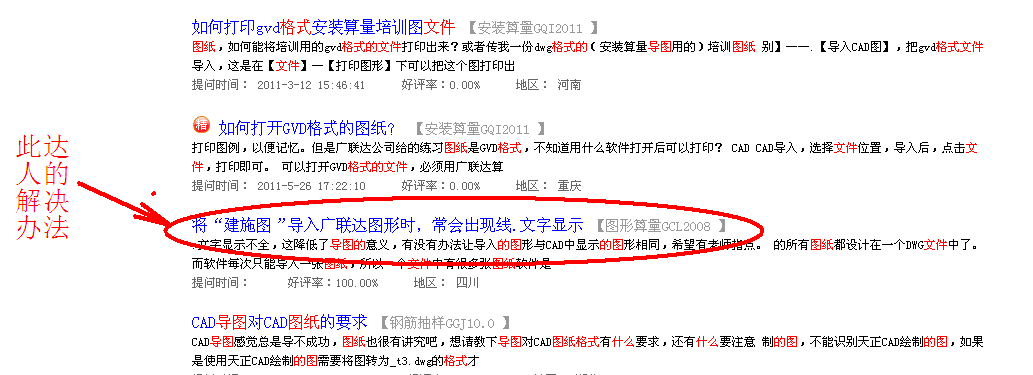

建議看看“此達人”的解決辦法是否對你有幫助。
2014-11-23 20:04:44
