該圖中的構造柱怎么定義和布置？
最好能舉一個例子說明。
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
如圖所示
2014-12-05 15:41:09
-
用框架柱進行定義布置。
2014-12-05 15:00:47
-

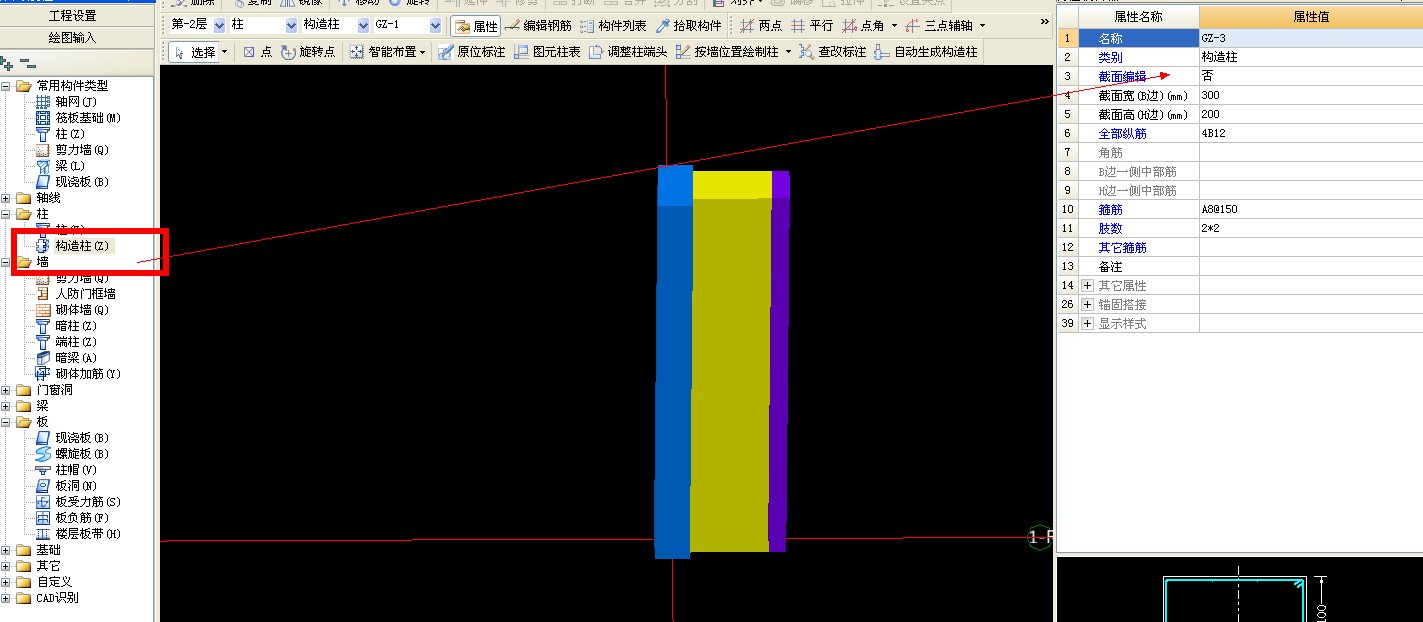

1、首先，圖紙中的柱子，如果類別是屬于構造柱，那么就需要用構造柱這個構件來進行定義，如下圖舉例所示

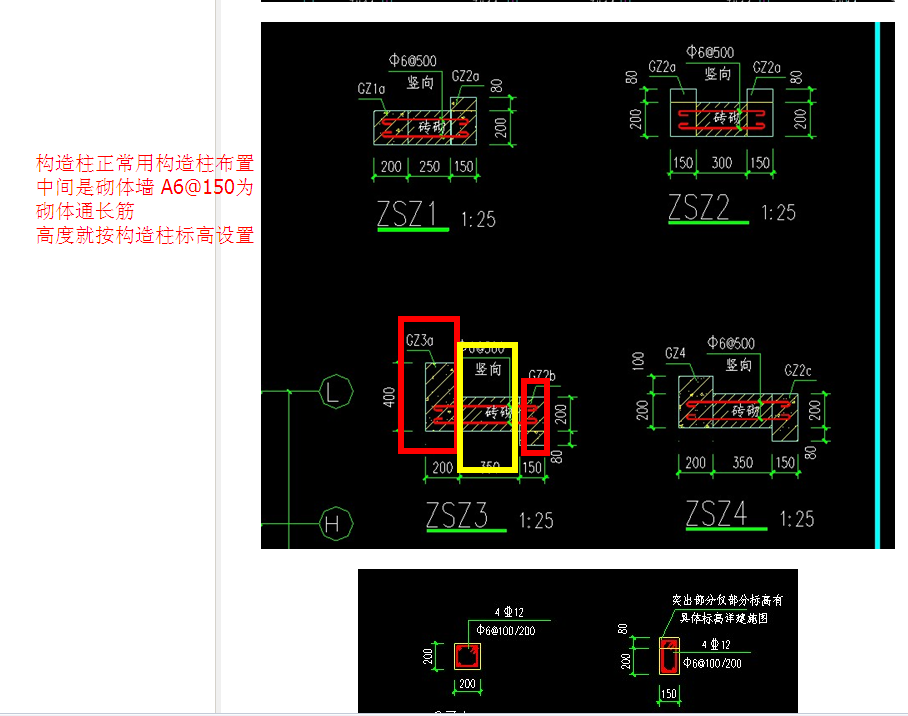

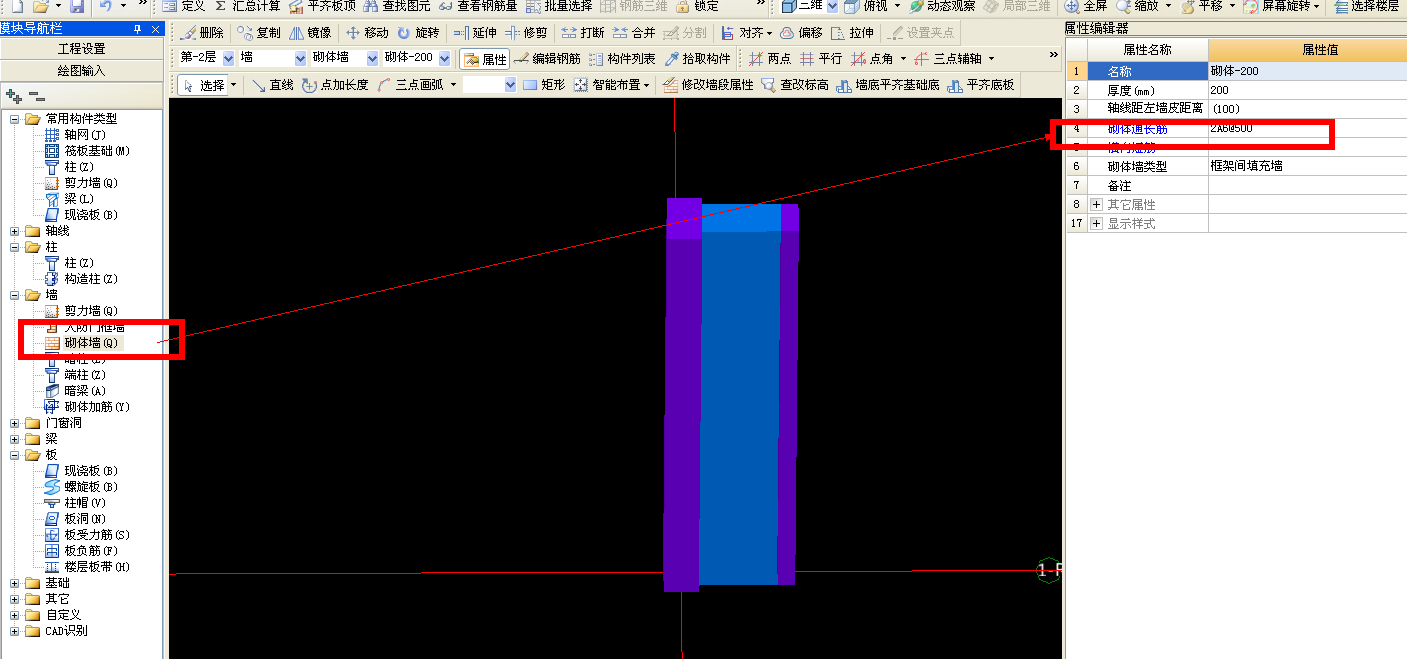

你圖紙里面的ZSZ1這些，是結合三個構件來進行繪制和計算的，分別是構造柱、砌體墻和砌體拉結筋。我截圖給你看下繪制的方法
而如果你有CAD圖的話，那么你可以識別柱子，就算你識別成框架柱也沒關系，因?yàn)楫?dāng)你把所有柱子識別好，可以選擇構造柱圖元，點擊鼠標右鍵，有個功能【構件轉換】，那么可以將構造柱和框架柱自由轉換類別來進行計算，個人理解，你的工程應該是構造柱類別才對。
2014-12-05 15:24:35
-
該圖中的構造柱怎么定義和布置？

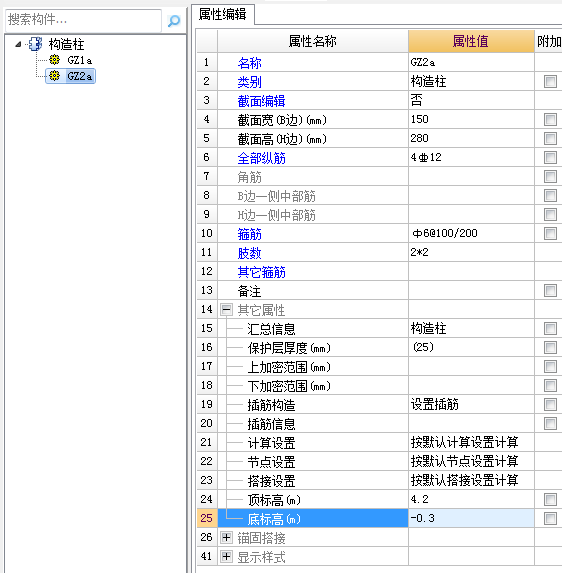

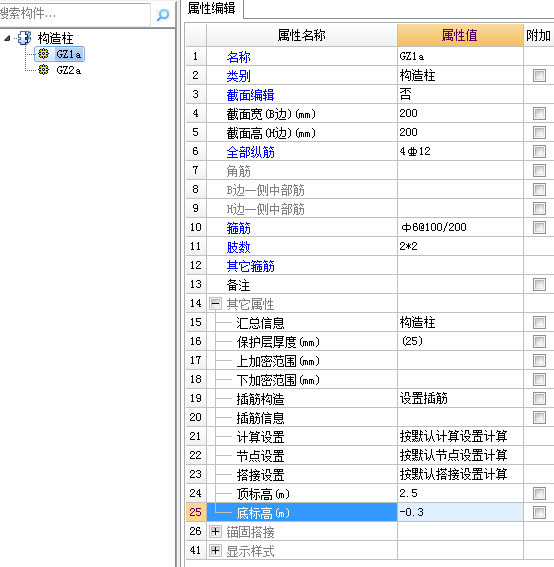

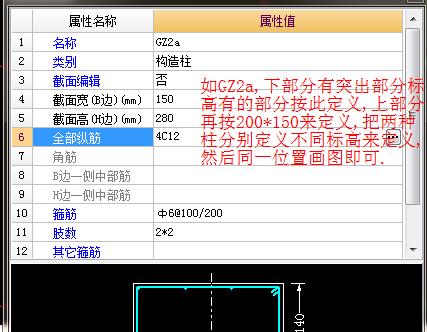

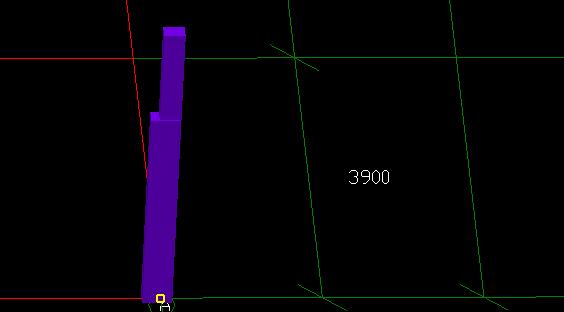

圖中的GZ1a,GZ3a,GZ4直接用構造柱來定義即可,GZ2a,GZ4a把GZ2a,GZ2b,GZ2c分為兩部分定義,突出部分僅部分標高有的部分定義為GZ2a,GZ2b,GZ2c,標高和突出部分有的為一個標高,把以上部分再定義為一種在名稱后加1,把縱筋分別在對應的定義里輸入
.砌體加筋用砌體加筋來定義和畫圖.
2014-12-05 15:39:54
-

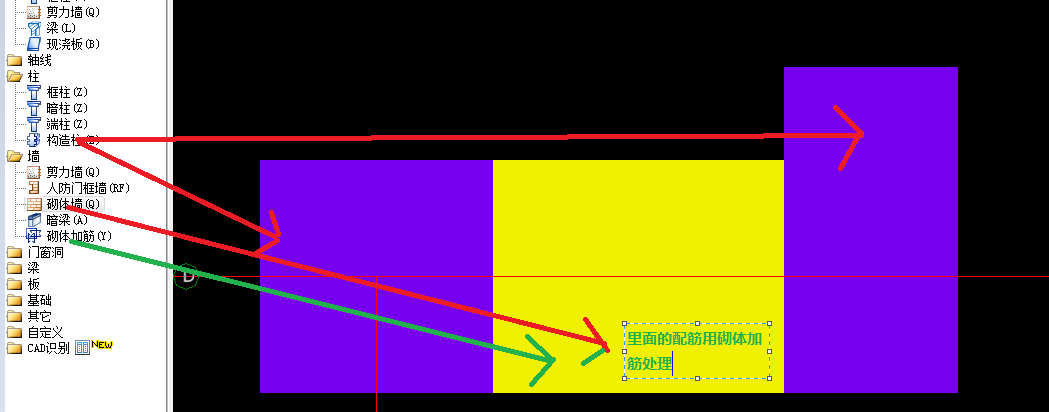

用GZ定義，中間畫砌體墻再增加砌體加筋
2014-12-05 15:09:16
