關于剪力墻

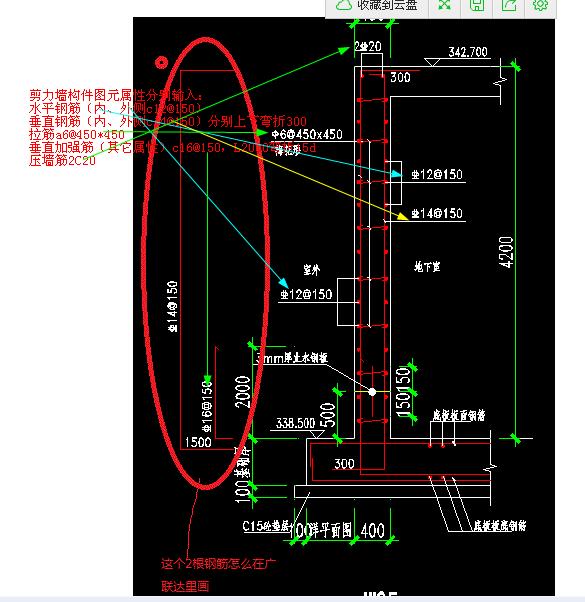

圖中的外側面墻鋼筋怎么設置啊，麻煩大家了。
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納
這個鋼筋其實并不復雜，上面幾個回復的都很好，但是沒有提到豎向鋼筋在地庫頂板要設置錨固，如果不設置錨固，除非是獨立的地下室，如果上面有剪力墻或者暗柱往上的話，那地庫外墻的豎向鋼筋就會伸出頂板以上去了
正確的處理方法是，在豎向鋼筋前面加個*字號，讓軟件把所有豎向鋼筋全部錨固。接下來就是上面的操作步驟了，處理這個問題的主要要點就是，

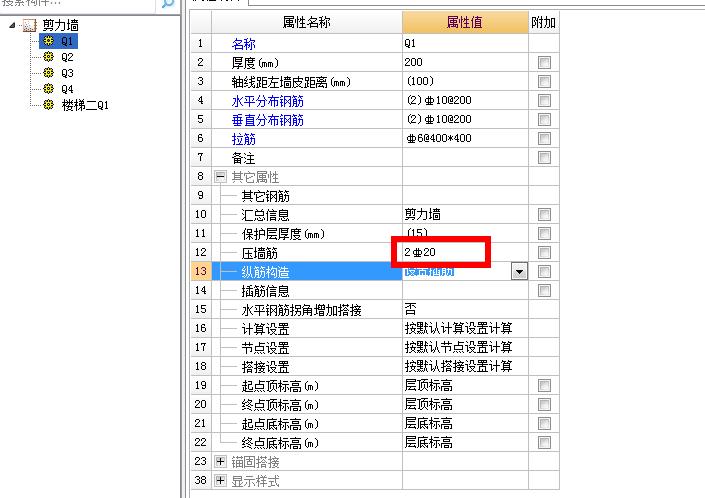

1、把上面的2C20輸入到壓強筋里

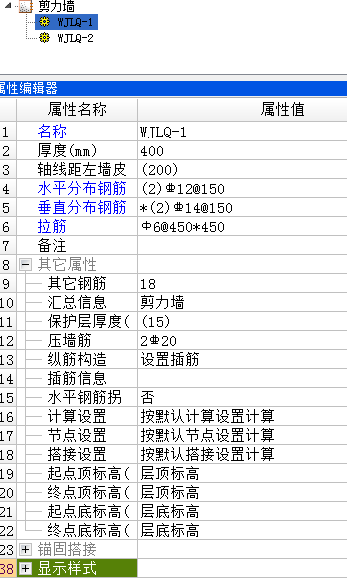

2、剪力墻豎向鋼筋前面加個*字號

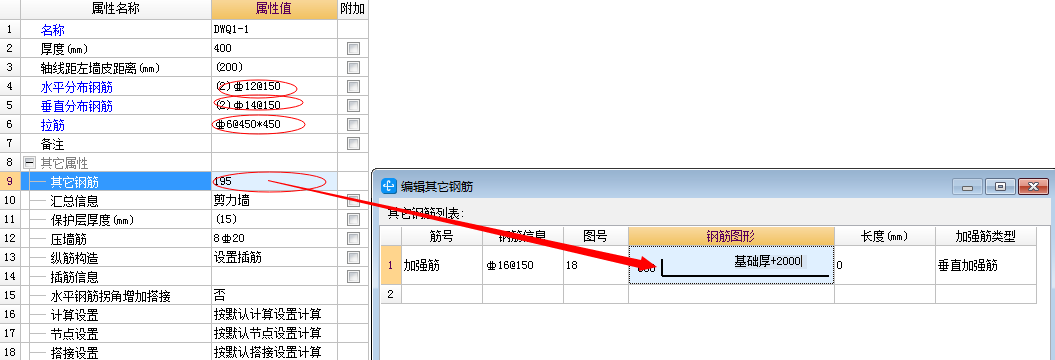

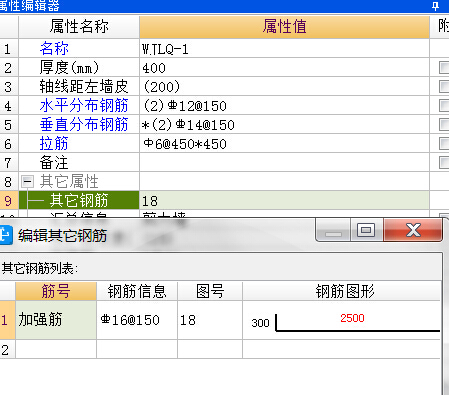

3、在其他鋼筋里輸入根本加強筋，假定基礎厚度500考慮加強筋長度就是2500，后面選為垂直加強筋

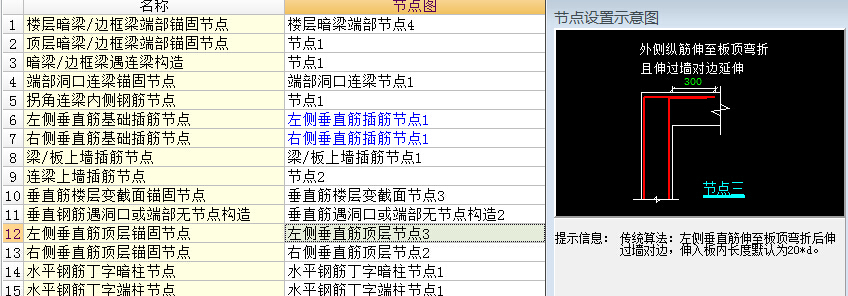

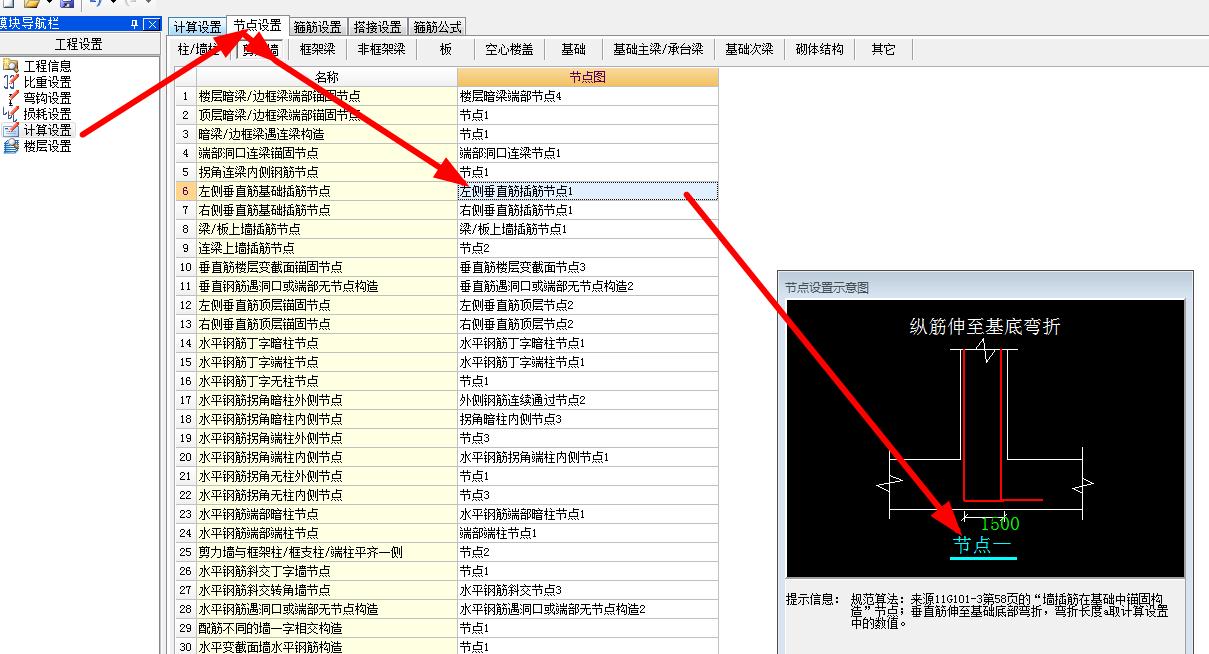

4.對節點進行設置，把軟件默認的a 改為300，
2014-12-15 22:29:54
-
2014-12-16 09:44:31
-

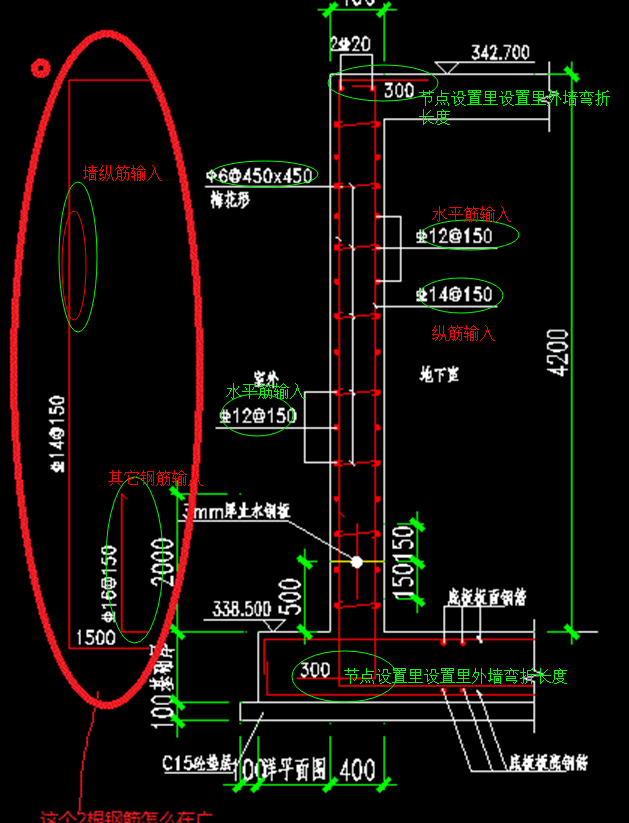

圖中的外側面墻鋼筋怎么設置啊

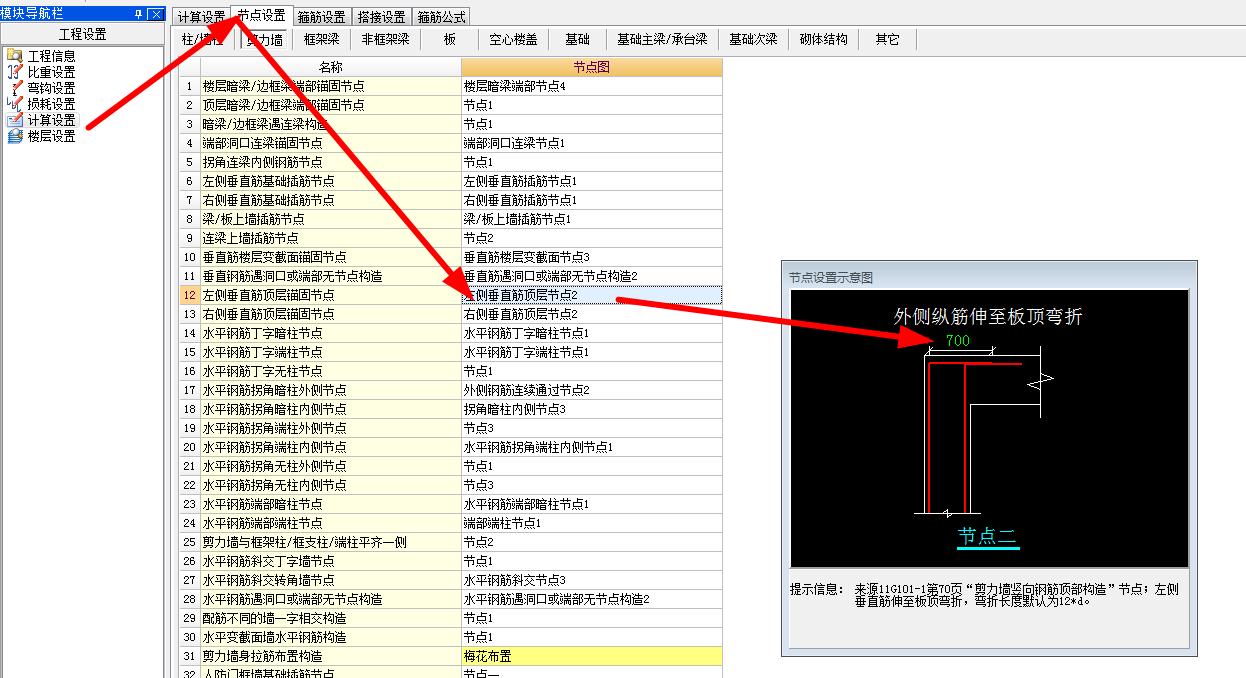

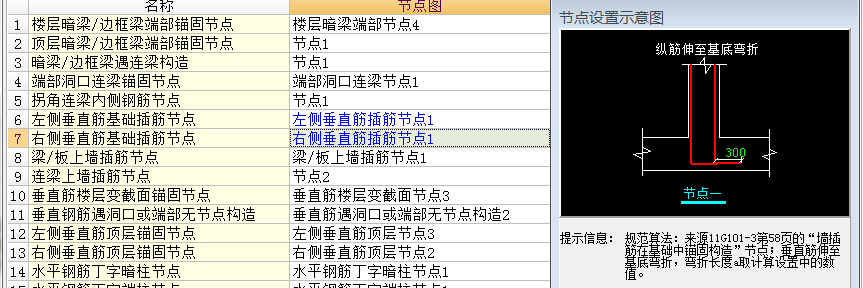

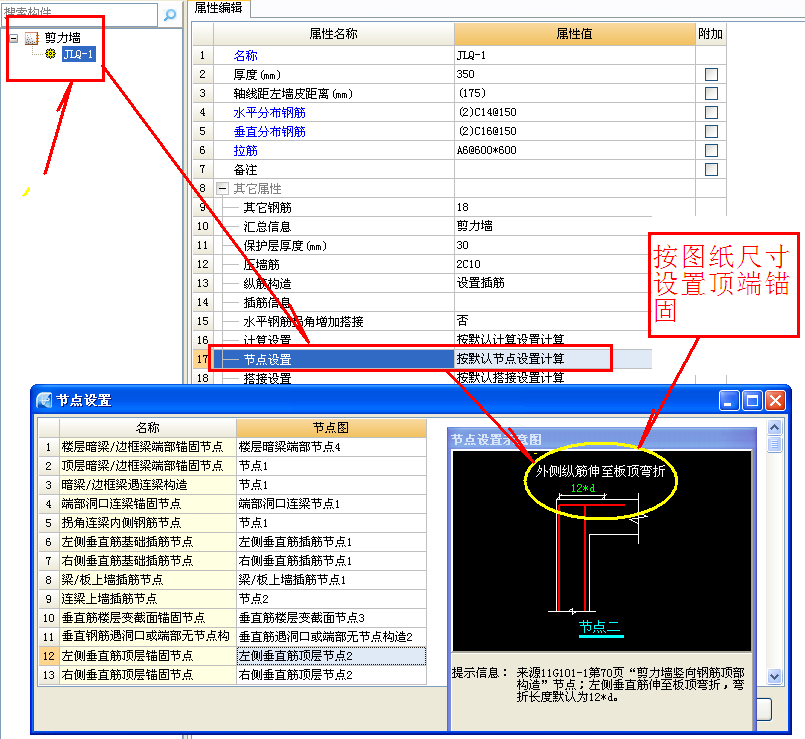

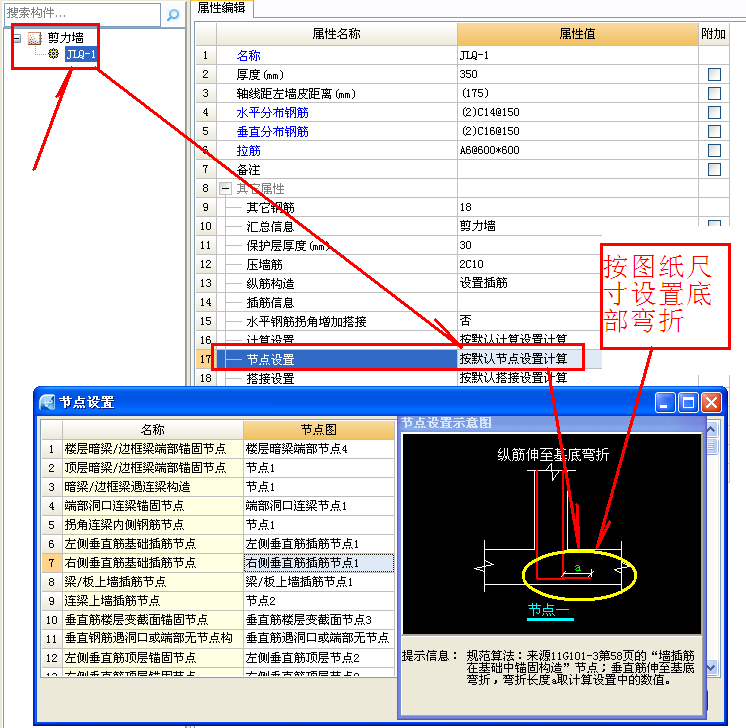

答，外側鋼筋按截圖標注在墻里設置即可。鋼筋端頭彎折長度，在屬性里，點鋼筋節點設置里內側，外側，基礎，頂端修改彎折長度即可。
2014-12-15 22:37:35
-
2014-12-15 18:51:46
-

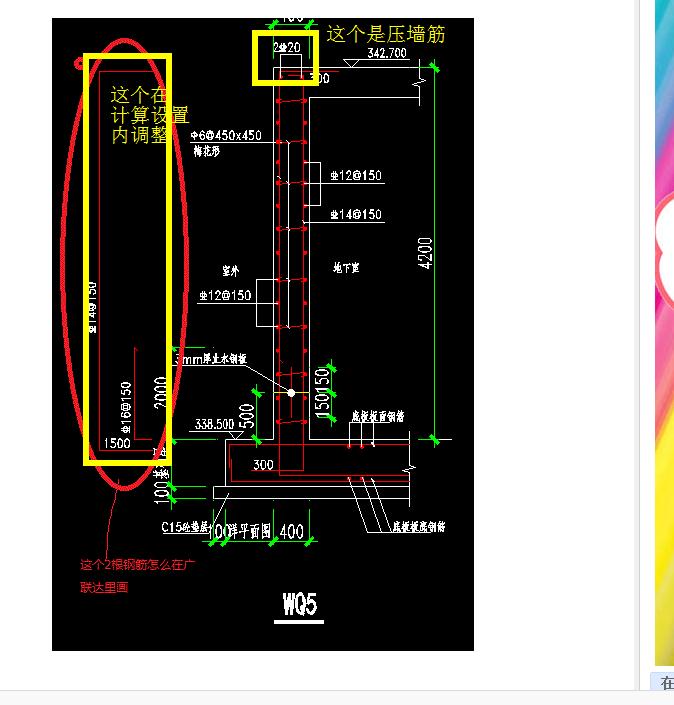

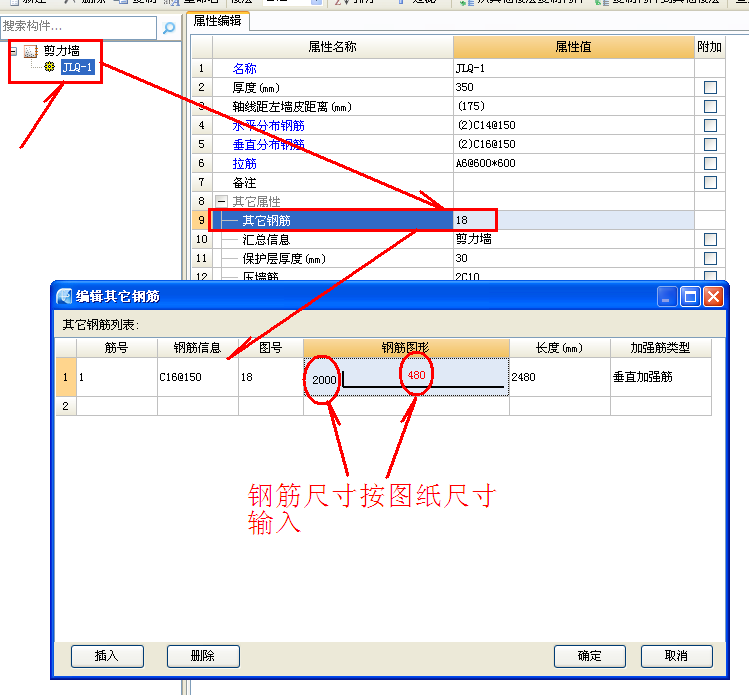

長鋼筋按豎向鋼筋定義布置，然后設置頂端和底端錨固長度即可；短鋼筋在剪力墻其他鋼筋里輸入計算。
2014-12-15 18:47:06
-
你好：在剪力墻構件的其他鋼筋中輸入
2014-12-15 20:18:19
