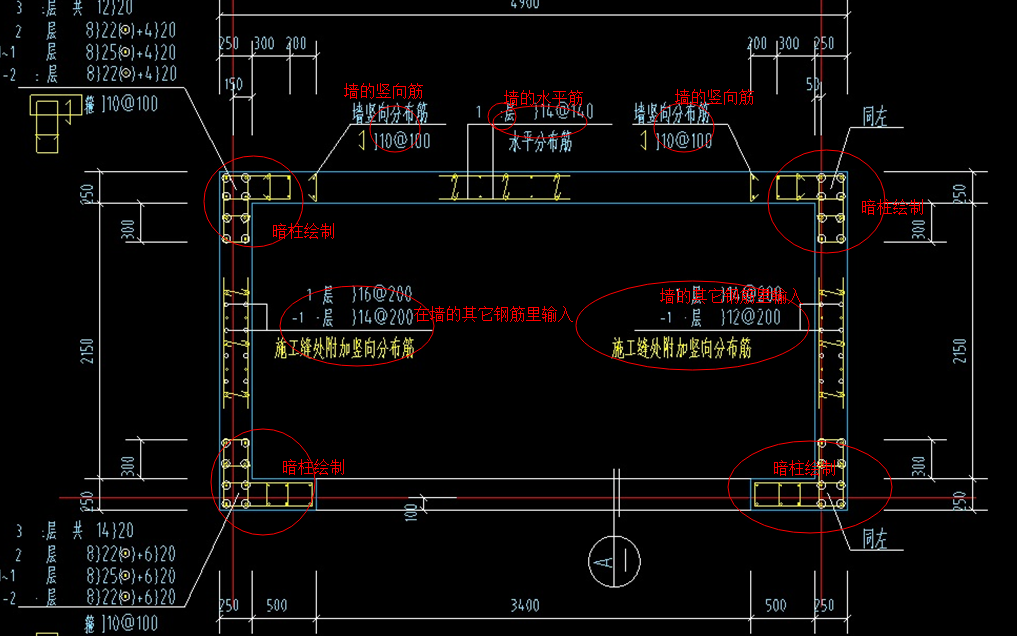

如圖 是導圖呢 還是自己畫怎么畫，鋼筋和圖形怎么定義

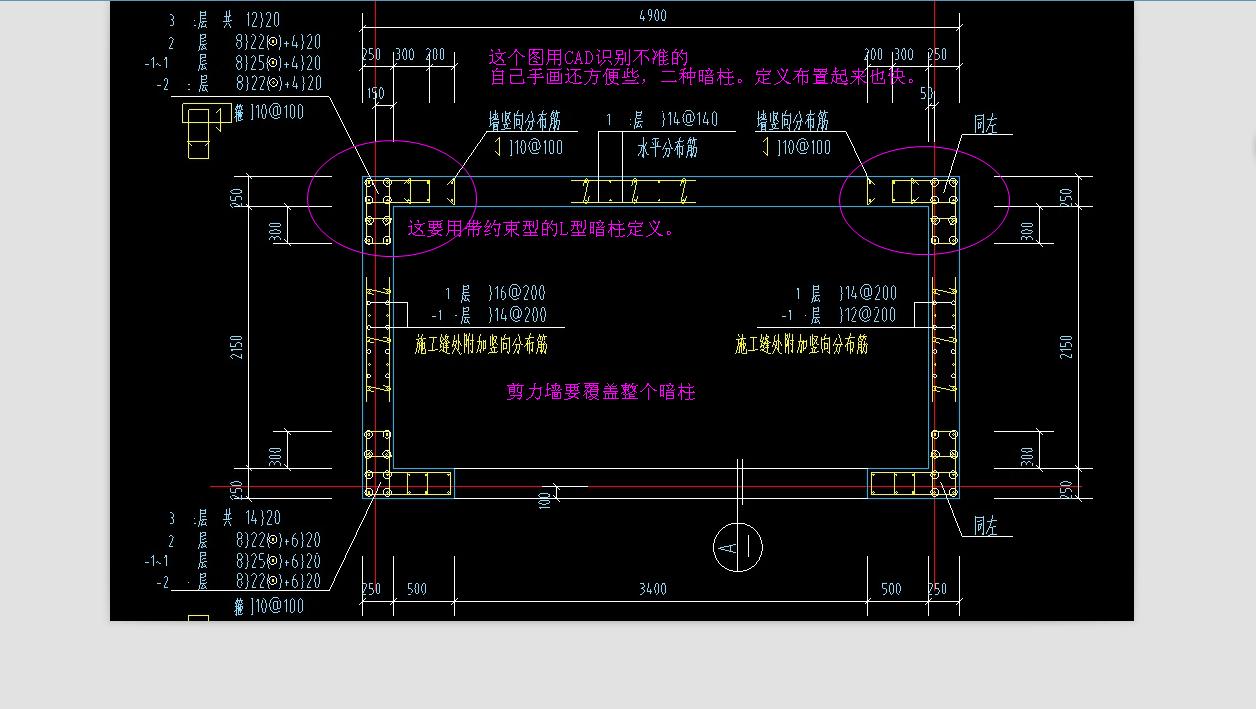

如圖的砼剪力墻,可以用導圖也可以自已畫圖,自已畫時,先定義剪力墻,然后在其中輸入垂直和水平分布鋼筋拉筋然后畫上圖,在其節(jié)點中設(shè)置彎折,再定義暗柱,在截面編輯中編輯截面,在配筋中用布置角筋縱筋等功能來修改完成鋼筋再按位置畫上圖,導圖時,先導暗柱暗柱大樣再導墻.

有電子圖還是導入比較快捷一些。鋼筋和算量都可以導圖。

如圖 是導圖呢 還是自己畫怎么畫，鋼筋和圖形怎么定義?

答；首先要看明白圖紙上面的標注，導圖識別當然快，錯誤少。自己畫，慢。但對圖紙做法會認識的更明白，清楚。

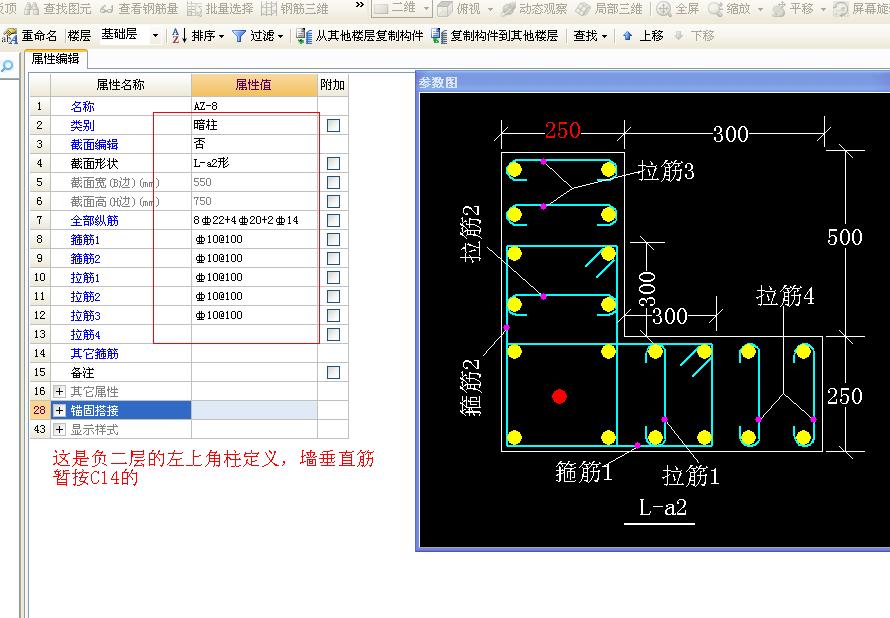

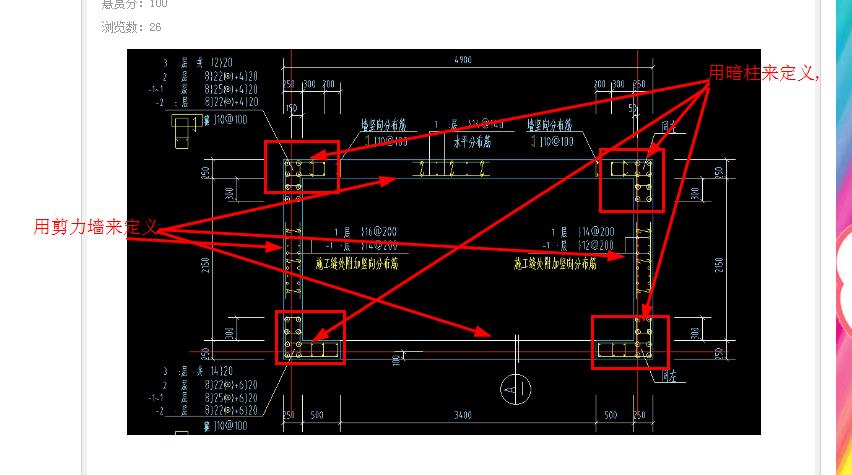

不管導圖還是自己畫，都不外乎三個步驟，定義、繪制、匯總。這個剪力墻不管是繪制，還是導圖都要分兩個構(gòu)件來繪制，暗柱、墻。1、暗柱定義：定義暗柱可用繪制異型柱和識別柱大樣，2、定義墻同樣可用定義墻和識別墻厚度、識別墻標注。定義在屬性框里按圖紙編輯墻、柱所有信息。繪制：就是把定義好的墻、柱繪制到墻柱部位，識別也同樣是把定義好的墻、柱識別到墻、柱部位。操作按提示即可。完成定義、繪制，點匯總計算，鋼筋量就出來了。定義按截圖定義構(gòu)件。
