求精通消防報警人士幫忙

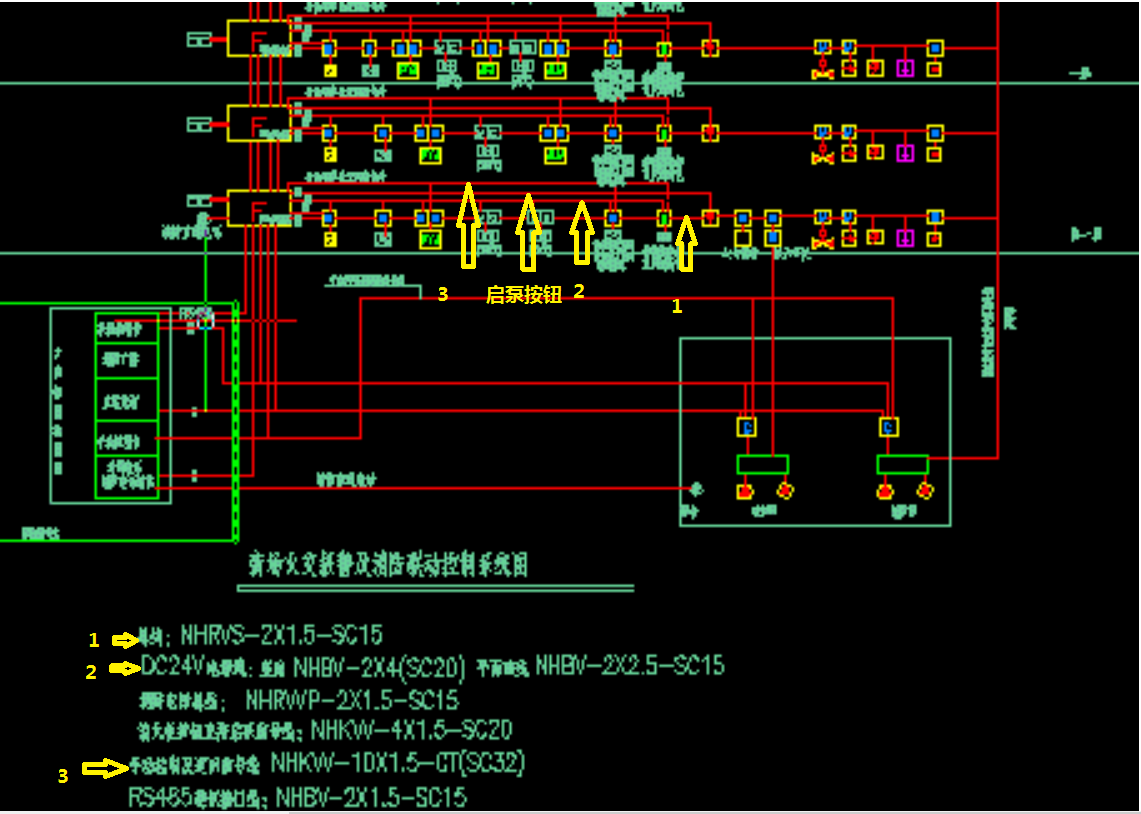

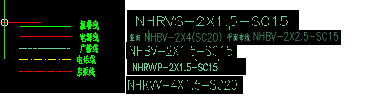

平面圖就畫了5種不同顏色的線，系統圖列了一大堆不同的線，有大神可以幫我配配對嘛？ 就是哪種顏色線對應的是系統圖中哪幾類線？ 本人實在愚昧，唯一能確定的就起泵線，其它都不敢確定。
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
報警線：NHRVS-2X1.5（一般都是雙絞線）
電源線：豎向（總線）NHBV-2X4平面圖線NHBV-2X2.5
廣播線：NHBV-2X1.5
電話線：NHRVVP-2X1.5（帶屏蔽主要是保證語音通話質量）
啟泵線：NHKVV-4X1.5(用于消火栓按鈕啟泵)
多線手動控制線：NHKVV-10X1.5（用于多線控制系統，在消控室直接啟動相關風機、水泵等）
更準確的判斷，可以直接聯系我。提供下更多資料，再仔細幫你看看。
2014-12-29 08:43:39
-
由于截圖不清楚或圖紙沒有，看不到廣播線，通訊線（電話線）；
2014-12-29 07:32:26
-
你需要的是參加 安裝工程培訓班，好好系統的學習一下。
2014-12-29 08:38:08
-
總線NH-RVS-2*1.5，即信號線，連接煙感、手報、消火栓按鈕、模塊，基本都用到
DC24V電源線：2*4指的是總線，2*2.5是平面層的分線。連接控制模塊
消防電話總線：NH-RVVP-2*1.5，連接消防電話分機
手動控制機返回：指的是多線模塊的控制，如消防風機控制箱、噴淋泵、消火栓泵直接由消防主機多線控制盤接出，單點控制
RS485控制線：即電話線NH-BV-2*1.5，連接手報（帶電話插孔），還有就是連接電話插口
廣播線：各個廣播之間的連線
