鋼筋算量GGJ2013
|
1470查看
6回答
剪力墻-框架柱節點做法

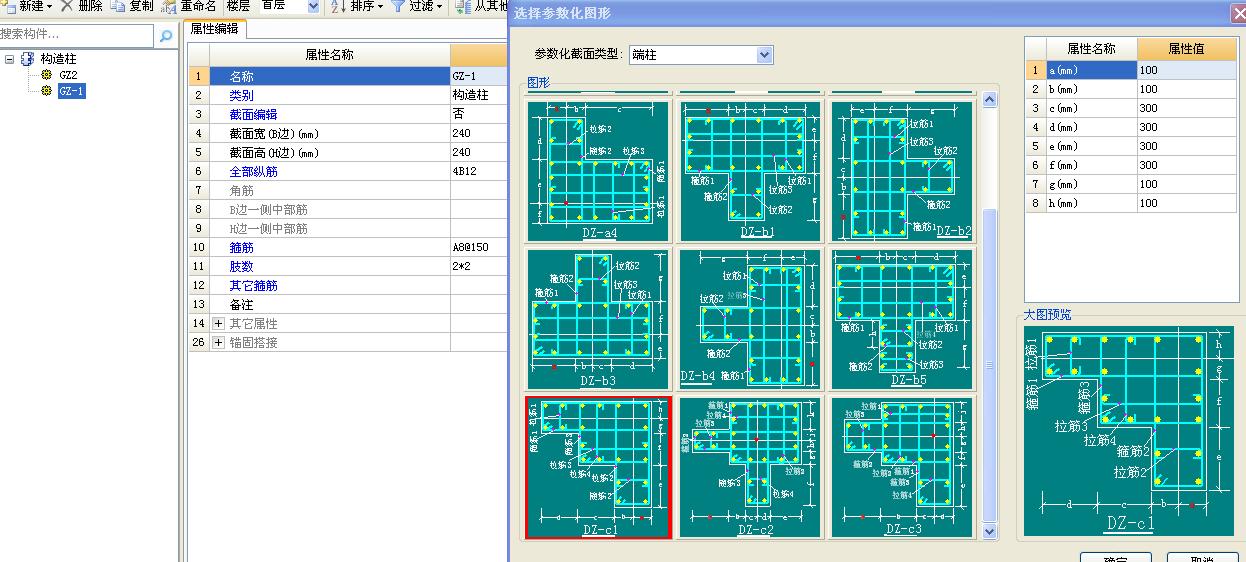

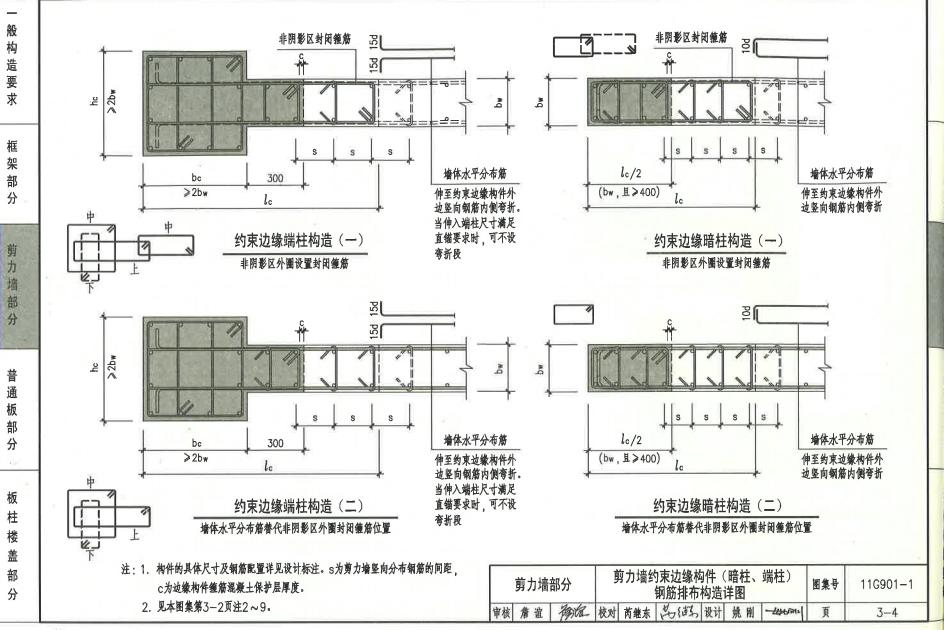

如截圖所示的框架柱+剪力墻，所對用的圖集節點是我所截的圖集節點嗎？為什么軟件計算出來不是，鋼筋在轉角處斷開錨固了
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納如截圖所示的框架柱+剪力墻，所對用的圖集節點不是你所截的圖集節點，截圖節點是指剪力墻的端柱，而此處為框柱，所以軟件計算出來鋼筋在轉角處斷開錨固了。
2015-01-16 17:12:03
-
可以設置一下剪力墻的鋼筋彎折信息，或者在匯總計算之后鋼筋編輯里修改
2015-01-16 17:10:45
-
我覺得圖集應該是端柱轉角墻1，畫墻一般都是畫在你截圖里的柱中點，剪力墻相交于柱中點，畫好后看看鋼筋三維，還是你說那種情況的話到節點設置里找到對應的設置看看
2015-01-16 17:17:38
-
如截圖所示的框架柱+剪力墻，所對用的圖集節點是我所截的圖集節點嗎？為什么軟件計算出來不是，鋼筋在轉角處斷開錨固了

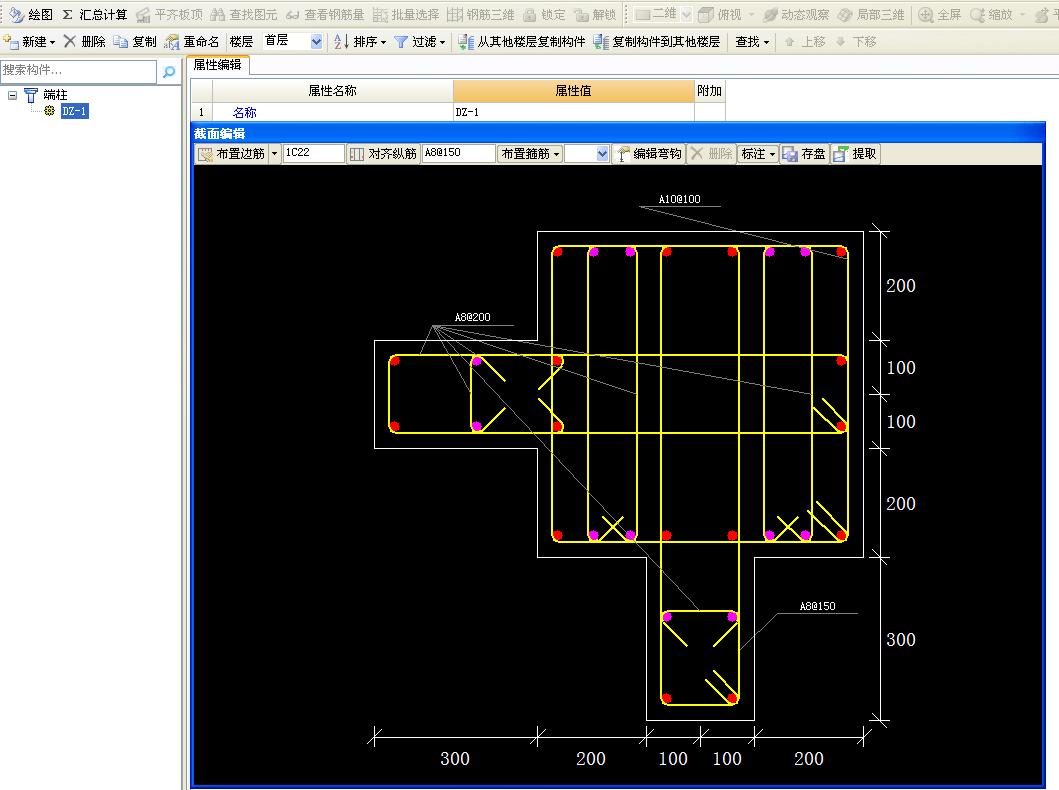

答；用端柱定義并布置吧，試一試。
2015-01-16 18:00:53
-
如截圖所示的框架柱+剪力墻，所對用的圖集節點是我所截的圖集節點嗎？為什么軟件計算出來不是，鋼筋在轉角處斷開錨固了
截圖所示的框架柱+剪力墻,選用的圖集節點不是你所截的圖集節點,你選擇的為端柱的節點,不是框架柱的節點,框架柱和剪力墻相交時,軟件是斷開錨固的.
2015-01-16 18:22:43
-
墻應該相交，不能只畫到柱邊
2015-01-16 17:10:06
