瓜的遭不住
2015-03-23 18:27:52
|
四川省
鋼筋算量GGJ2013
|
602查看
8回答
怎么畫板負筋速度才快？
我畫的地下室一層有2W多平米,梁柱墻都識別了，但是板負筋怎么畫速度快？請大神指教，謝謝了
全部回答
(8)
首答僅用{{minutesHtml}}
-
如果電子圖比較標準，用CAD識別負筋還是比較快捷的。
如果圖紙不標準，識別出來錯誤的地方很多，需要調整，那么用CAD識別反而比較繁瑣，識別完了還需要逐個檢查修改。在這種情況下，你可以只識別構件名稱，也就是將圖紙中負筋先識別到構件定義界面，然后將繪圖區的負筋全部選中刪除。手動按定義界面的構件用CAD描圖的方法布置上，這樣可以一次完成，省去逐個檢查的時間。
2015-03-24 07:54:52
-
如果您的負筋的規格不是很多，我建議是識別負筋構件

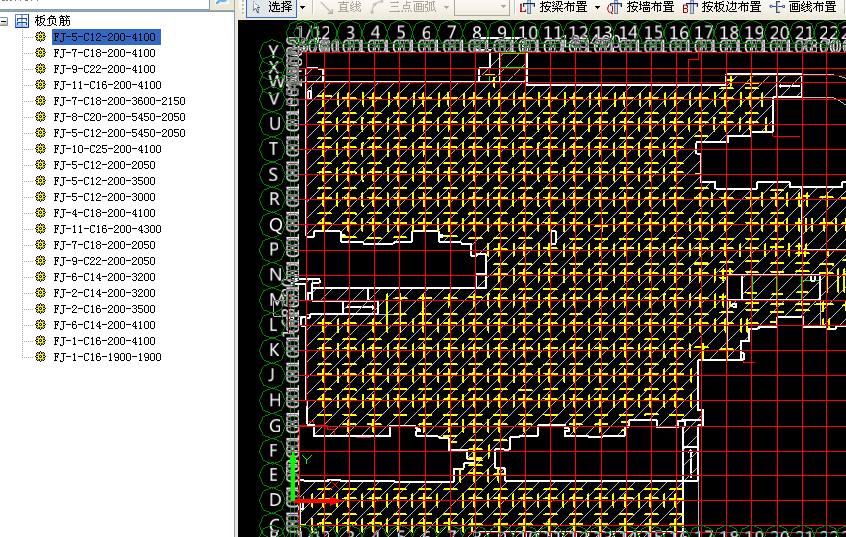

然后利用畫線布筋的方式布置負筋，看截圖好像您的負筋尺寸基本相同，您可以不必繪制那么多，可以一線到底，布置一個負筋
這樣界面也不凌亂
2015-03-24 08:05:02
-
負筋布置是比較復雜的。如果設計圖紙非常規范的話采用軟件自動識別快捷但是準確度打折扣的，識別后還要復核一下；準確的方法自定義設計負筋不同的鋼筋信息和相關的尺寸和支座采用智能布置方法比如依據墻、梁、板邊、連梁等構件布置負筋圖元，練習一下還是準確度高又快捷
2015-03-24 08:05:24
-
板筋得需要一點點的，不能圖快，一遍布置完也檢查完了
2015-03-24 08:29:20
-
建議還是導圖比較快。起碼不用逐個定義負筋。當然如果CAD比較規范，導圖出現的錯誤會相對少，復核會輕松些。
2015-03-24 09:38:06
-
這么大的面積，布置板的負筋還是用識別的方法快一點。識別完后一定要檢查一下，看有沒有重疊布置的。
2015-03-24 08:00:35
-
你好：為了準確計算鋼筋量這么大的車庫不建議你導圖識別，我做過這樣的車庫，導圖識別后好多地方出現了錯誤（那是甲方導的）因?yàn)閳D紙的比例比較大原位標注和集中標注很容易搞錯。
負筋沒有最快速的方法，只能耐心的一個個的定義不同的長度和規格（容易找到），按順序從一個方向開始布置，這樣不會掉落。
2015-03-24 08:04:30
-
按梁繪制板負筋，有的可以復制。
2015-03-24 08:21:13
