一、提取拆分的CAD圖：

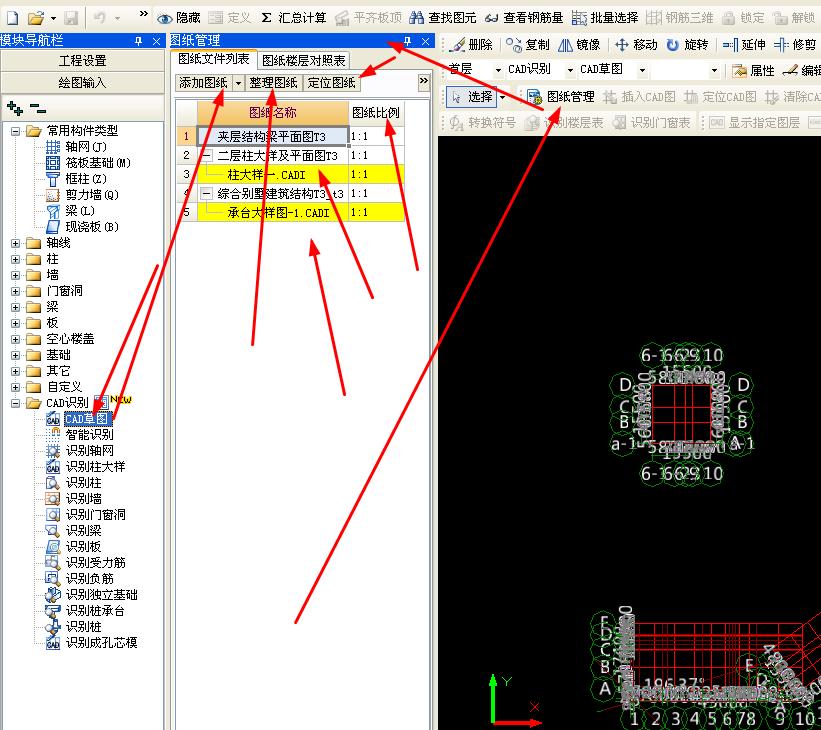

1、首先切換到“基礎層”，單擊“導入CAD圖”，彈出“導入CAD圖形”對話框。

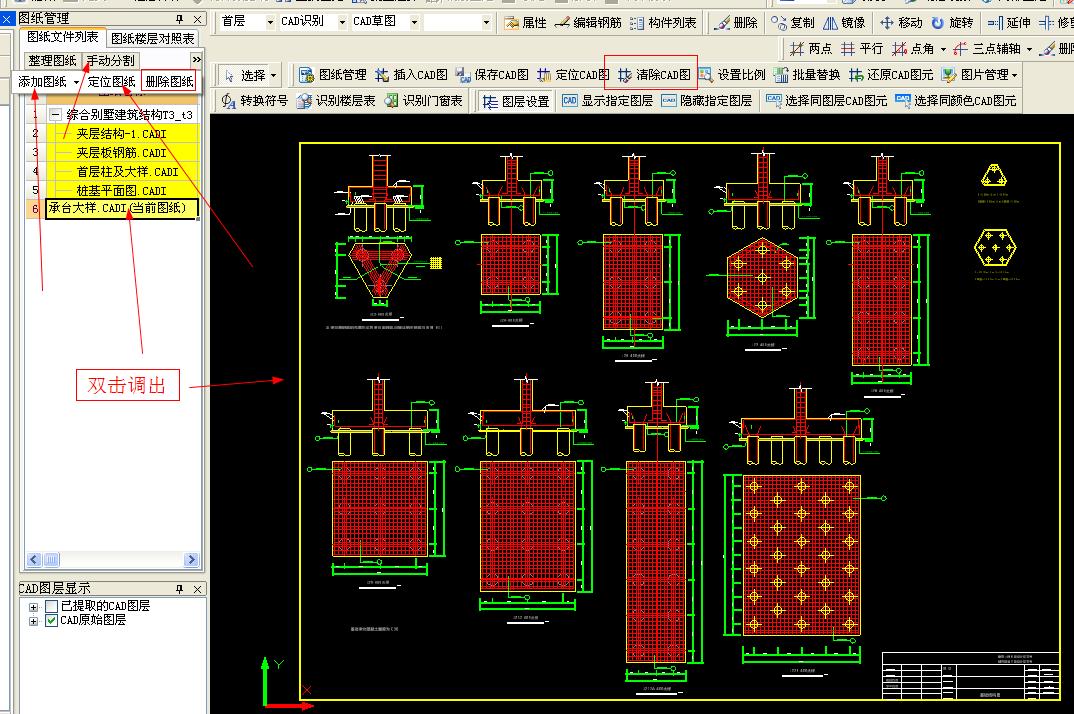

2、選擇“基礎圖”，單擊“打開”，在彈出的“請輸入原圖比例”對話框，軟件設置為1:1，單擊“確定”。這樣，基礎圖就顯示出來了。
二、軸網識別：
1、點擊“導航”條下的“CAD識別”，單擊“識別軸網”。
2、單擊繪圖工具欄中的“提取軸線邊線”，再單擊“圖層設置”按鈕，點擊“選擇相同圖層的CAD圖元”或“選擇相同顔色的CAD圖元”。
3、 單擊需要提取的軸線。（此過程中也可以點選或框選需要提取的CAD圖元）。
a) 點擊“右鍵”確認選擇，則選擇上的軸線自動消失，并存放在“已提取的CAD圖層”中。
b) 單擊繪圖工具欄中的“提取軸線標識”，再單擊“圖層設置”按鈕，點擊“選擇相同圖層的CAD圖元”或“選擇相同顔色的CAD圖元”。
c) 單擊需要提取的軸線標識。（此過程中也可以點選或框選需要提取的CAD圖元）。
d) 點擊“右鍵”確認選擇，則選擇上的軸線自動消失，并存放在“已提取的CAD圖層”中。
4、 自動識別軸網：在完成“提取軸線邊線”和“提取軸線標識” 的操作后，單擊菜單欄“CAD識別”，單擊“自動識別軸網”，這樣整個軸網就被識別了。
