伙計嗨起來
2015-07-16 13:47:19
|
河北省
鋼筋算量GGJ2013
|
594查看
3回答
請問各位大俠，這個構件怎么繪制
圖紙上給了配筋，配筋表顯示為柱墩，但是有和軟件中的柱墩不太一樣，請教各位該怎么繪制
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
圖紙上給了配筋，配筋表顯示為柱墩，但是有和軟件中的柱墩不太一樣，請教各位該怎么繪制
答：》》》》柱墩可以重疊布置的。百分百對應，軟件是做不到上億個圖集，找相近，匯總后編輯后，鎖定即可。
2015-07-16 15:19:02
-
圖紙上給了配筋，配筋表顯示為柱墩，但是有和軟件中的柱墩不太一樣，請教各位該怎么繪制

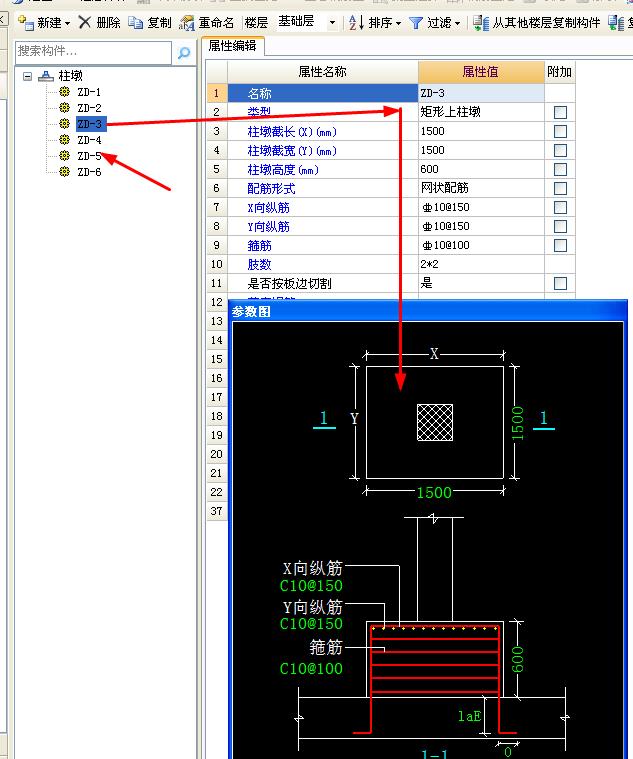

你好：可以根據軟件里面的柱墩來設置鋼筋信息的，上面隆起的部分沒有鋼筋，可以不用管，后期導入到圖形計算工程量的時候再加上即可。
2015-07-16 13:53:41
-

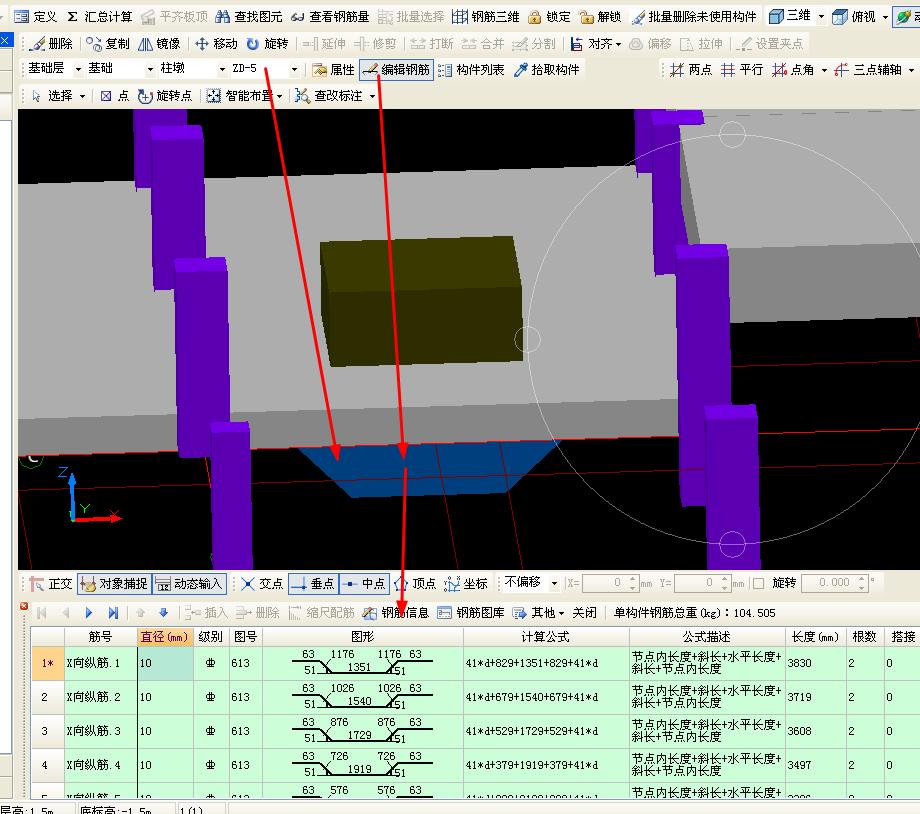

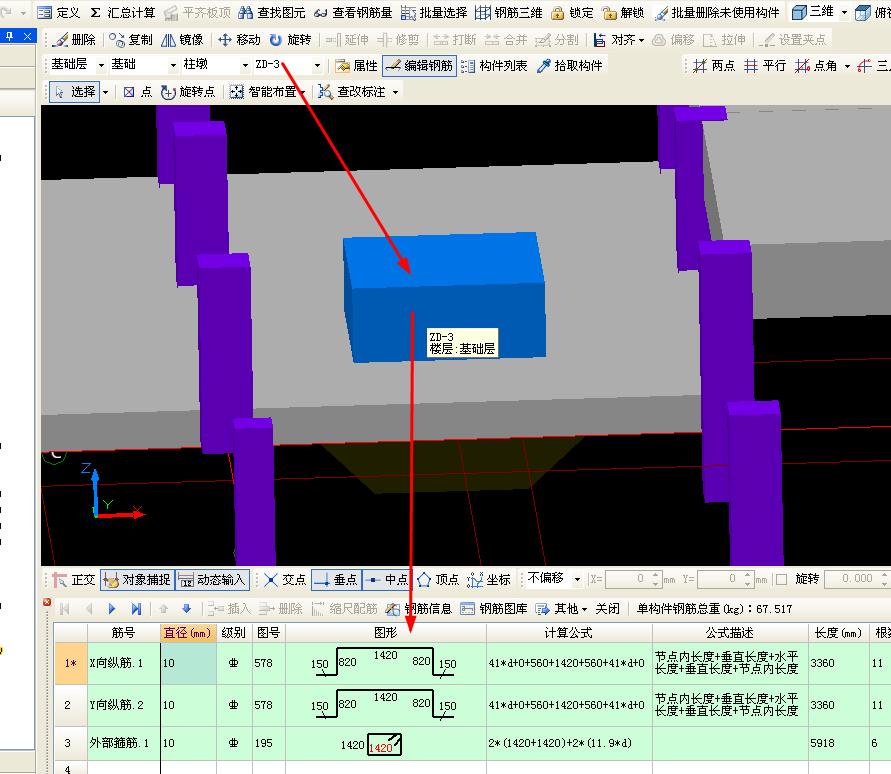

要是只為了計算鋼筋的話有個笨方法：柱墩-257，直接按柱墩尺寸把筏板分割進行調整柱墩位置筏板厚度。布置筏板鋼筋采用多板布置：柱墩-3，可以按軟件中的柱墩定義個下柱墩；而柱墩-46，可以把柱墩-2和柱墩-3的布置方法進行結合下就能計算出鋼筋量了。
2015-07-16 14:13:25
