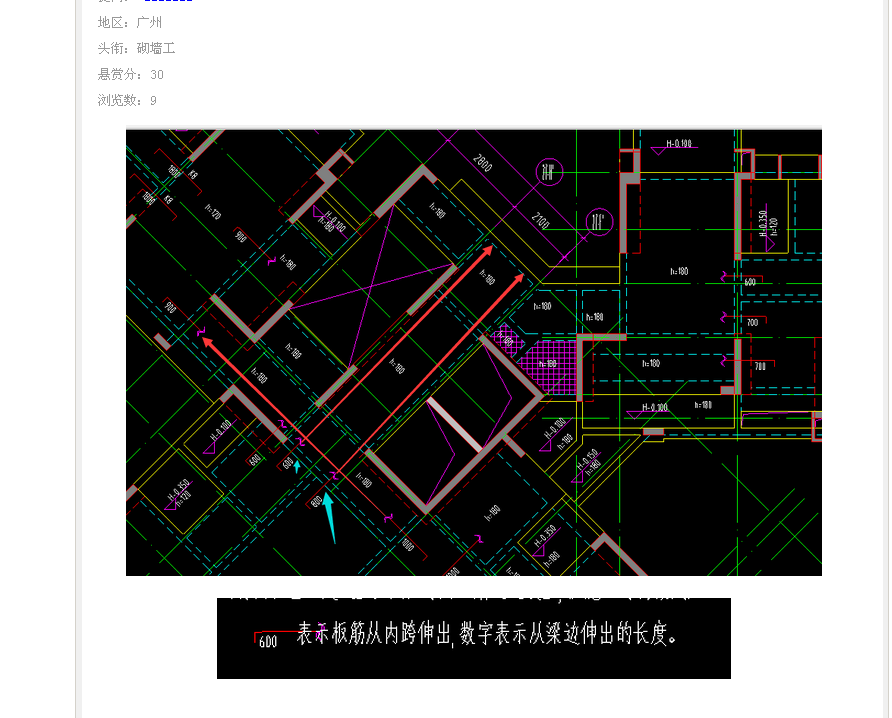

h180為C8-150。如何定義？跨到那個板？------------新建跨板受力筋，調整左右標注長度，然后選擇板進行布置即可。

h180是說板厚180

C8@150是跨板受力筋的信息。

這是說板厚180時，跨板筋用C8@150

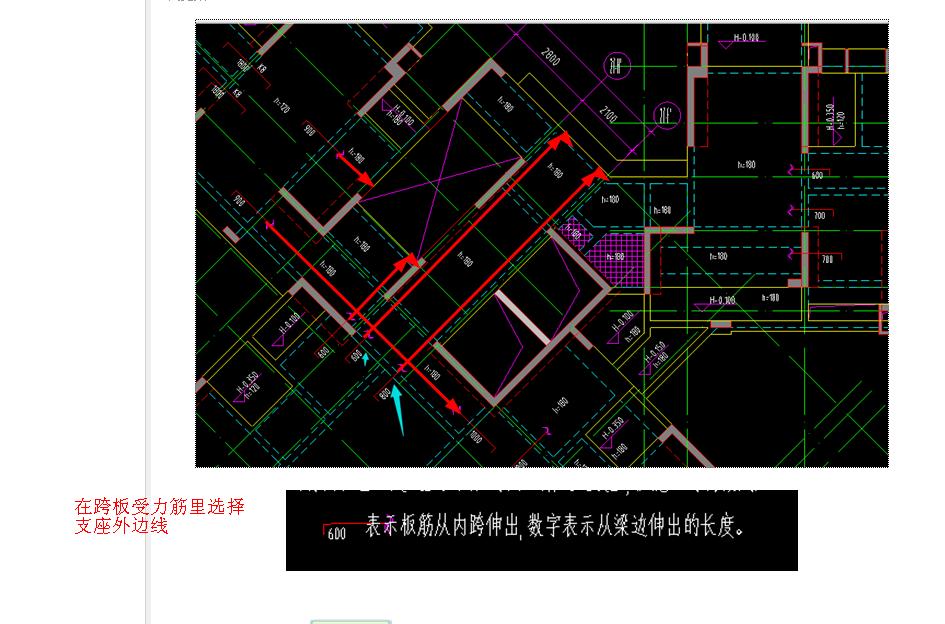

當設計的鋼筋標注線端帶有“S"，說明是與對邊的通長，對邊沒有鋼筋時，就是布置到板樓層平面的最起始邊了。

h180為C8-150。如何定義？跨到那個板？

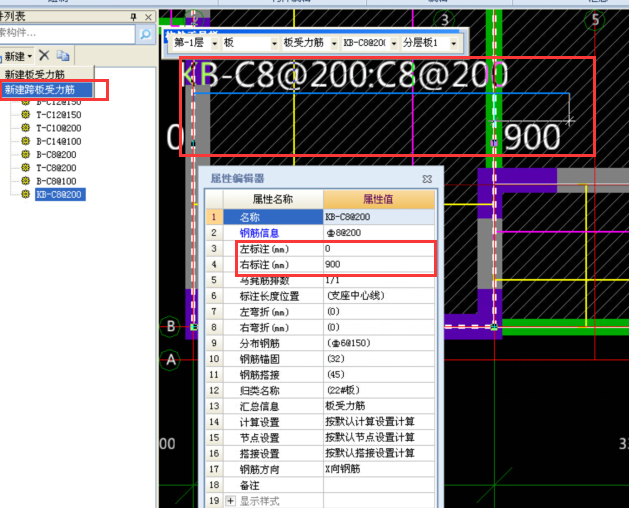

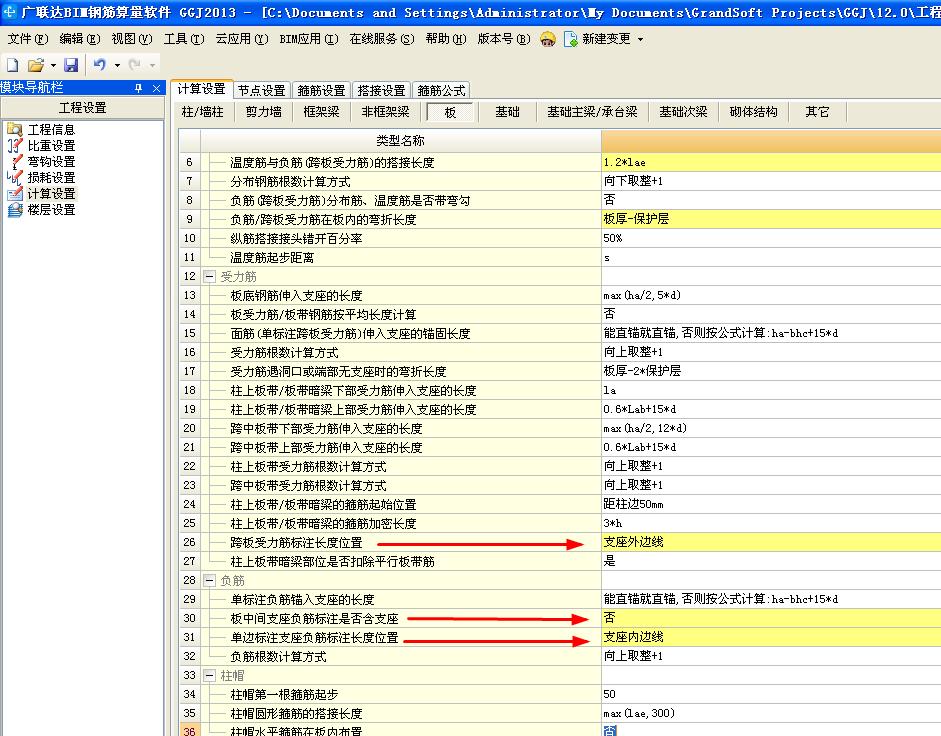

我的回答：根據你提供的信息，應該是板厚180mm，跨板受力筋為直徑8mm，間距150mm的布置方式。定義時首先在導航欄中點擊板/板受力筋，再點擊定義/新建/新建跨板受力筋，在彈出的屬性定義框中輸入你的相應鋼筋信息就是了，若是單端跨板的鋼筋，輸入在左標注還是右標注都沒有關系的，這和你繪圖起始放向有關，之后是可以繪圖輸入界面進行左右標注調整的。至于跨到哪個板你可以將相應的板布置鋼筋CAD圖導入定位到相應樓層
