柱下條形基礎怎么畫？

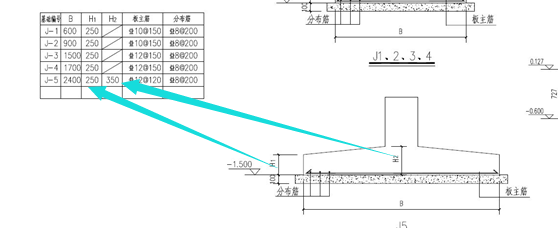

例如J1，J5用什么構件畫，鋼筋怎樣設置的，求大神指點，我不太看得懂這圖
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
基礎標高 -1.5沒有關系要，我這個是示意基礎層按 3 米設置的，你的基礎層應該是 1.5米，你就按層底標高加梁高好啦。
2015-12-07 09:37:38
-
你好：定義條形基礎構件即可處理。
2015-12-06 17:30:19
-

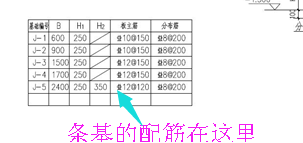

你好：條基的配筋在表里。
2015-12-06 17:37:56
-

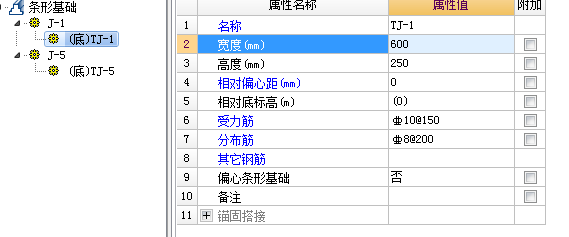

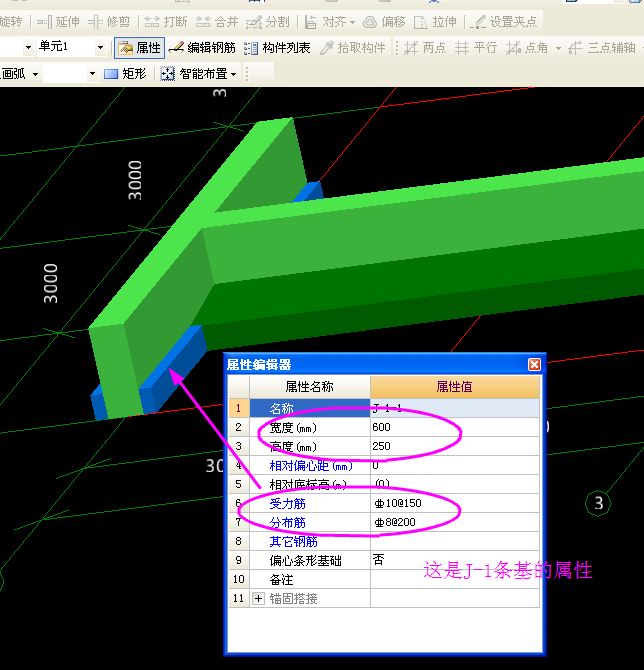

J-1直接條形基礎定義即可；新建條形基礎，然后新建條形基礎單元；

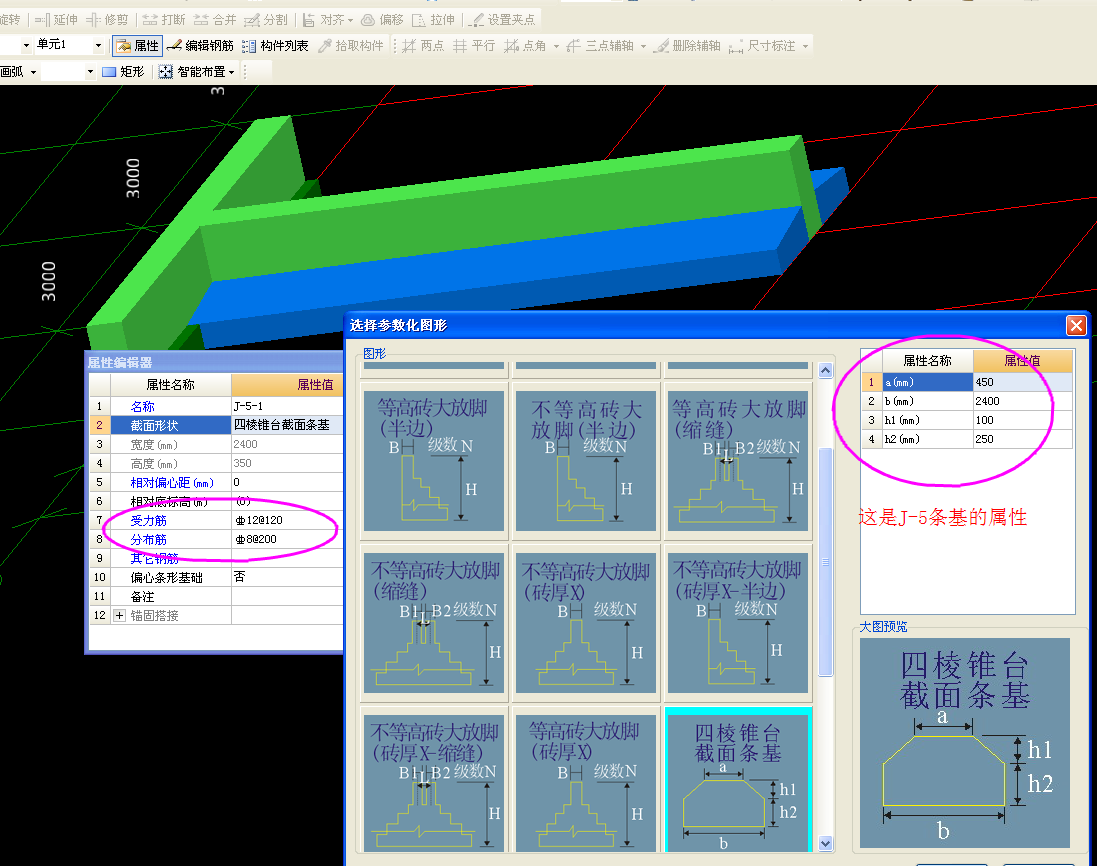

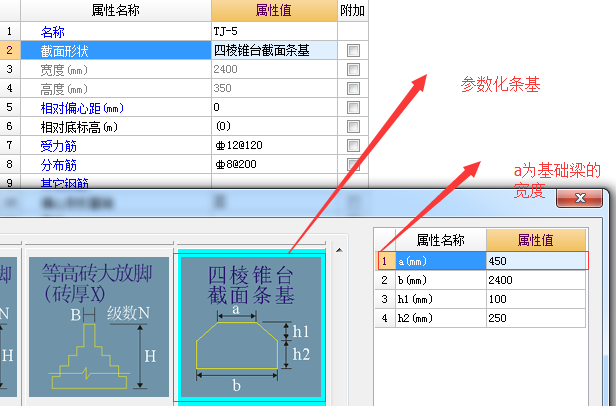

J-5用參數化定義即可；新建條形基礎，然后新建參數化基礎單元；
2015-12-06 17:52:32
-

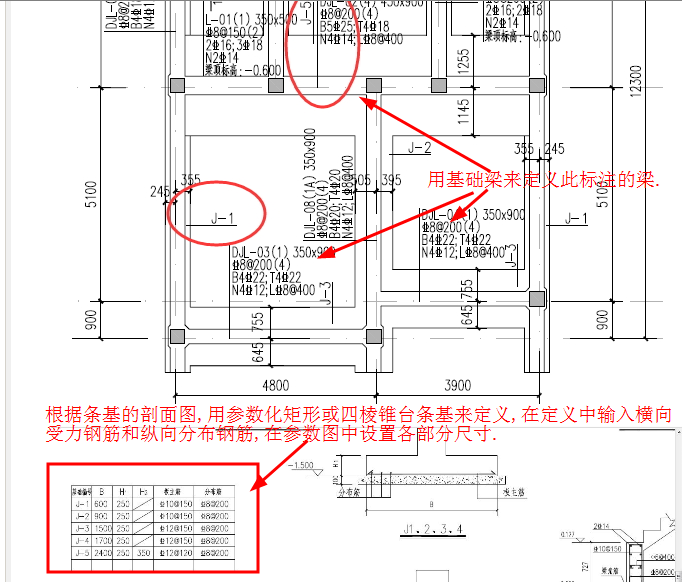

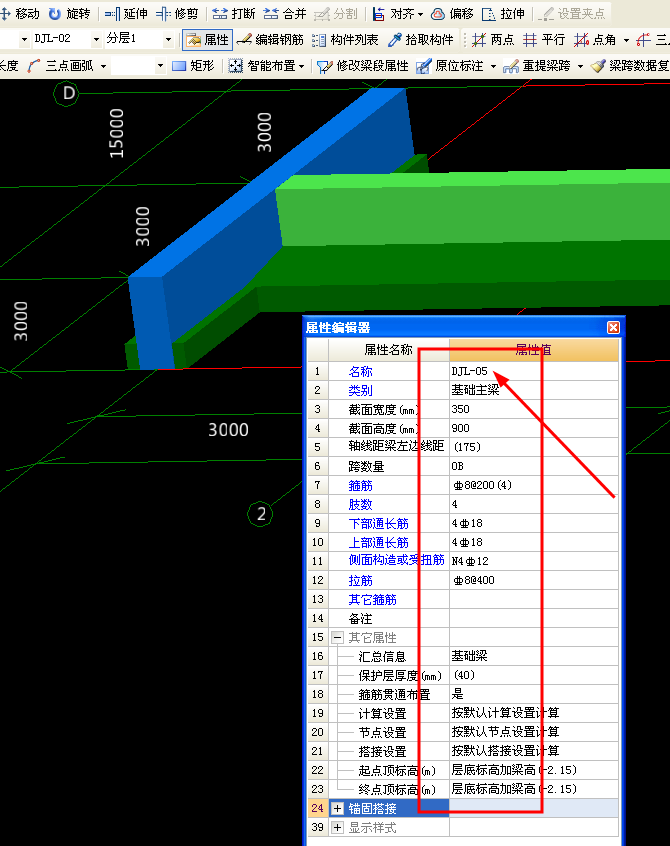

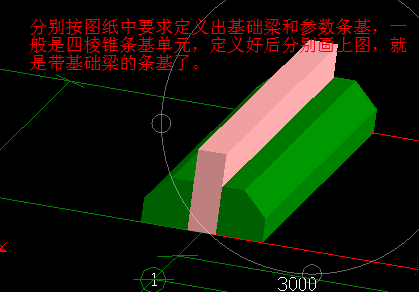

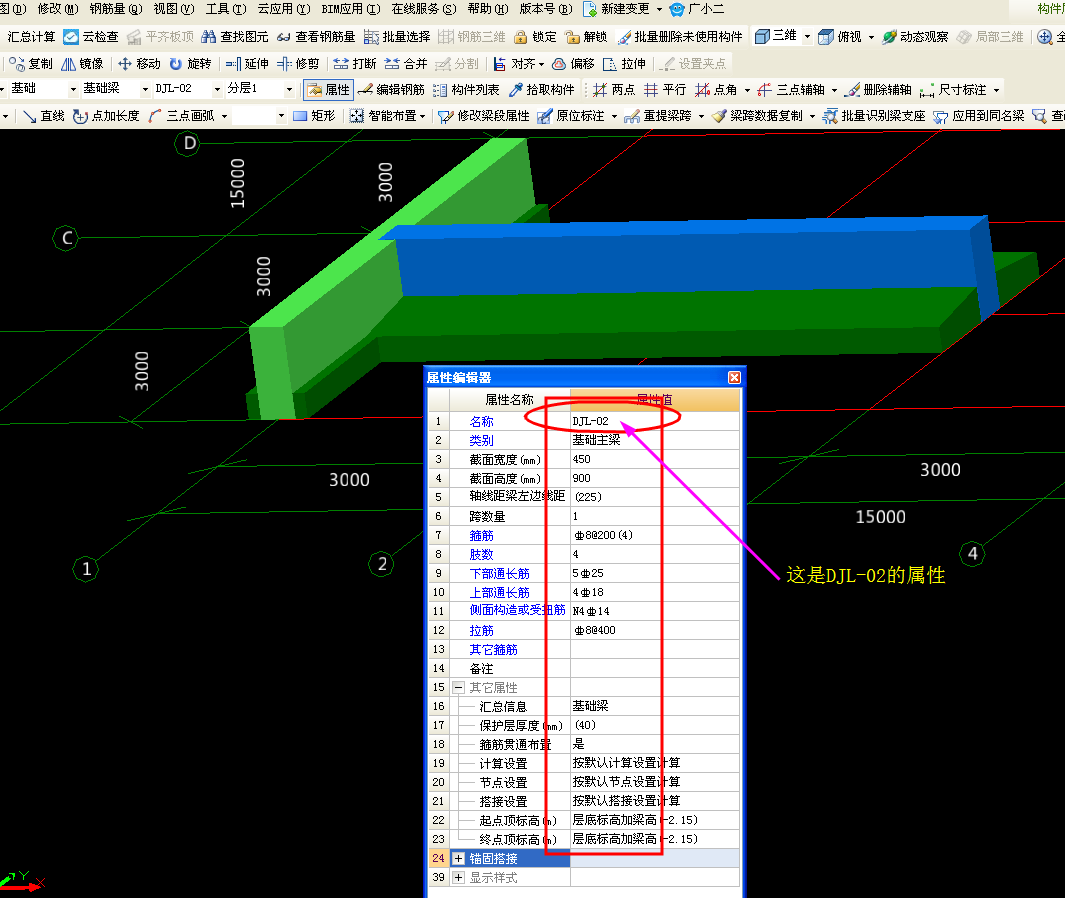

分別定義條基及基礎梁即可,圓圈中的是基礎梁,用基礎梁來定義即可,條基按表格中的條基來定義,選擇四棱錐臺條基基礎參數圖,分別按位置畫上圖,把它們組合在一起即可.
2015-12-06 18:56:49
