柱下有梁式條形基礎基礎梁

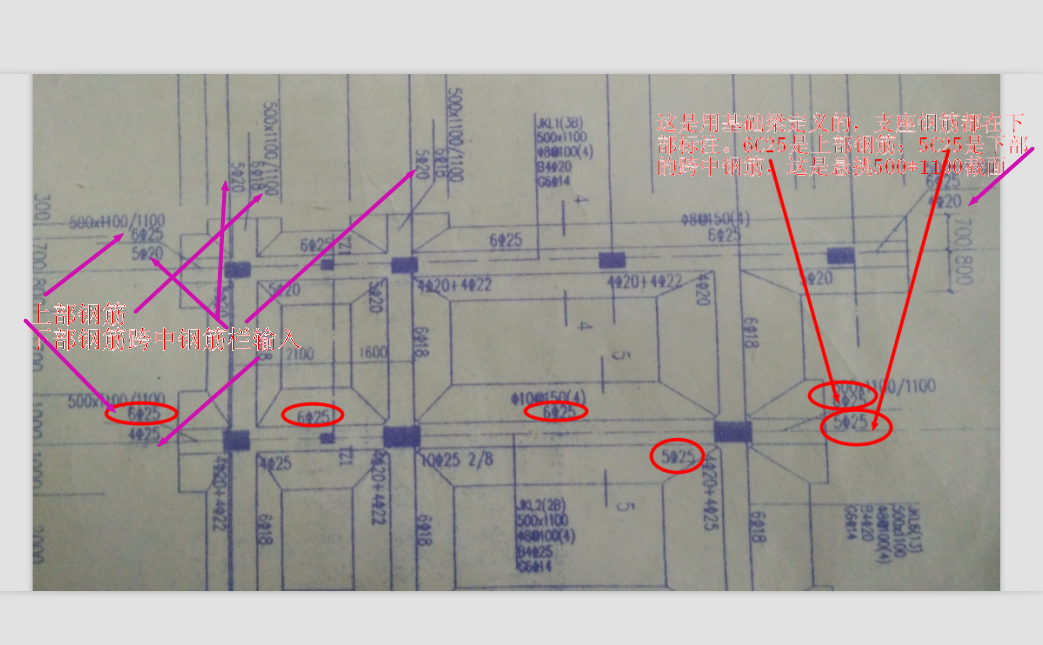

圖中基礎梁端那里的500*1100/1100 6B25橫杠5B20，請問下這個標注是什么意思，6B25是上部鋼筋嗎。下面的橫杠又是什么意思，5B20又是什么鋼筋，小弟新手。望大哥們指教
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
2016-09-16 08:49:24
-
500*1100/1100表示該外伸部位的根部和端部截面高度都是1100；
橫杠上6B25為外伸部位上部鋼筋；
橫杠下5B20為外伸部位下部鋼筋。
2016-09-16 11:08:57
-
圖中基礎梁端那里的500*1100/1100 6B25橫杠5B20，請問下這個標注是什么意思，6B25是上部鋼筋嗎。下面的橫杠又是什么意思，5B20又是什么鋼筋

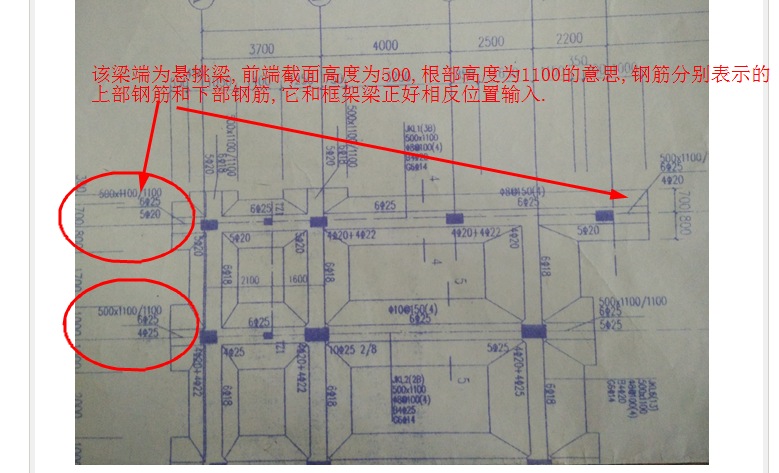

截圖中基礎梁梁端那里的500*1100/1100是表示該基礎梁為兩端帶懸挑的懸挑梁部分,外端截面為高度500,后端高度1100. 6B25上部鋼筋,5B20為下部鋼筋,在基礎梁中輸入和框架梁相反.6B25鋼筋實際是在下部的.
2016-09-16 10:15:59
