梁配筋圖

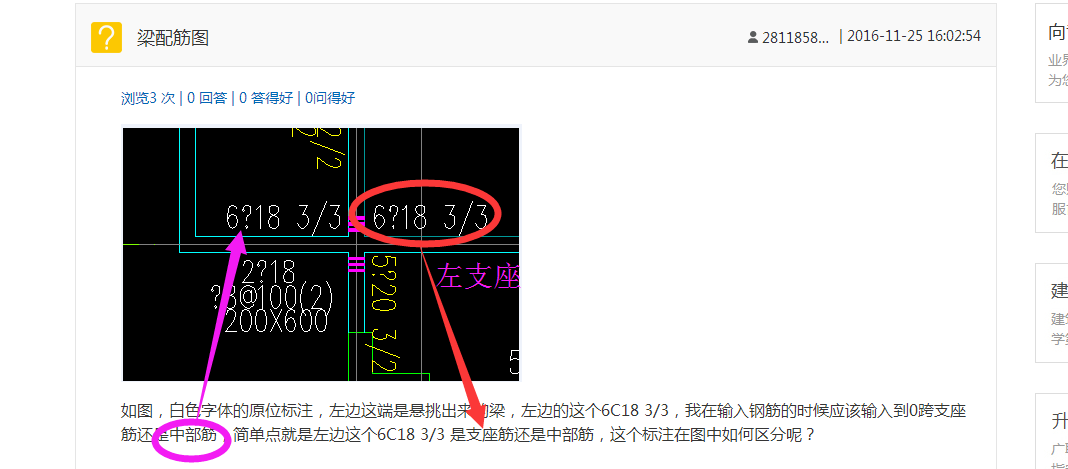

如圖，白色字體的原位標注，左邊這端是懸挑出來的梁，左邊的這個6C18 3/3，我在輸入鋼筋的時候應該輸入到0跨支座筋還是中部筋，簡單點就是左邊這個6C18 3/3 是支座筋還是中部筋，這個標注在圖中如何區分呢？
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
2016-11-25 16:05:27
-
懸挑梁的上部標注的原位鋼筋都是上部跨中筋的
2016-11-25 16:05:12
-
這是懸挑跨的跨中筋，不是支座筋。
左邊的是這一跨的左支座筋，也就是懸挑跨的有支座筋，與懸挑跨的跨中筋形成拉通配置。
2016-11-25 16:06:00
-
如圖，白色字體的原位標注，左邊這端是懸挑出來的梁，左邊的這個6C18 3/3，在輸入鋼筋的時候應該輸入到0跨中部筋即可，簡單點就是左邊這個6C18 3/3 是中部筋，因為支座右面標注有鋼筋，支座左面和右面鋼筋相同，右面輸入鋼筋后軟件按平法標注識別左面鋼筋自動計算。
