請教這個梁怎么畫
全部回答
(2)
首答僅用{{minutesHtml}}
-
用基礎梁來定義并畫圖即可.
2016-12-23 08:48:02
-

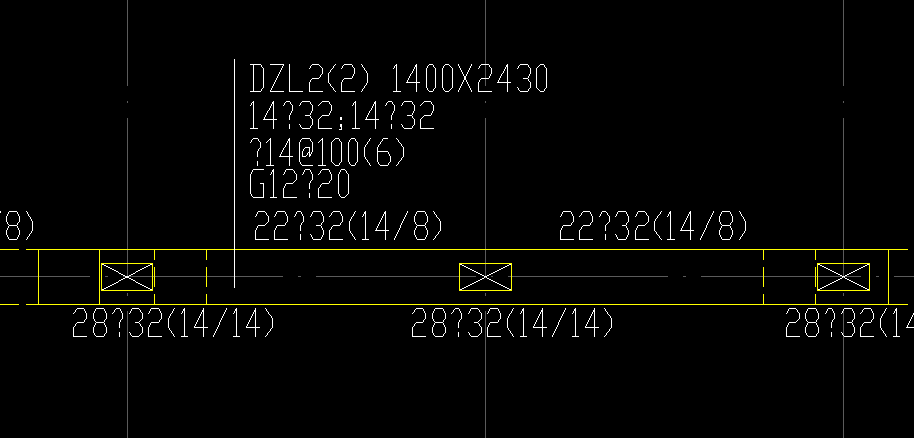

首先看他的集中標注：DZL這肯定是基礎梁一類的，但是在平法里面沒有DZL這一說，14C32;14C32就是正常的梁的上下貫通鋼筋，C14@100(6)就是14mm直徑箍筋，六肢箍，G12C20就是梁兩側共有12根20直徑的三級鋼，剩下的就是原位標注的鋼筋了，梁上部跨中鋼筋：22C32(14/8)就是22根32直徑的三級鋼，一排14根（就是上通筋）二排8根跨中鋼筋；下部原位標注中28C32（14/14）就是底層14根32直徑三級鋼（貫通筋），上層8根非貫通筋。
理解了圖紙標注的意思就能按基礎梁或地框梁進行定義繪制了。2016-12-23 09:18:53
