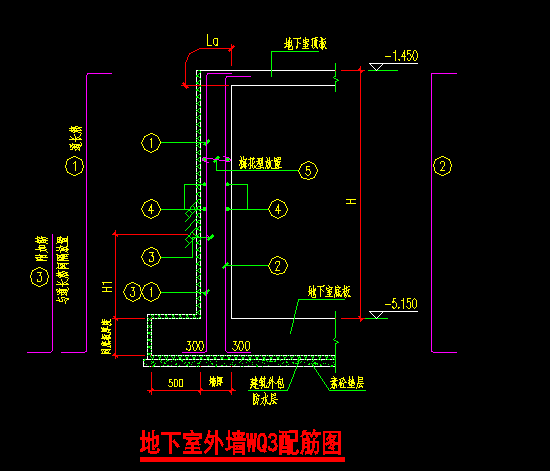

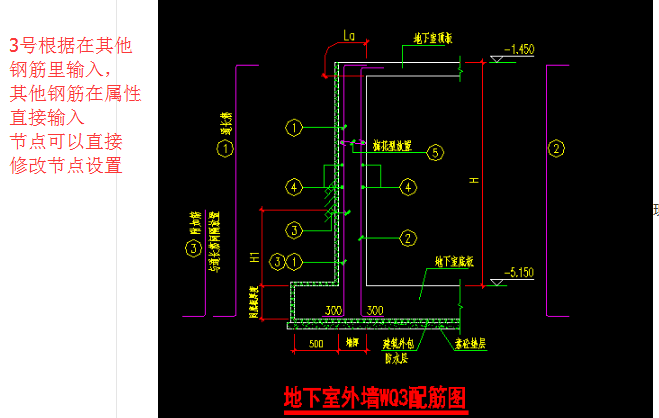

你好：外墻WQ3與普通的剪力墻沒有區別,只是在外側墻底部附加了一種3#附加垂直筋,軟件里一般在其它鋼筋里定義,定義時選擇18#筋,分別輸入底部彎折長度和垂直的總高度,這樣就可以處理好了.

剪力墻

水平鋼筋

    格式1：【(排數)】<級別><直徑><間距>【[布置范圍]】；

    1、常規格式：(2)B12@100；

    2、左右側不同配筋形式：(1)B14@100+(1)B12@100；

    3、每排鋼筋中有多種鋼筋信息但配筋間距相同：(1)B12/(1)B14@100+(1)B12/B10@100；計算時按插空放置的方式排列，第二種鋼筋信息距邊的距離為起步距離加上1/2間距；

    4、每排鋼筋中有多種鋼筋信息且各種配筋間距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；計算時第一種鋼筋信息距邊一個起步距離，第二種鋼筋信息距邊的距離為起步距離加上本鋼筋信息1/2間距；

    5、每排各種配筋信息的布置范圍由設計指定：(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B14@100[1300]；

說明

    1、排數沒有輸入時默認為2；不同排數的鋼筋信息用“+”連接；當用“+”連接時則表示水平鋼筋從左側到右側的順序布置。

    2、同排存在不同的鋼筋信息用“/”隔開；此時當間距后面帶“[]”,且括號內必須輸入數值，則表示鋼筋信息從下之上依次布置，括號內的數值表示該水平筋布置的范圍高度；

    3、加號之間輸入了不同的排數時，取第一個鋼筋信息的排數信息；

垂直鋼筋

格式1：【*】【(排數)】<級別><直徑><間距>

    1、常規格式：(2)B12@100； 或*(1)B12@200+(1)B14@200；輸入“*”時表示該排垂直筋在本層錨固計算，未輸入“*”時表示該排縱筋連續伸入上層。

    2、左右側不同配筋形式：(1)B14@100+(1)B12@100；

    3、每排鋼筋中有多種鋼筋信息但配筋間距相同：(1)B12/(1)B14@100+(1)B12/B10@100；計算時按插空放置的方式排列，第二種鋼筋信息距邊的距離為起步距離加上1/2間距；

    4、每排鋼筋中有多種鋼筋信息且各種配筋間距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；計算時第一種鋼筋信息距邊一個起步距離，第二種鋼筋信息距邊的距離為起步距離加上本鋼筋信息1/2間距；

說明

    1、排數沒有輸入時默認為2；不同排數的鋼筋信息用“+”連接；當用“+”連接時則表示垂直鋼筋從左側到右側的順序布置。

拉筋

    格式1：<級別><直徑><水平間距><*><豎向間距>；

    例如：A6-600*600

    格式2：<數量><級別><直徑>

    例如：500A6

壓墻筋

    格式1：<數量><級別><直徑>

    例如：2B25

其它鋼筋

水平加強筋

    格式1：<數量><級別><直徑>

    例如：28B14

    格式2：【排數】<級別><直徑><間距>；數量同水平鋼筋的計算。

    例如：4B12@200

垂直加強筋

    格式1：<數量><級別><直徑>

    例如：28B14

    格式2：【排數】<級別><直徑><間距>；數量同垂直鋼筋的計算。

    例如：4B12@200
