識別柱大樣

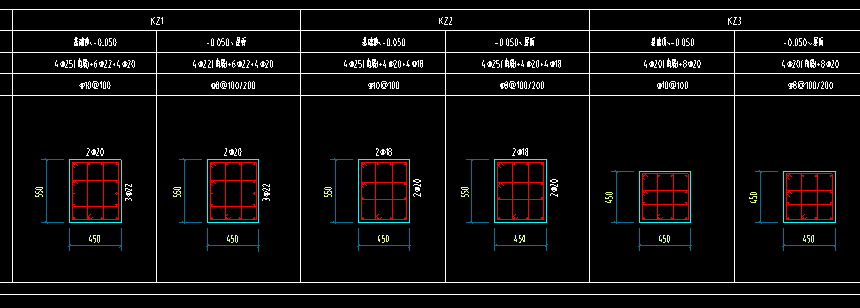

對于識別柱大樣，我這樣的CAD圖，如果用框選識別就成圖2所示了，圖二屬性也是錯誤的，還是生成柱邊線的時候分開的，CAD圖中是2個柱大樣組合在一起的，那這樣的柱大樣怎樣識別了。。。圖三是我所生產的柱邊線是不是生產柱邊線錯誤了。。。

識別柱大樣

對于識別柱大樣，我這樣的CAD圖，如果用框選識別就成圖2所示了，圖二屬性也是錯誤的，還是生成柱邊線的時候分開的，CAD圖中是2個柱大樣組合在一起的，那這樣的柱大樣怎樣識別了。。。圖三是我所生產的柱邊線是不是生產柱邊線錯誤了。。。

廣聯達GGJ2013識別柱大樣和識別柱問題

1）在識別柱大樣時很多暗柱的大樣圖出現標高有多種情況時，自動識別不出來，只能通過手動建立括號里面標高的構件嗎？2）當把柱子的名稱按照結尾以標高形式建立好后，無法通過自動識別柱的情況來識別，這時該怎么辦？只能通過手動來將后綴不同標高的暗柱繪制上去嗎？還是說有什么快捷的方法？3）當圖中是對稱結構時，設計院為簡便畫圖，將對稱的一半圖紙的柱標識未繪制，這時是不是不能直接用《自動識別柱》方法，而用手動識別后用鏡像命令是嗎？

剪力墻柱表是墻還是柱呢，，，

新手 。。。發現圖紙里面的簡單的構造柱很少。。然后就是剪力墻柱表里的構建很多我用鋼筋軟件畫的。。用識別柱大樣的方法來畫剪力墻柱表里面的構建么。。問題補充：這樣做可以么。。是不是圖形算量軟件不是這種做法呢？。。那應該怎么畫呢？在線等回答 謝謝了。。。。

柱大樣識別

統一圖層中，鋼筋軟件中的柱大樣識別，比如里面有1、2、3、4、5、6種構件的柱。 選好1構件柱后點自動識別時，是不是自動識別完的是1、2、3、4、5、6種構件的所有的柱的數量。用點選識別1構件的話，是不是只有1構件的所有數量的柱？
