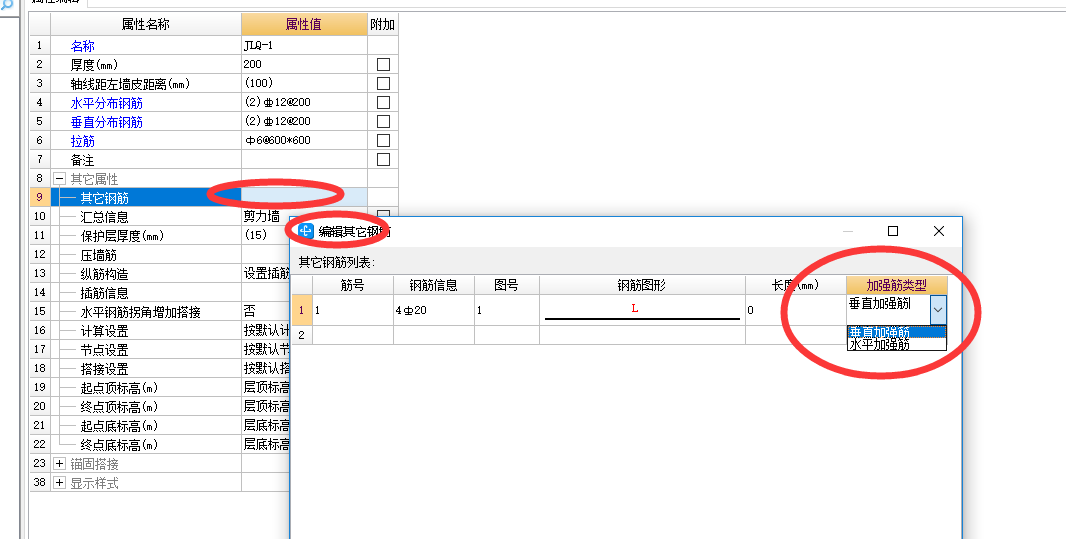

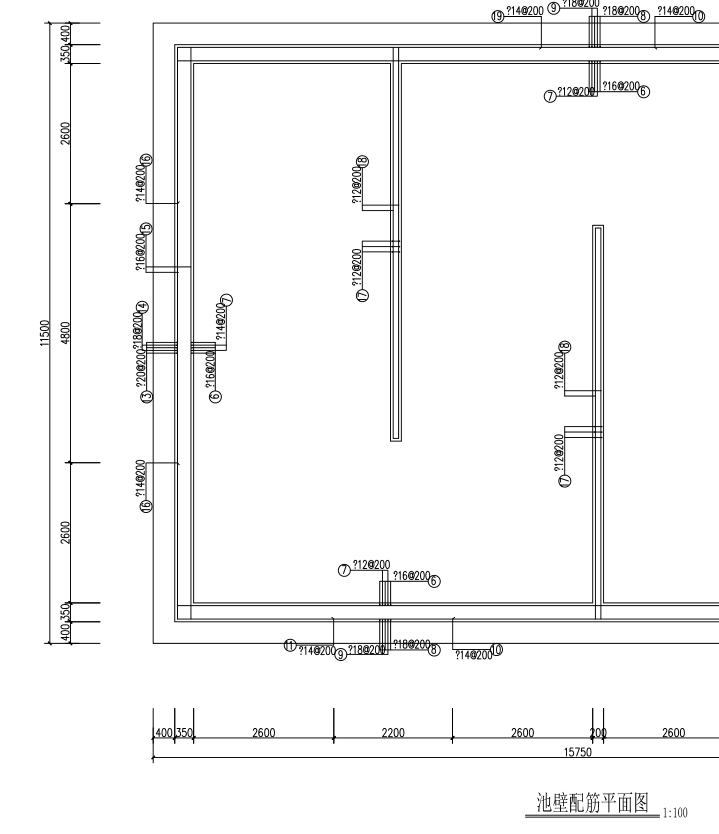

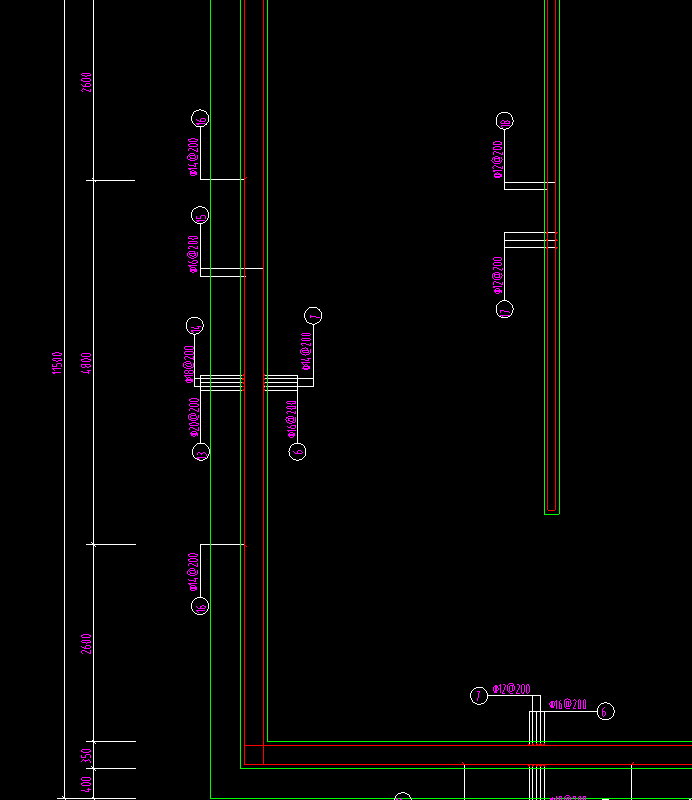

BIM 2018 建模 剪力墻豎向配筋 三段不同大小鋼筋 設置問題

剪力墻 垂直方向布置  三段 位置

剪力墻水平分布筋替代邊緣構件箍筋時GTJ2021軟件如何正確處理

剪力墻水平分布筋替代邊緣構件箍筋時邊緣構件配筋示意圖(墻身水平鋼筋與邊緣構件箍筋間隔設置時)請高手模型建模圖示步驟

LL和轉角暗柱的鋼筋構問題

老師你好，我想問一下，LL和轉角暗柱的構造問題，如圖集所示，LL在與剪力墻相交時，剪力墻的水平縱筋是會穿過連梁進行拉結的，但是這種轉角暗柱配筋就是暗柱的配筋了，也就是說沒有水平筋來拉結連梁了，圖集表述就沒有涉及到這種類型的LL，請問LL和這種轉角暗柱的構造要怎么設置才算正確，需要設置剪力墻水平筋拉結嗎？補充問題：我知道畫上剪力墻就會有水平筋，但是也僅限于剪力墻內有水平筋啊，按構造圖集來講 水平筋是要穿過LL的，即使設置了剪力墻也計算不到LL內的水平鋼筋，而且這個轉角位置 本身應該是暗柱的配筋構造，就談不上有剪力墻水平鋼筋，這個圖集做法表述不清楚，真的讓人頭大

請教鋼筋高手：LL和轉角暗柱的構造問題

各位老師你們好，我想問一下，LL和轉角暗柱的構造問題，如圖集所示，LL在與剪力墻相交時，剪力墻的水平縱筋是會穿過連梁進行拉結的，但是這種轉角暗柱位置的LL是沒有和剪力墻（暗柱配筋形式和剪力墻不一樣）相連接的，也就是說沒有水平筋來拉結連梁了，圖集表述就沒有涉及到這種類型的LL，請問LL和這種轉角暗柱的構造要怎么設置才算正確，需要設置剪力墻水平筋拉結嗎？ 補充問題：我知道畫上剪力墻就會有水平筋，但是也僅限于剪力墻內有水平筋啊，按構造圖集來講 水平筋是要穿過LL的，即使設置了剪力墻也計算不到LL內的水平均年，而且這個轉角位置 本身應該是暗柱的配筋構造，就談不上有剪力墻水平鋼筋，這個圖集做法表述不清楚，真的讓人頭大

抗水板與基礎重合配筋、節點配筋、剪力墻配筋

1、第一個圖抗水板與基礎配筋布置，畫了圈的鋼筋怎么設置？2、第二張圖節點3的鋼筋怎么設置？剪力墻中的配筋4C14是什么鋼筋，怎么設置；a鋼筋怎么設置，長度如何確定；13、14號鋼筋又是什么筋，在剪力墻什么位置，怎么設置？謝謝了 補充問題：就是在圖紙上沒有看到標有13和14鋼筋，你好，我還想問下a號鋼筋怎么計算長度啊，
