樁承臺這樣的如何畫、

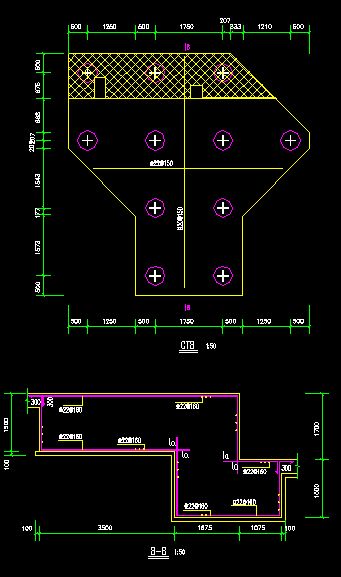

這樣變截面樁承臺的圖型及鋼筋怎么畫

采用樁承臺畫法沒有此圖型可選，采用筏板基礎畫法可以畫到，按圖位置電梯井畫不上，鋼筋又怎么畫呀，求高人指點。問題補充：承臺是邊高邊底的，電梯井在低邊，高邊承臺并電梯井面，布電梯井提示為底標高不能高于頂標高，承臺高低處有邊坡

這樣變截面樁承臺的圖型及鋼筋怎么畫

采用樁承臺畫法沒有此圖型可選，采用筏板基礎畫法可以畫到，按圖位置電梯井畫不上，鋼筋又怎么畫呀，求高人指點。問題補充：承臺是邊高邊底的，電梯井在低邊，高邊承臺并電梯井面，布電梯井提示為底標高不能高于頂標高，承臺高低處有邊坡

這種樁承臺鋼筋如何定義呢

1，我這樣的樁承臺該如何定義呢？ 實在是不知道該板式 梁式 環式 三種試過好像都不恰當。用板式的 鋼筋兩頭有彎頭，環式鋼筋也不對，梁式也不好， 并且我這個樁承臺 內上層鋼筋和下層鋼筋不同， 在軟件里也只能用板式的好像，因為只有板式能設置B16@200/B14@200，但是查看鋼筋量里也合不起。求教哪位好心人，教我該如何定義這種樁承臺呢？ 2，還有我臨時定義完樁承臺畫完后，動態觀察后發現所有樁承臺底標高在同一個平面上，實際是所有樁承臺在一個頂標高上（因為樁承臺厚度不同），是否只能在相對底標高里改成相應的厚度值呢？

GXZ老師，你是專家，一直來在服務新干線都看到您回答問題。

首先，我剛剛說的這個2300的筏板，可以說是樁承臺，一個面積達到300平方的大承臺，我之所以用筏板來畫，因為這個大承臺的面筋和底筋，鋼筋是按兩個軸網布置，交接處有一個互錨la，若用承臺話，無法達到這個要求。請問大神，我如果用筏板主筋來布置，我已經設置底筋彎起20d，但是他跟500厚底板交接處，底筋還是伸上來，請問如何處理
