genglike999 2018-06-08 08:55:23 | 河北省 鋼筋算量GGJ2013 | 2521查看 4回答
跨板受力筋標注 長度的位置可以設置是支座軸線還是支座外邊線等,但外側跨板的那側怎么設置?
我布置時,軟件自動畫在了軸線位置,可圖紙上是外邊線,怎么改呢?
全部回答
(4)
首答僅用{{minutesHtml}}
-

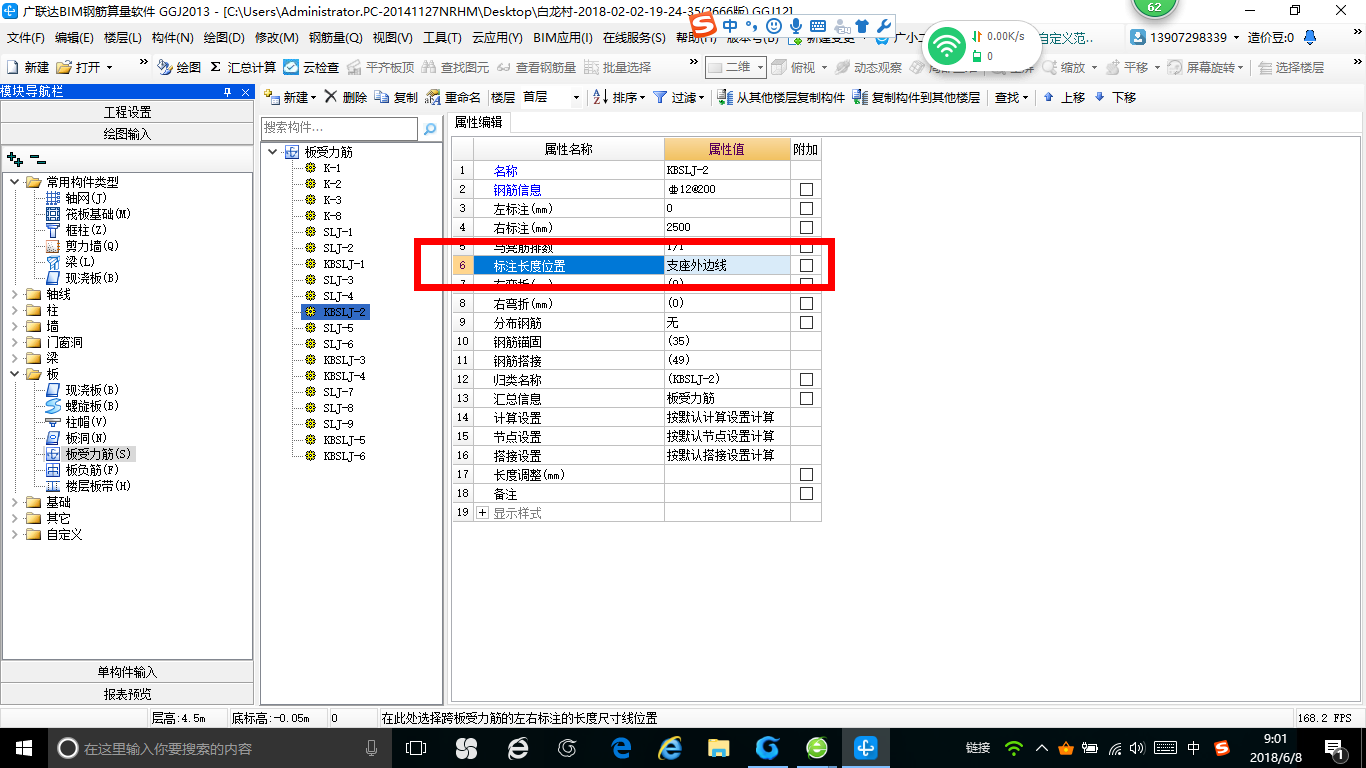

在跨版受力筋定義界面,修改標注為支座外邊線。如果是已經繪制好的跨版受力筋需要在繪圖界面選擇該鋼筋在屬性里面修改。
2018-06-08 09:00:29
-

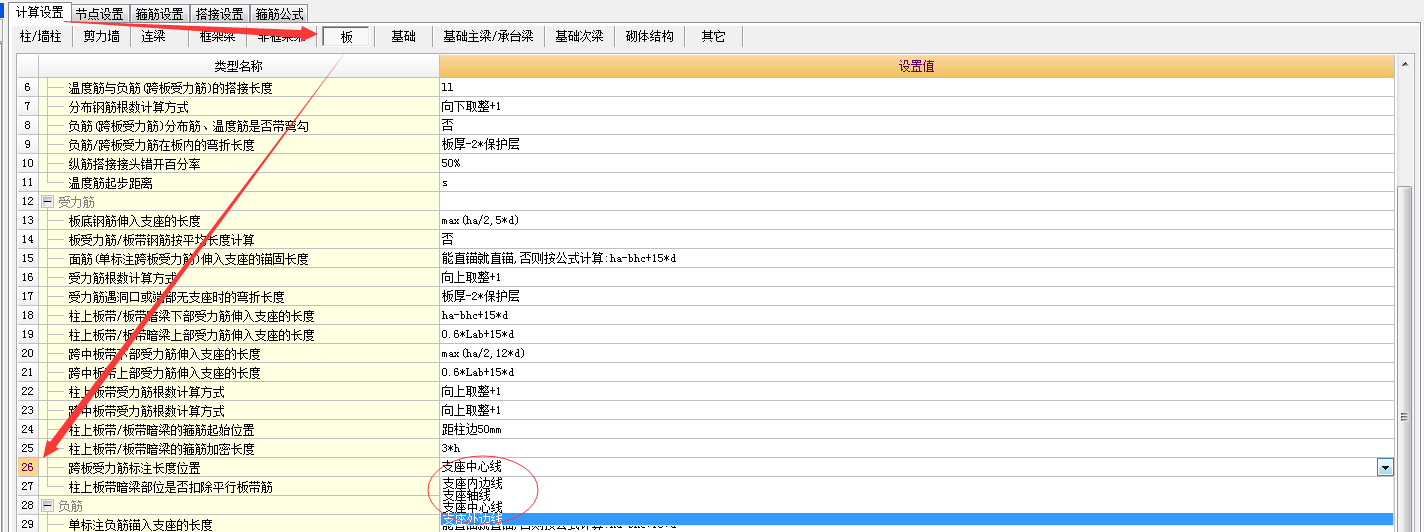

計算設置,板第26項,選擇支座外邊線即可
2018-06-08 09:02:17
-

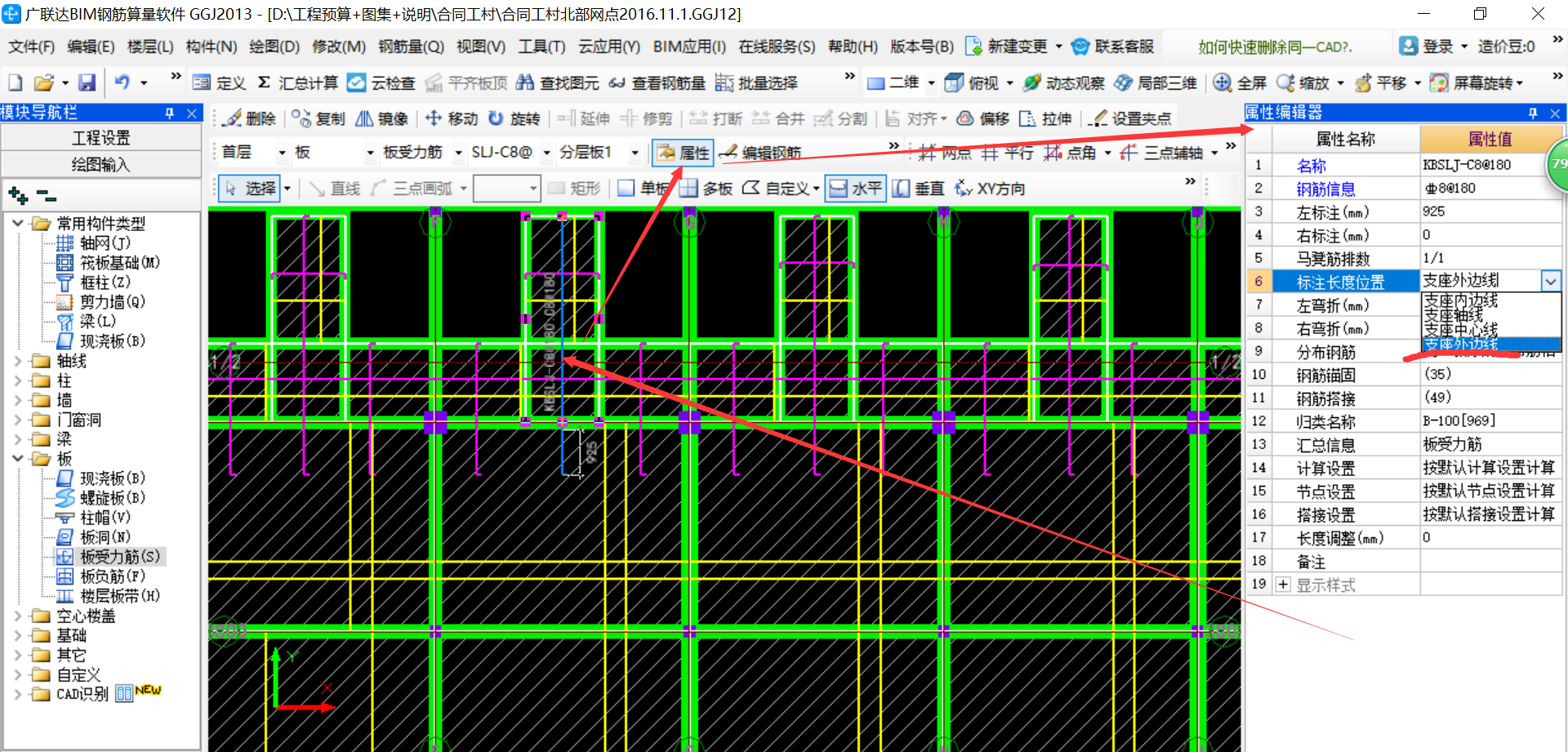

你好:在跨板受力筋的屬性中設置支座外邊線。
2018-06-08 09:02:19
-
答:(最好有圖)可以修改標注長度。
2018-06-08 09:03:54
