基礎梁錨固

基礎梁以承臺為支座時，圖集規范默認為伸至支座對面彎折，而我這邊的承臺都3米以上的長度，所以圖紙明確規定錨固35d，而軟件中只有11圖集伸至支座對面彎折的節點，計算設置也沒有，請問這個該如何定義調整？

承臺標高問題

在軟件里只有承臺底標高，沒有承臺頂標高，而實際的操作中大多數是承臺的頂標高是一致的。而我做的這個工程中沒有筏板，只有承臺，外圍一圈有基礎梁，又不能用筏板頂標高減高度這一項。如果一個一個的去改承臺的底標高，有幾百個承臺，改又很麻煩。請問有什么簡便方法！ 例：基礎層頂標高為-0.5，所有承臺和基礎梁頂標高也為-0.5，但承臺高度有900—1700不等，約有30種，整個廠房面積有2萬多平米，承臺有兩百多個，承臺已經定義完，且繪制完，現在有什么辦法可以將所有承臺的頂標高統一調整為-0.5？

與筏板相連的梁怎么處理

基礎聯系梁與筏板相交，梁不能設置筏板為支座，導致軟件計算成懸挑結構，顯然不符合圖集規范。相這種情況怎么處理，要用什么構件來畫？我試過了用基礎梁畫也不能以筏板為支座。又試過了把筏板改為承臺，但是問題又來了，不能布置積水坑。不能布置積水坑的問題先不考慮了，我把基礎聯系梁換成基礎梁來畫，這時基礎梁與我換成的承臺基礎能設置支座了。馬上問題又來了，基礎梁與承臺鋼筋錨固是基礎梁主要筋要到承臺對邊減去保護層加彎折。筏板有10多米長，按照這樣的錨固比梁要長好幾倍。現在我納悶了，怎么也不行，難道要我手動編輯修改鋼筋。大家來幫幫我啊，我用的是11G新平法。

基礎鋼筋

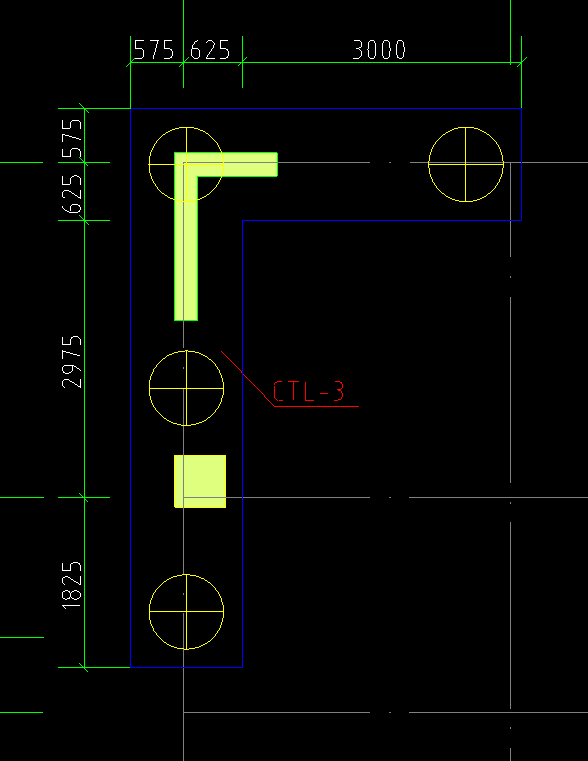

下面的圖是樁承臺梁 我在軟件中用基礎梁畫的這個構件 圖中的上/下通長筋都是------8B14@200 箍筋為----A8@200 此外，圖中還給了個鋼筋信息----B14@200，圖上顯示是應該是與下部通長筋垂直的鋼筋。請問這種叫什么鋼筋？梁式配筋里怎么輸入該鋼筋的信息？

請問這種剪力墻構件如何定義？

請問各位高手： 1、圖中①②③在剪力墻中如何定義。 2、圖中④⑤鋼筋在底板中如何布置的，-4.40以下是基礎層，要定義筏板嗎？ 3、圖中-4.40以下AL1如何繪制，是在基礎層還是地下室？地下室只有一層。 4、還有一個問題：這是樁基礎的，我把基礎層的承臺、地梁畫好后，再用點畫板時畫不上去是怎么回事？基礎層繪制筏板的時候，是不是需要先把地下室的剪力墻、基礎層的承臺、地梁全部繪制后才能畫筏板??？ 謝謝！
