請教前輩

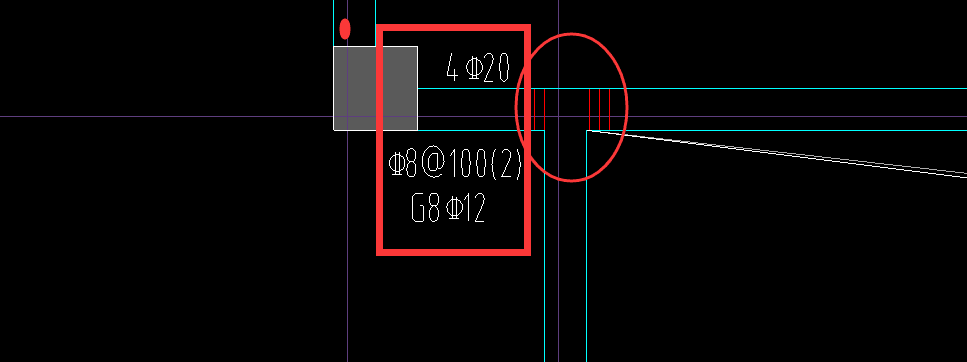

圓框里面的紅線是什么意思？還有橫著的這根梁要怎么在GTJ中畫，方框里面的原位標注是什么意思？
補充問題：那主梁與次梁交界處的梁怎么畫呢？要不要再設置支座，方框內的原位標注只是在方框內的主梁上有么
全部回答
(3)
首答僅用{{minutesHtml}}
-

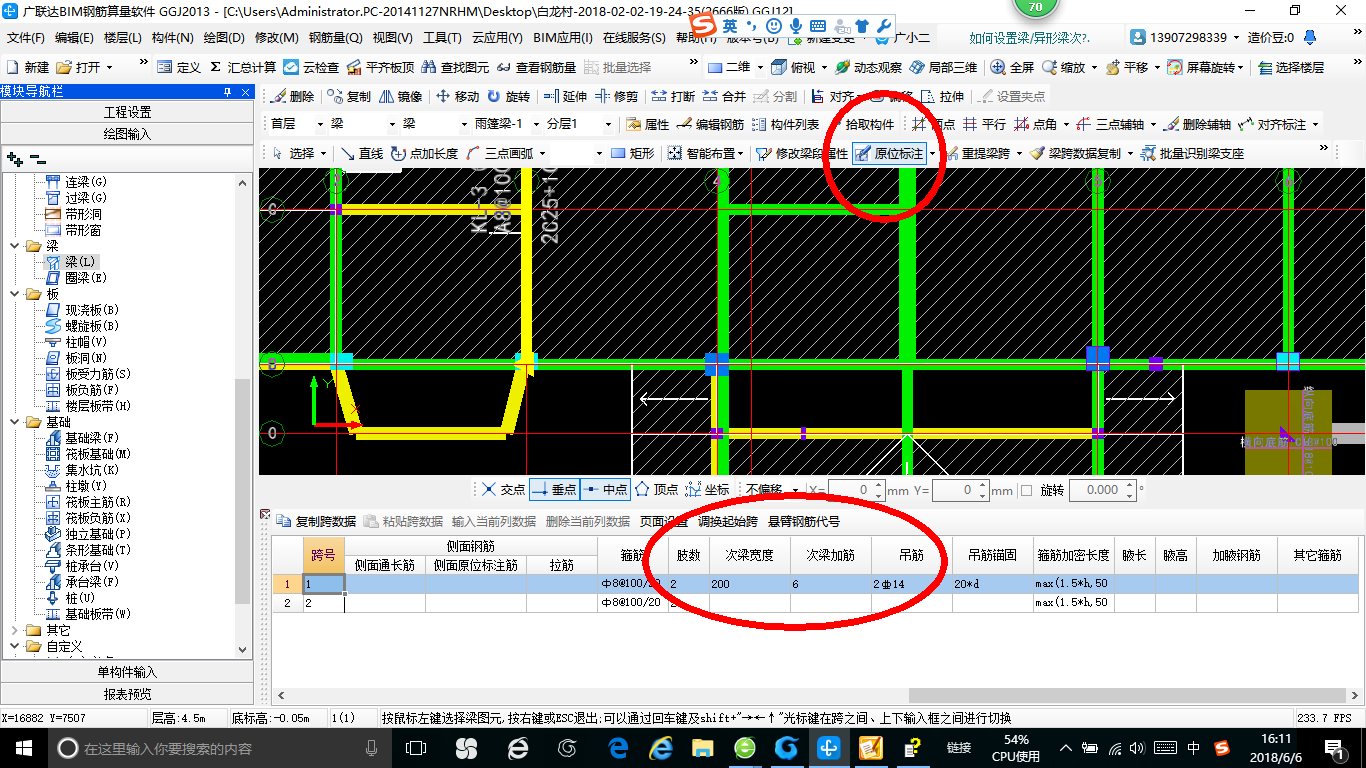

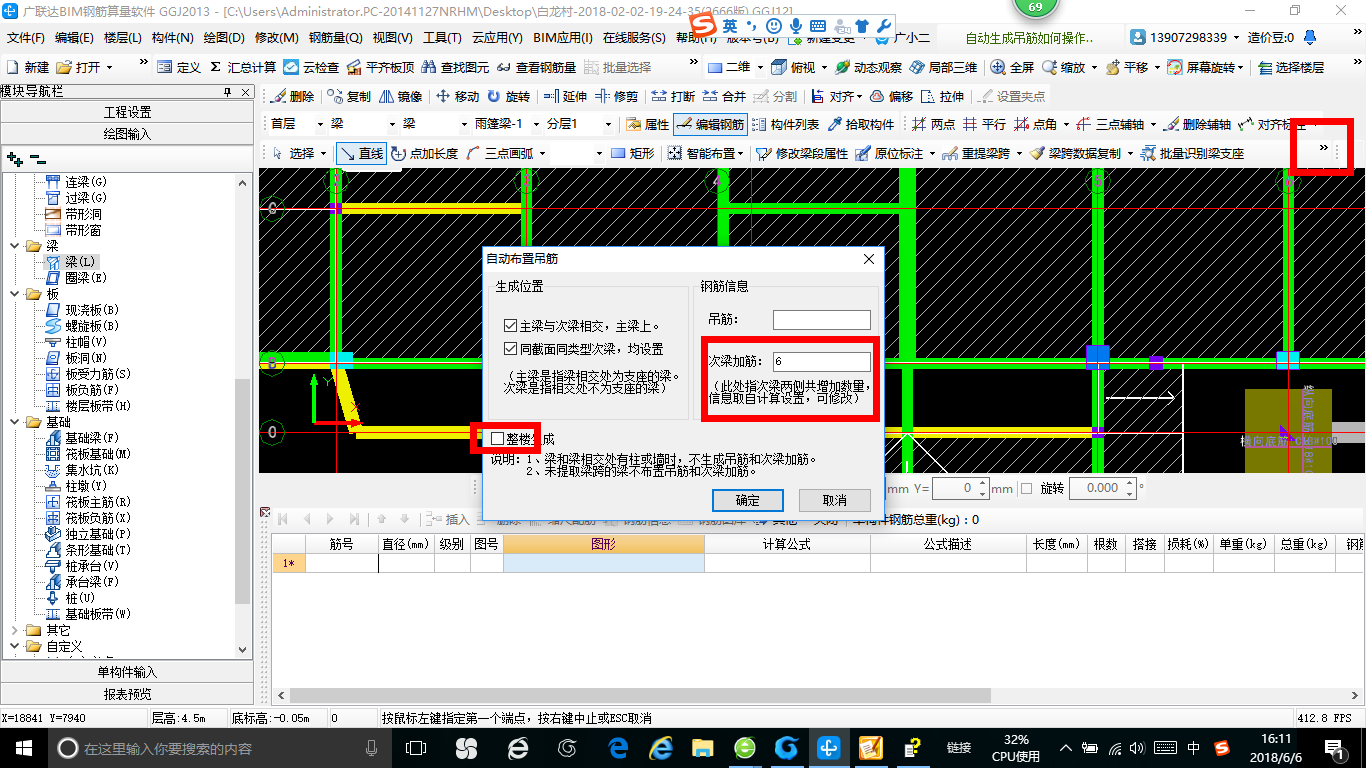

已采納你好：見附圖
2018-10-12 16:16:17
-

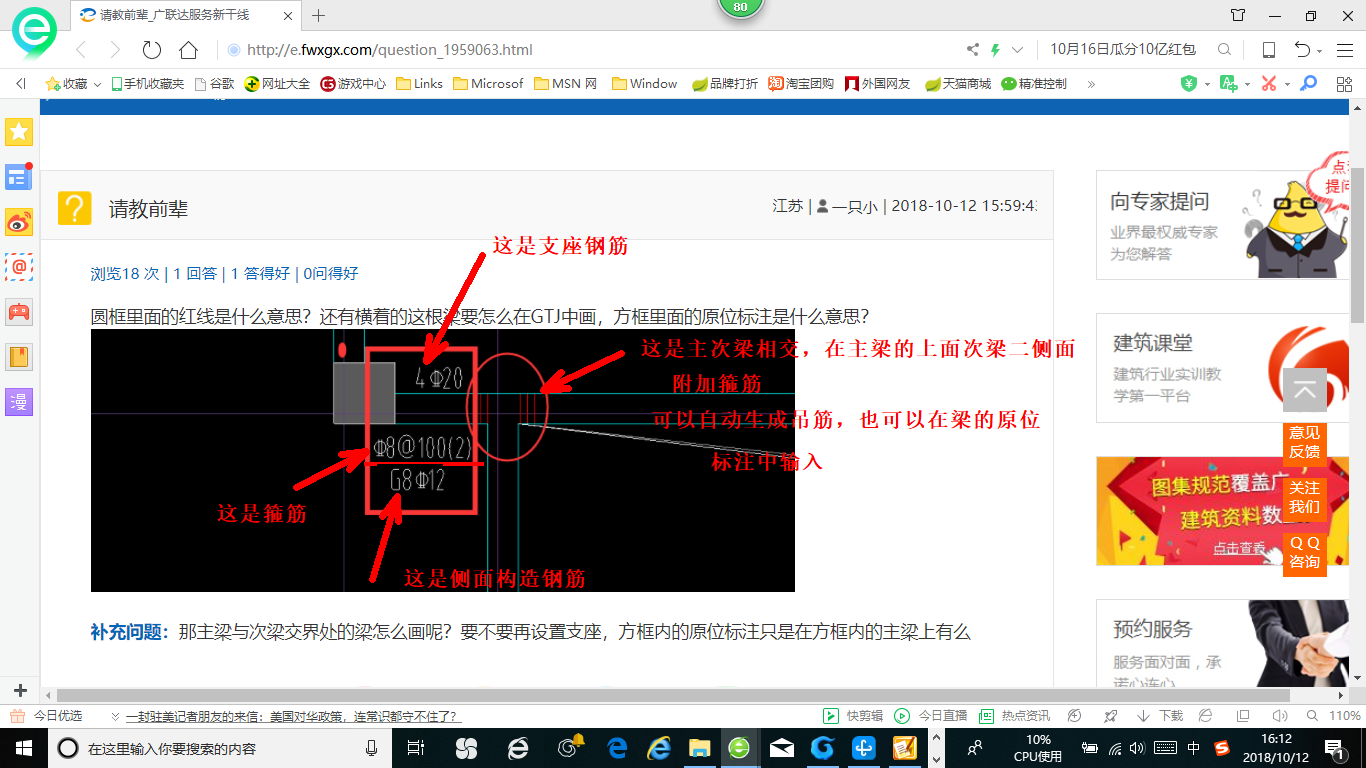

圓框的紅線是主梁上面的次梁加筋，具體信息可以在結構設計說明上面查得到；方框里面的原位標注上面表示該跨的上部鋼筋4C22，箍筋為C8-100，兩支箍，梁側面構造鋼筋兩側一共8根C12
2018-10-12 16:02:32
-
把主梁信息截圖完整
2018-10-12 16:13:15
