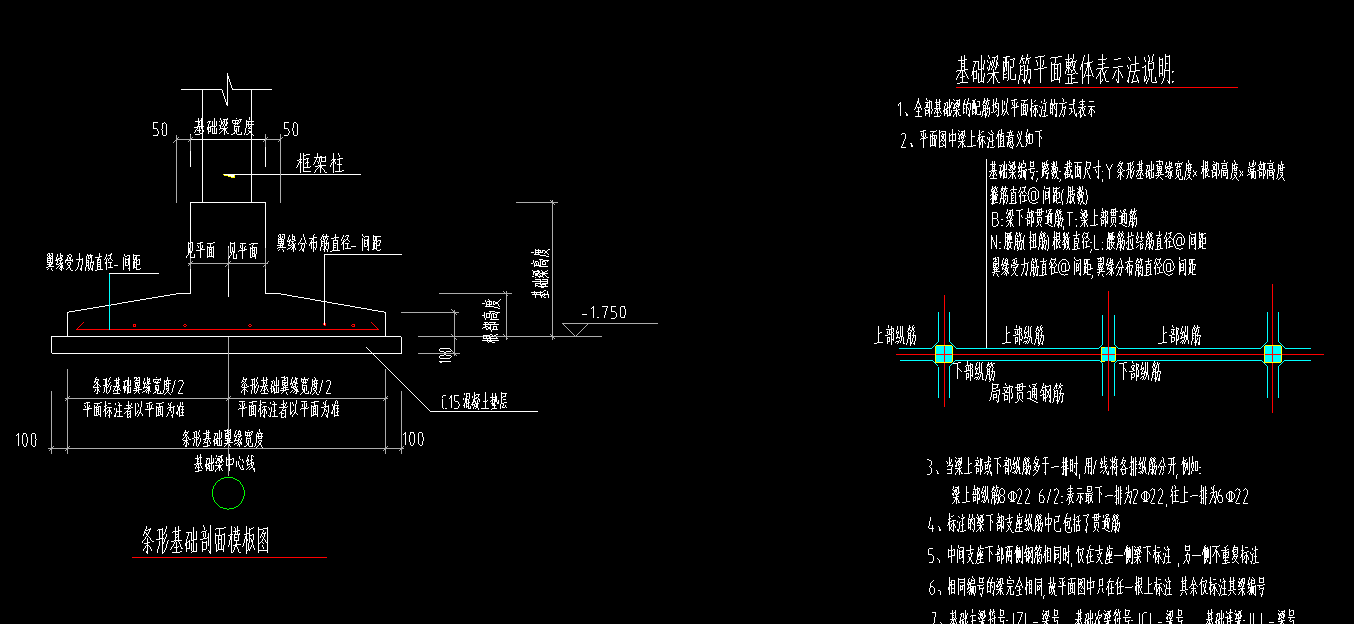

條形基礎圖紙識圖與軟件定義
端部高度和根部高度指的是哪，軟件定義條形基礎用哪個定義
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納

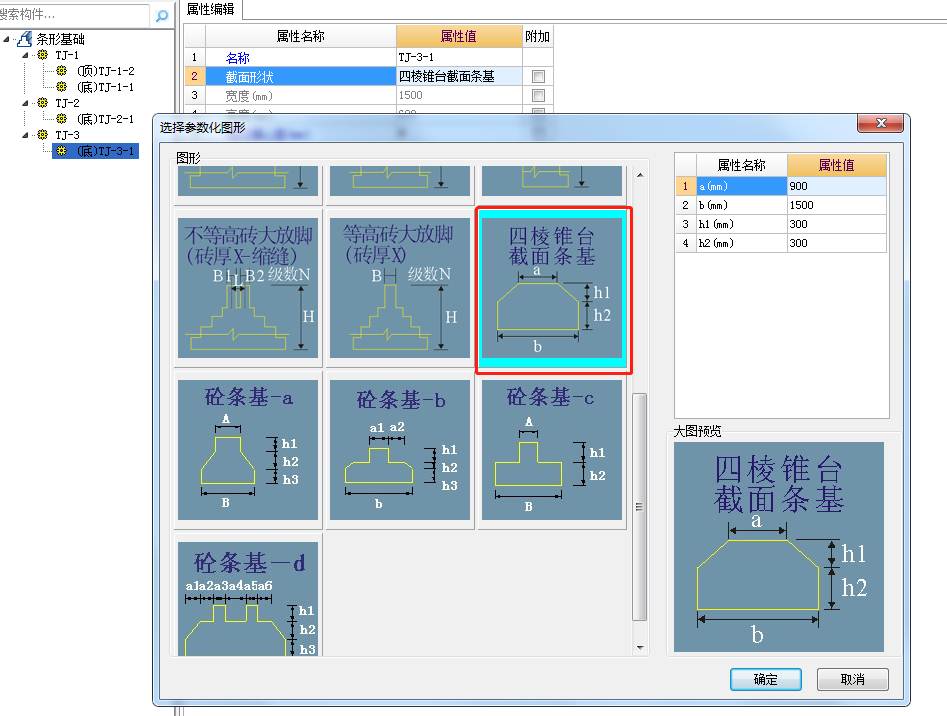

圖中的條形基礎可以采用如下——定義參數化條形基礎單元——四棱錐體截面條基

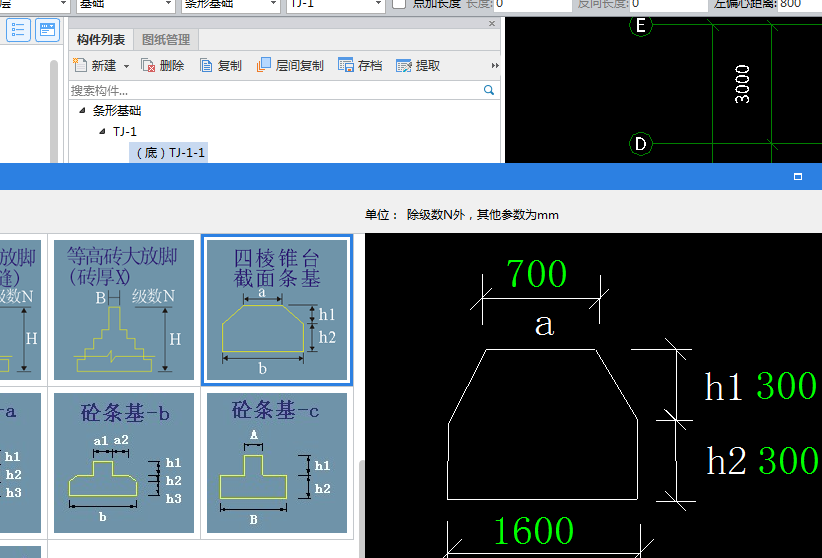

圖中的“根部高度”即為軟件大樣圖中的h1+h2,“端部高度”即為軟件大樣圖中的h2
2019-02-16 10:12:00
-
軟件中就有條形基礎的構件，具體的參數設置完成后可以三維觀察一下外形是否正確，再進行調整，這樣可以加深對軟件參數的理解，以至于以后不會重復犯困
2019-02-16 10:00:47
-

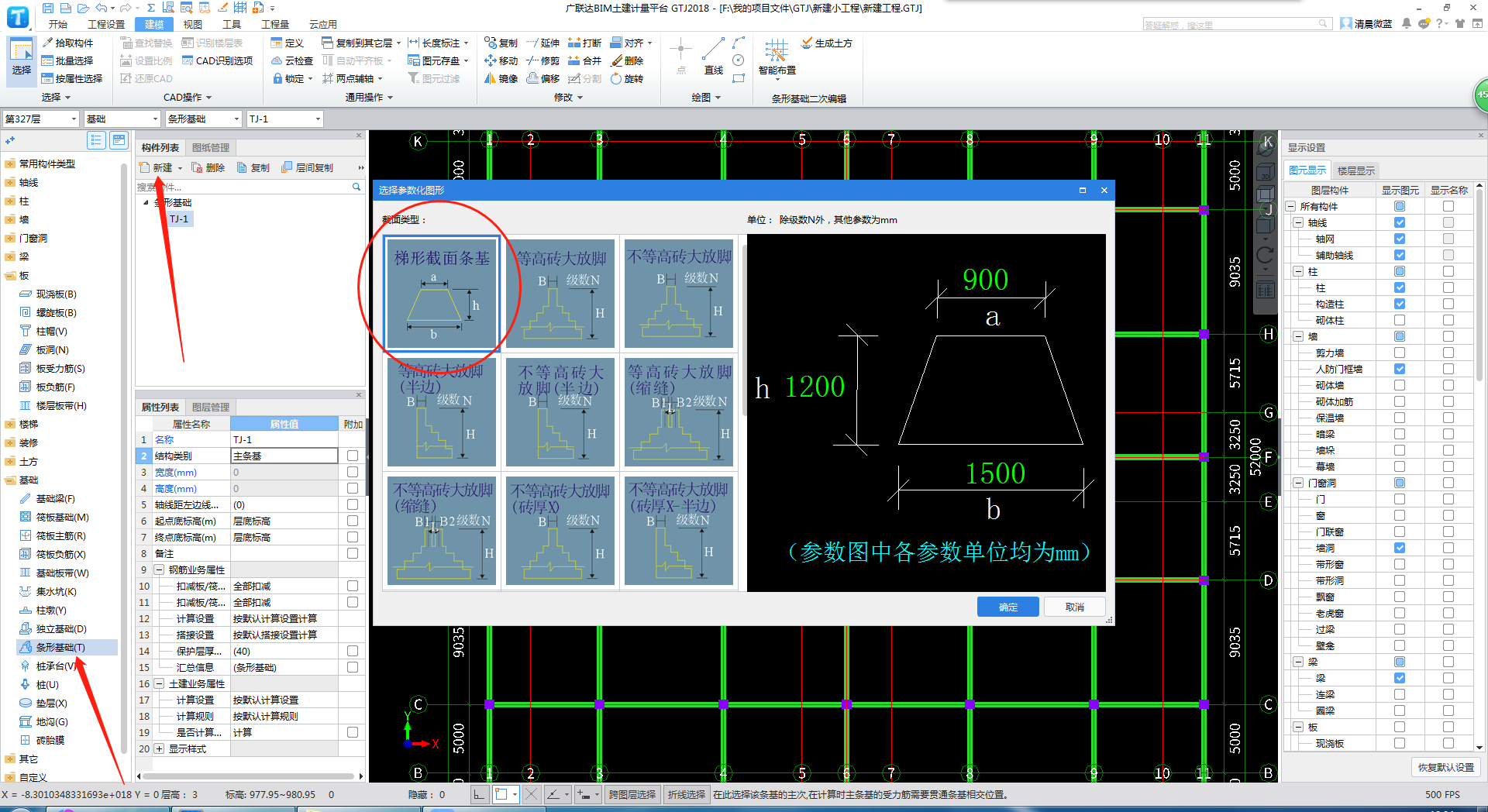

軟件中有條形基礎構件。根據你的截圖，可以選用下列這個構件，如圖：
2019-02-16 10:05:32
-
1、新建條形基礎。2、新建條形基礎單元，選擇參數化單元，選擇四棱錐臺的形式，輸入你圖紙的尺寸即可
2019-02-16 10:08:25
