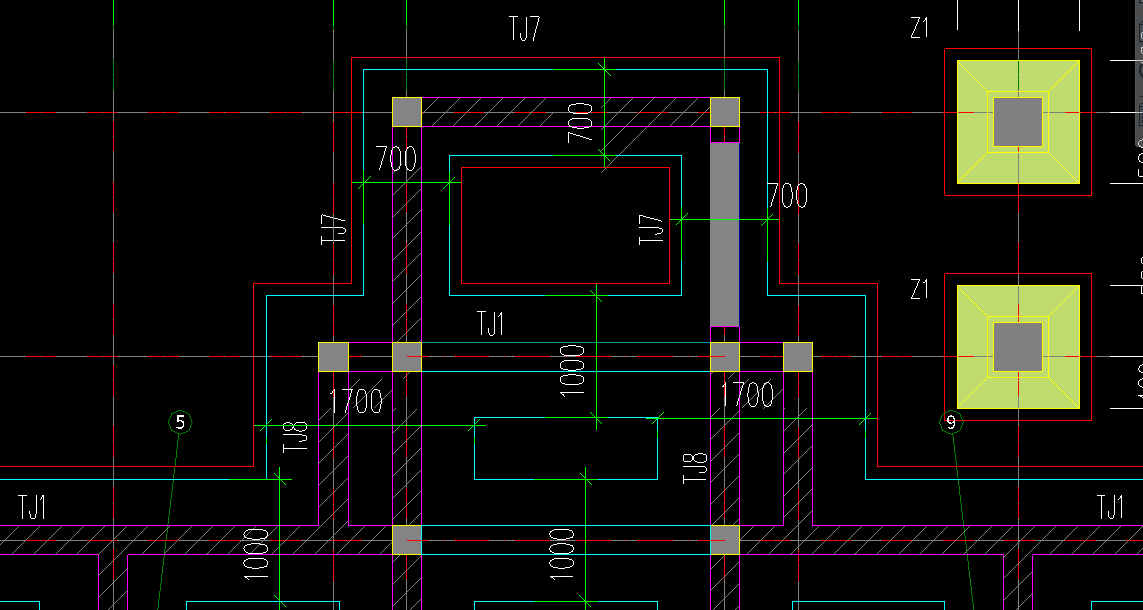

不同的條形基礎相交怎么繪制，請用矩形線做個實例，方便在GTJ2018上區分繪制。
請幫忙把幾處相交處的處理方式表明，謝謝！
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納
定義條基后，按軸線布置條基，雙軸線的TJ8布按一軸線置后，采用對齊的方法與圖中條基邊線對齊。與TJ8相交的TJ1采用修剪功能至TJ8條基中心線。

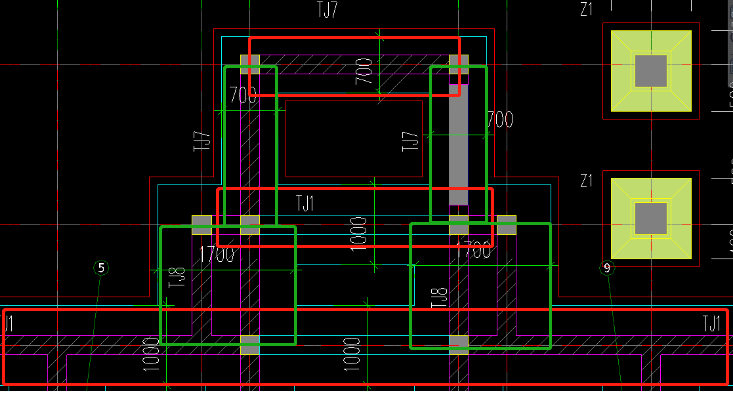

布置示意見圖；（橫向基礎采用紅框示意、豎向基礎采用綠框示意）
首次提交 2019-03-20 10:59:38 最近修改2019-03-20 11:07:18 (修改過3次)
