約束邊緣構件的繪制

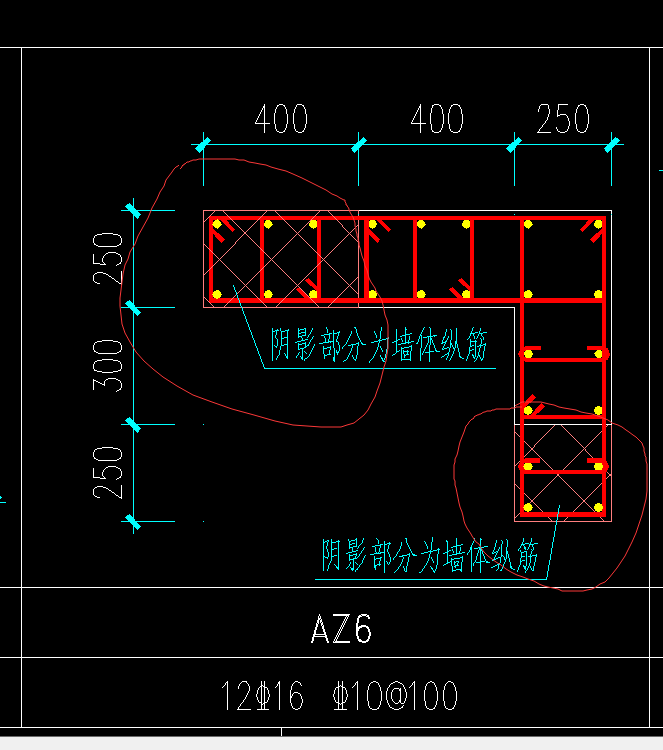

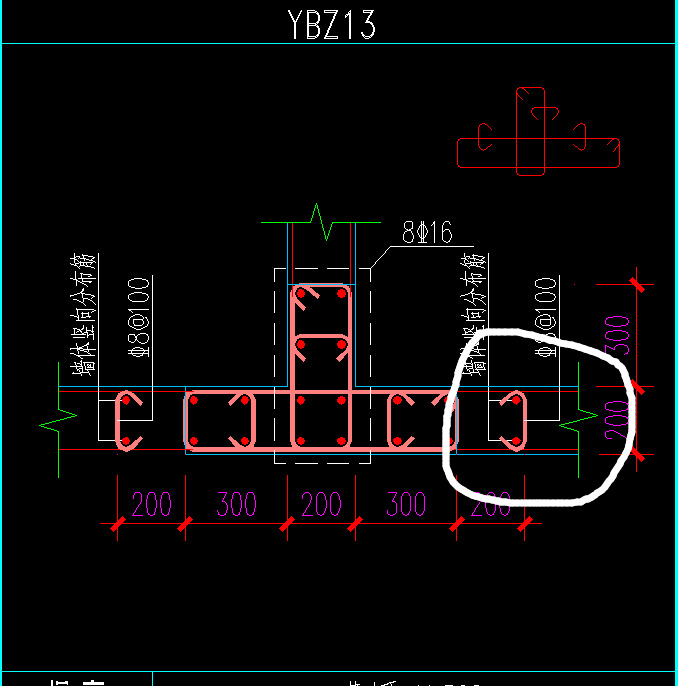

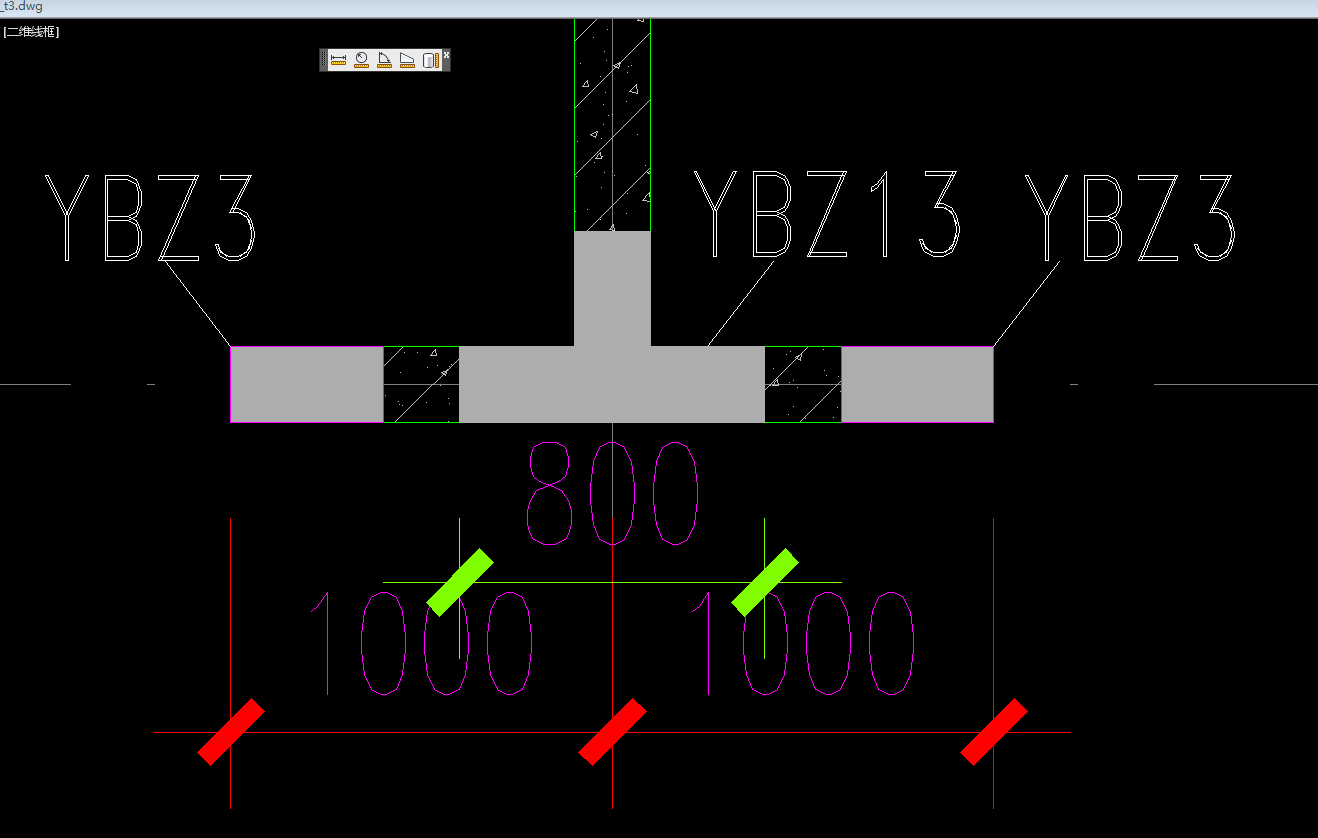

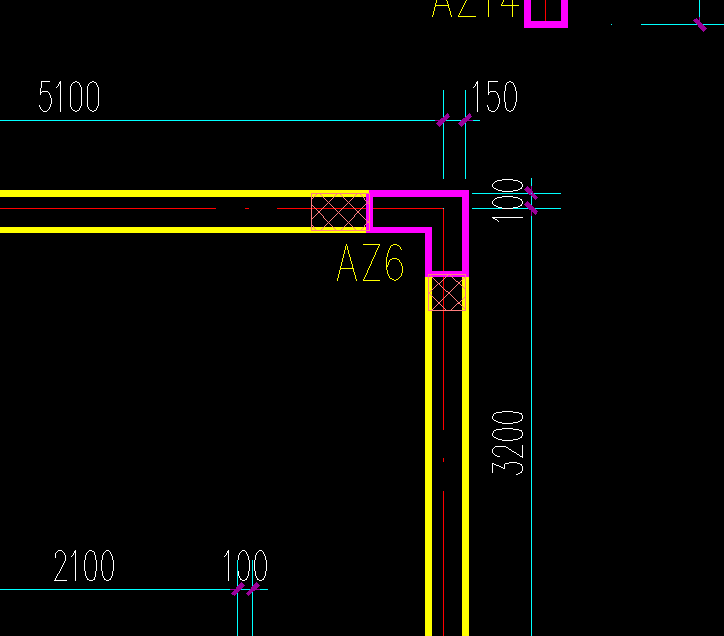

如上圖，暗柱大樣800以外的200，要不要繪制到暗柱的尺寸里，并且把縱筋和拉筋繪制進去？下面墻柱平面圖給出的尺寸是800，這種一般都是怎么繪制的？
2019-04-15 08:52:00 補充
全部回答
(2)
首答僅用{{minutesHtml}}
-
這種有好幾種方法，你要是建立的時候喜歡建立異形柱，比如我就喜歡異形柱，你就可以在其它鋼筋里面輸入，要是建立的參數化柱子他會有這個東西，你可以自己輸入進去就行了。無非約束構件就是多倆拉鉤，增強它的約束力，不要誤會哦，不要改動柱子的界面尺寸，它在它旁邊的墻里面加的，和柱子本身大小無關。 唉，特殊就變通變通啊。其它鋼筋里面啊。你在柱子繪制時候大箍筋不要繪制啊，在其它鋼筋里搞一個大套子不就OK了么。然后柱子的尺寸還是不要變化哦。
首次提交 2019-04-15 08:33:23 最近修改2019-04-15 09:03:09 (修改過1次)
-
詳細步驟可查看本文
剪力墻約束邊緣暗柱-原理到實際案例（速收藏）
https://mp.weixin.qq.com/s/T1kV6pfaygqIK8i6hhwRfQ
