這種斜的節點怎么畫 畫出來是這個樣子.... 哪位大神能指導一下

關于節點圖的繪制問題

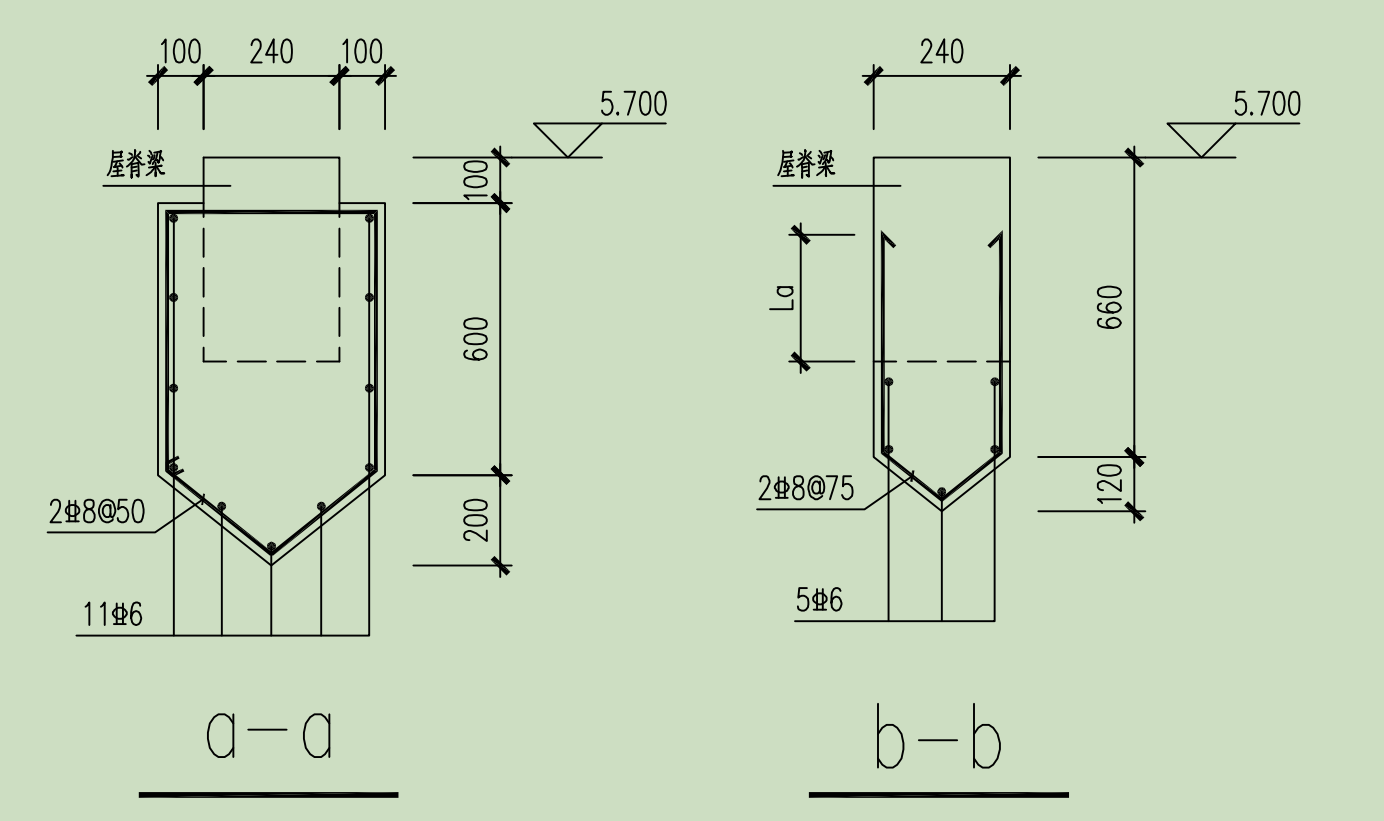

如下圖所示，第一個圖為節點大樣圖，第二個圖顯示了節點的剖切位置，請教一下大家，這樣的節點圖怎么在廣聯達BIM土建計量平臺GTJ2018中畫出來？

關于樓梯的梁跨未提取

事先聲明，不是梁的原因?。?！沒畫樓梯之前沒問題，花完樓梯以后提示這個，我的樓梯是參數化樓梯直接整體畫出來的，雙擊問題，就定位到樓梯這里了，請問一下這個問題怎么解決？？

請大神詳細指教啊，我畫廣聯達的時候把這幾層畫在了一起，可是怎么能畫出下面的要求呢？

我試過分層，但是怎么分都是一下子就畫上去幾個樓層都有，怎么辦？有什么方法畫出來這樣的嗎，求詳細解法補充問題：你是說的不就是畫出來在復制嗎？我的問題是這樣的，當初樓層標高一樣，我就設置在了一起，比如這個7-9層在樓層設置我設置在了一起，畫一個梁，789三個樓層的相同位置都有，也就是直接出來三個相同梁，而現在這個圖讓我在7-9層這個空間高度中，按照給定高度位置畫出梁，請看清圖，詳細的解釋下，謝謝補充問題：請會的大神詳細的解釋下怎么才可以布置上去這種梁

水池底板-環向鋼筋與徑向鋼筋如何布置

請問：如果內所示澄清池，我將其構件定義為兩部分。 第一部分：池底板定義為筏板基礎 第二部分：池壁 定義為剪力墻 問題1：對于水池的鋼筋算量，我這種定義方法是否合理？各位高手是否對水池鋼筋計算有更好的方法？請說下您的操作步驟。 問題2：池底板 內 圖紙表示 面筋為 環向鋼筋C14@150，底筋徑向鋼筋C14@150，首先圖紙鋼筋標注是否錯誤？我個人認為面筋不太可能能兩個環向布置。所以只能是面筋的受力筋為徑向鋼筋，面筋的分布筋為環向鋼筋。底筋依然。我這樣理解正確嗎？ 問題3：連接問題2，如果我個人理解的鋼筋布置是正確的，怎么在廣聯達里畫出來，請?jiān)斒霾僮鞑襟E。（P.S.我自己定義為筏板主筋，但無法將環向和徑向按照我自己的理解畫出來） 謝謝各位前輩了！
