這個異形柱配筋應該怎么畫
2019-08-27 08:54:19 補充
怎么布筋呢
全部回答
(5)
首答僅用{{minutesHtml}}
-

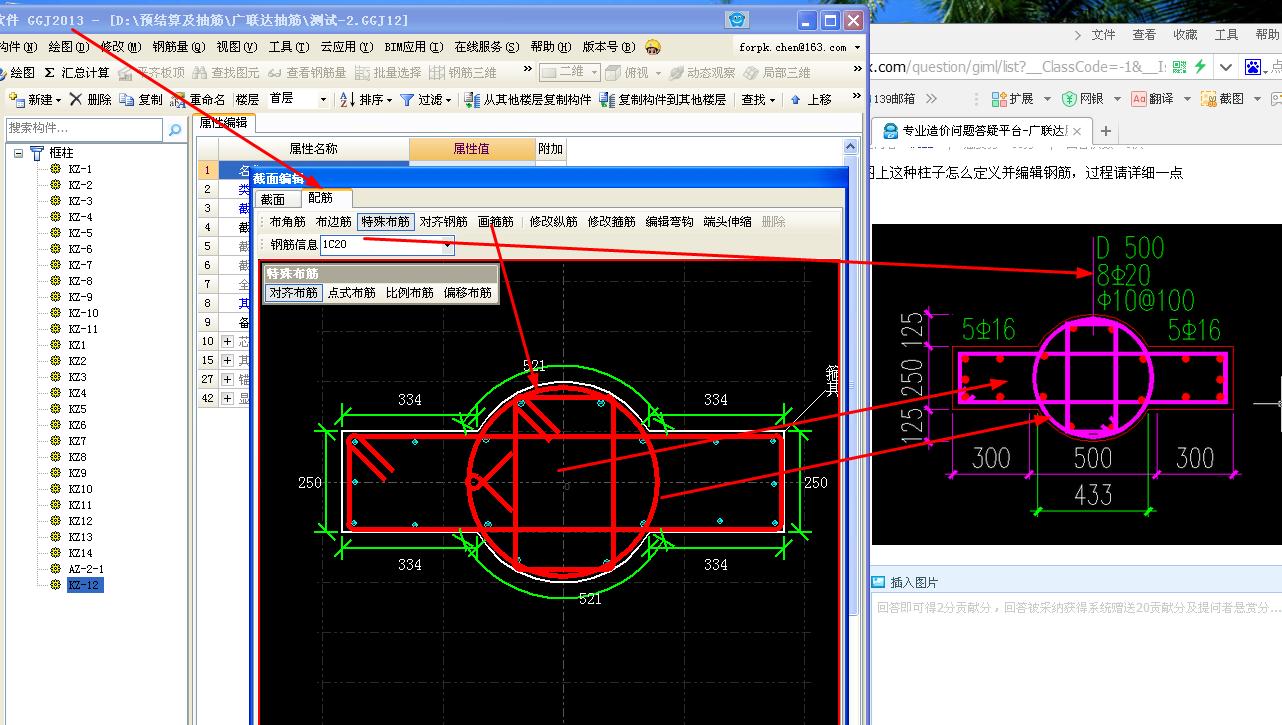

在柱定義里面繪制軸網，按圖紙形狀話出來， 手動布置鋼筋
2019-08-27 08:53:28
-

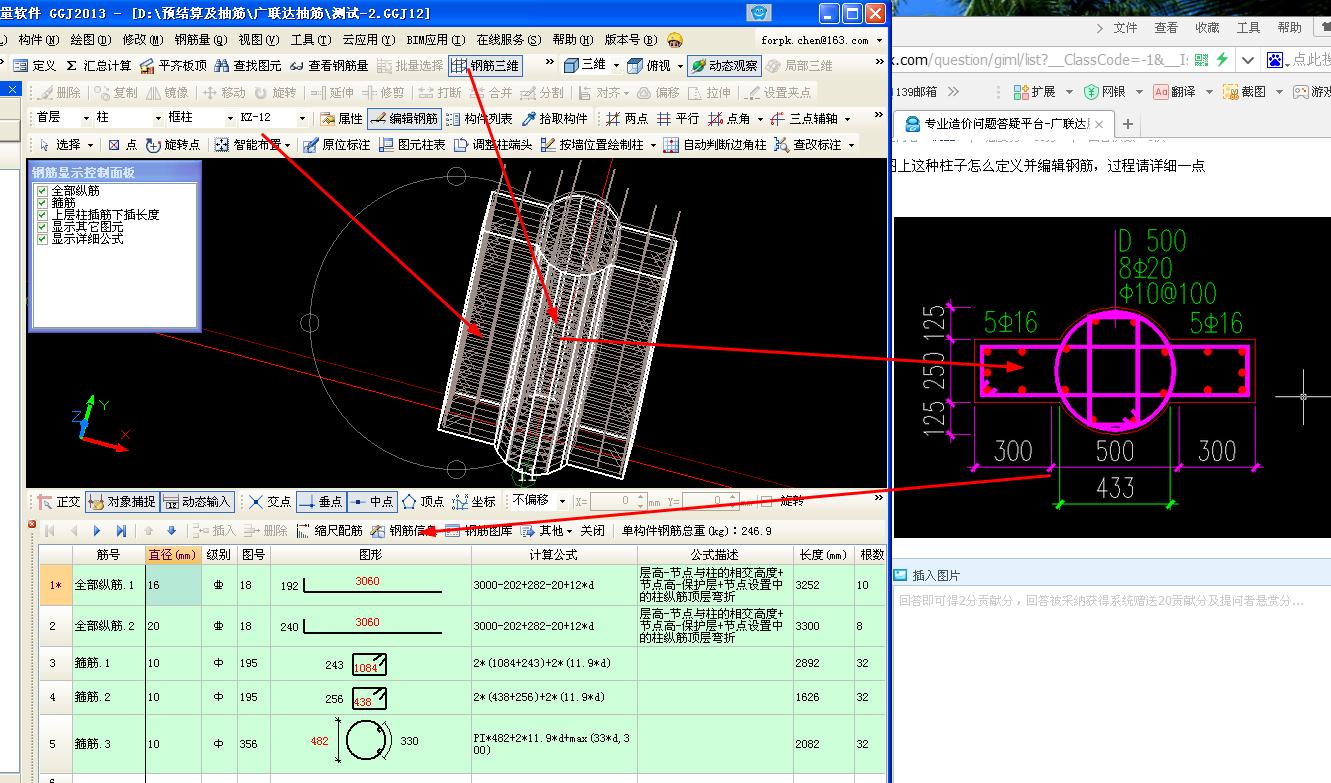

新建柱，在編輯界面中繪制異形柱。這不就是三個箍筋一個拉筋么，很明顯圖紙里都能看出來，不會看看彎鉤也能知道
首次提交 2019-08-27 08:53:40 最近修改2019-08-27 08:56:19 (修改過1次)
-
新建異形柱，再截面編輯處理鋼筋就可以了。
2019-08-27 08:54:48
-

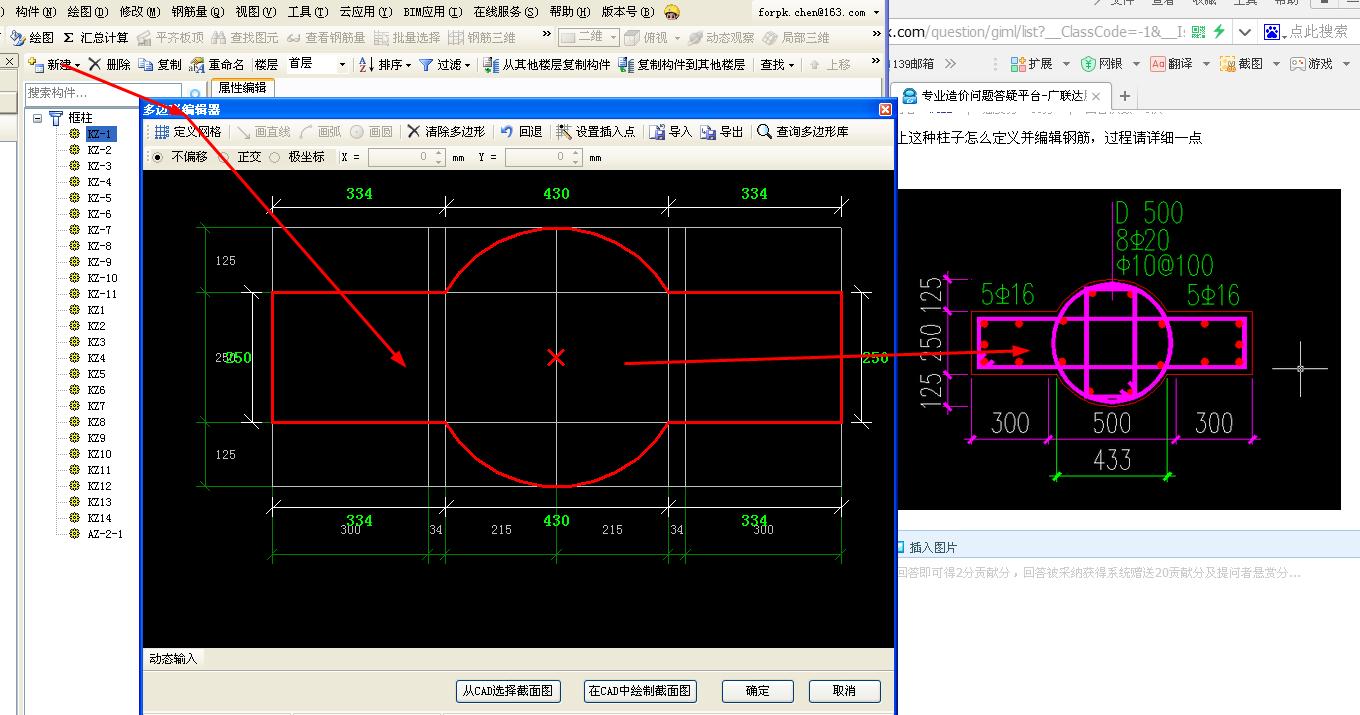

新建異形出，畫出截面，然后畫鋼筋。
首次提交 2019-08-27 08:56:16 最近修改2019-08-27 08:57:00 (修改過1次)
-
答：左面的最大箍筋放在下面即可。
2019-08-27 09:00:28
