大家站起來
2019-09-04 18:04:15
|
廣東省
土建預算鋼筋算量GGJ2013
|
1816查看
3回答

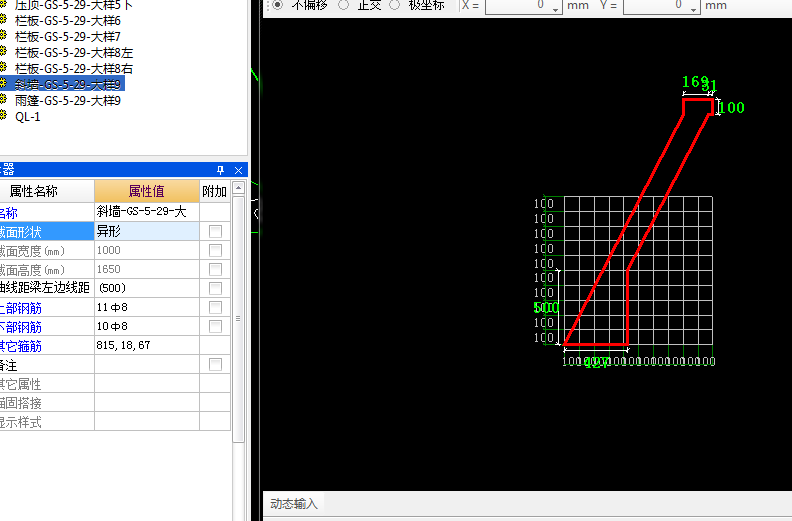

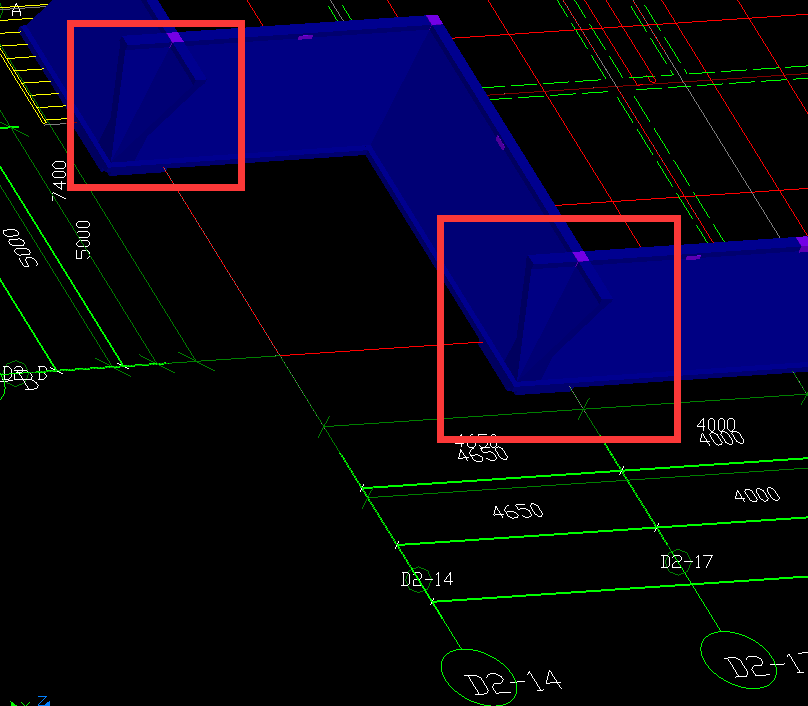

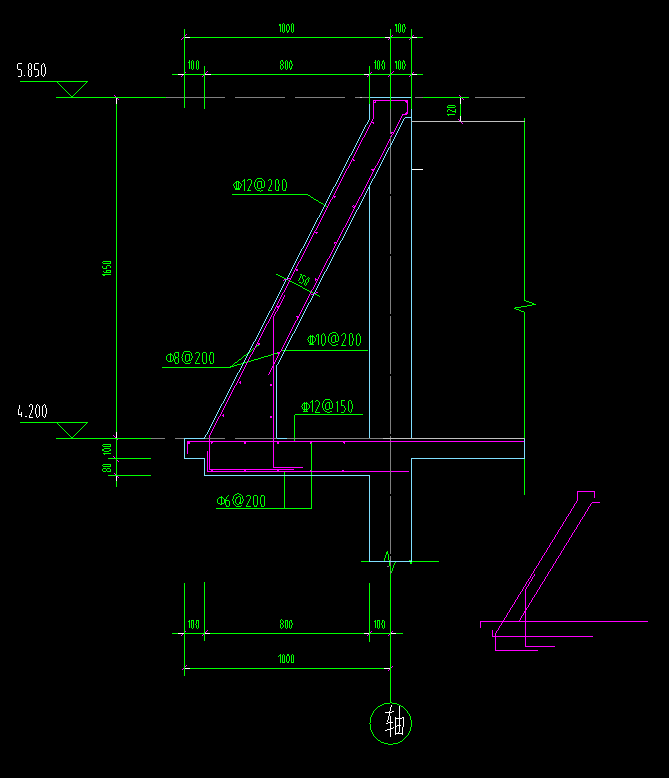

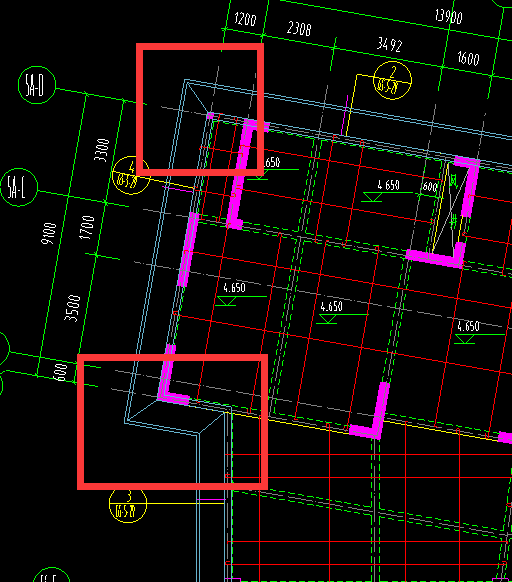

節點拐角交接處，怎么繪制？
2019-09-04 19:05:15 補充
大佬？挑檐也不行呀？
2019-09-04 19:25:52 補充
用現澆板，改標高后下面會多出來一些。
2019-09-05 10:32:45 補充

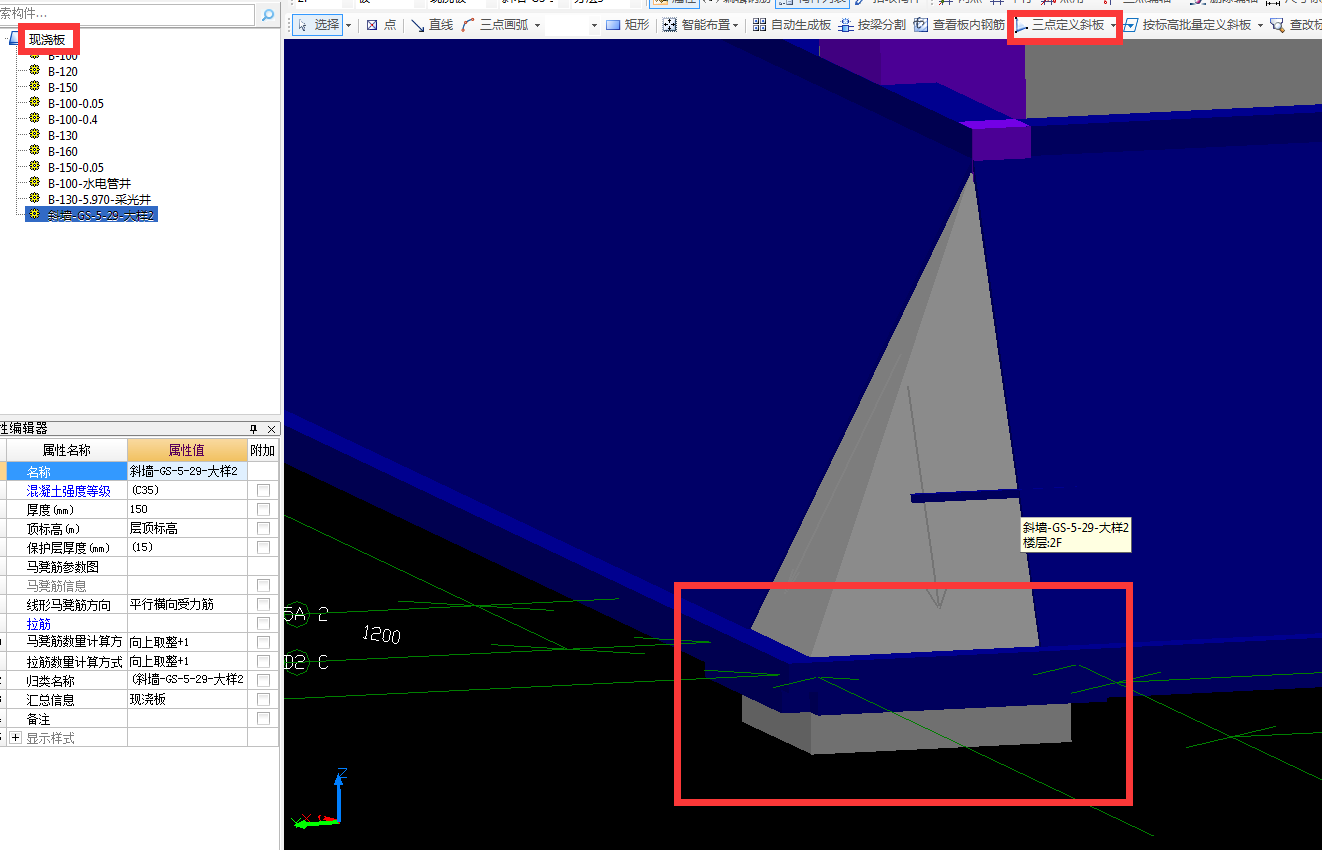

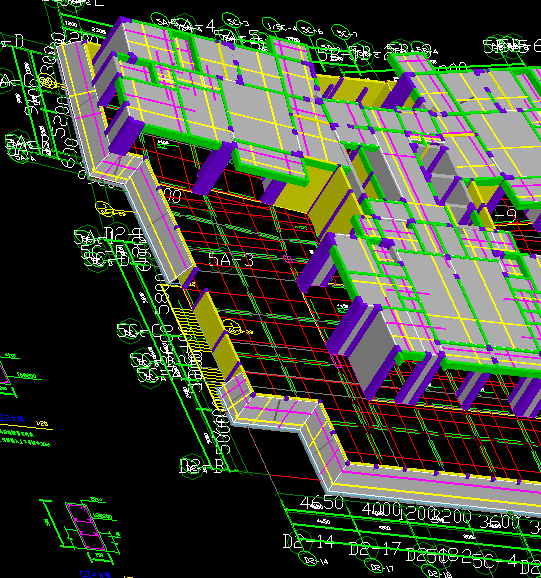

現在用的是，現澆板三點定義斜板，圈梁補充組合繪制，謝謝大家
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
還是用板布置，并用三點定義斜板，鋼筋的彎折或錨固，可以在鋼筋屬性的左或右彎折中輸入代替。然后還可以用異形梁定義布置下面的轉折處。
2019-09-04 21:39:53
-

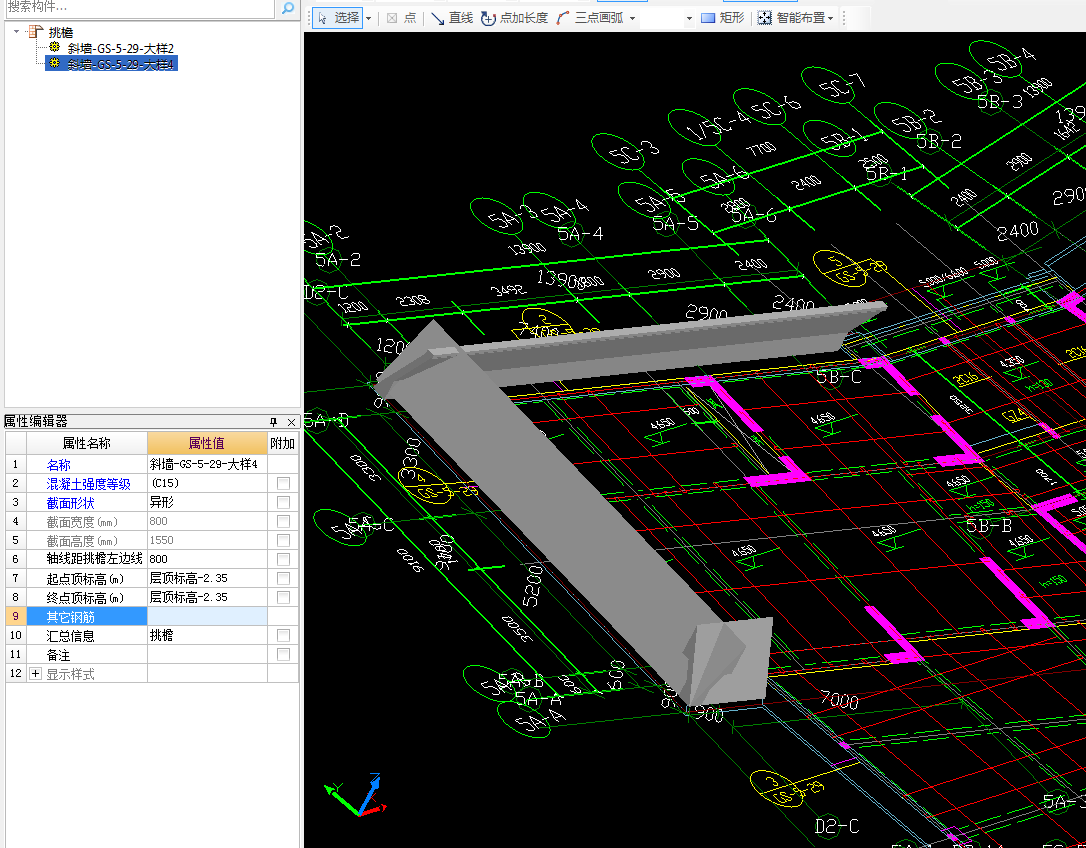

用挑檐構建定義繪制，轉角處會自動閉合，別的構建不行。
你選中你的構建，右鍵構件轉換，轉成自定義線，再把自定義線轉成挑檐即可，

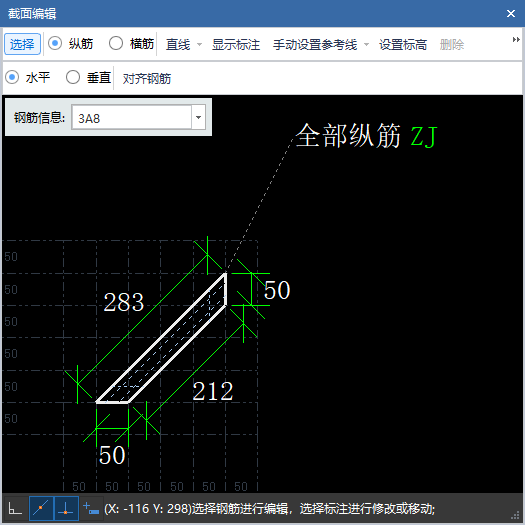

轉換完成后，鋼筋在截面編輯里面重新畫一下。
2019-09-04 18:22:56
-

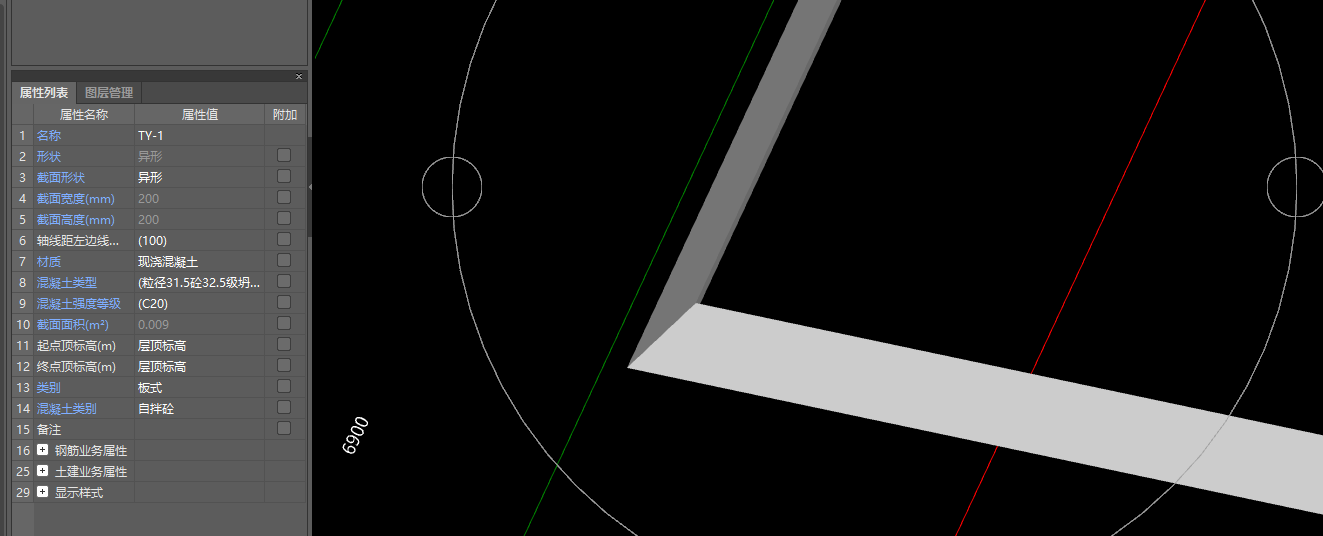

朋友我猜你用錯構件了，你肯定用的是圈梁，如果你用挑檐來繪制的話，他會自己閉合的。給你個示例；
2019-09-04 18:26:17
