圖形算量 ？
帶型基礎梯形截面軟件h1為梯形，h2為矩形；11G101-3圖集24頁圖形注寫為h1/h2，h1為矩形，h2為梯形；設計圖紙?jiān)粯?biāo)注TJB-01(3) 150/200； 圖形算量怎樣輸入
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
你好：新建條基，然后新建參數化條基單元，然后選擇合適的圖形就行了。
?
?
2015-07-18 07:47:50
-
分別定義梯形和矩形基礎單元構件，再輸入單元構件的尺寸信息計算即可。
2015-07-18 07:20:22
-

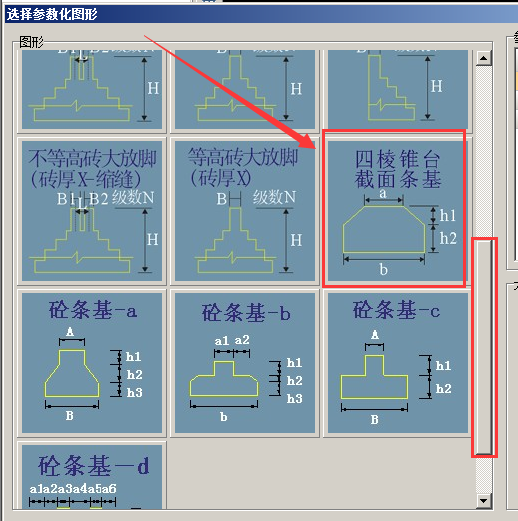

設計圖紙?jiān)粯?biāo)注TJB-01(3) 150/200；與軟件條形基礎是對應的，150是上部的h1,200是下部的h2,定義條形基礎，再定義條形基礎單元，選擇四棱錐臺截面條基，輸入相應尺寸信息就可以。
2015-07-18 08:52:07
