無手蛇
2019-12-14 16:23:35
|
廣西壯族自治區
土建土建計量GTJ
|
551查看
5回答

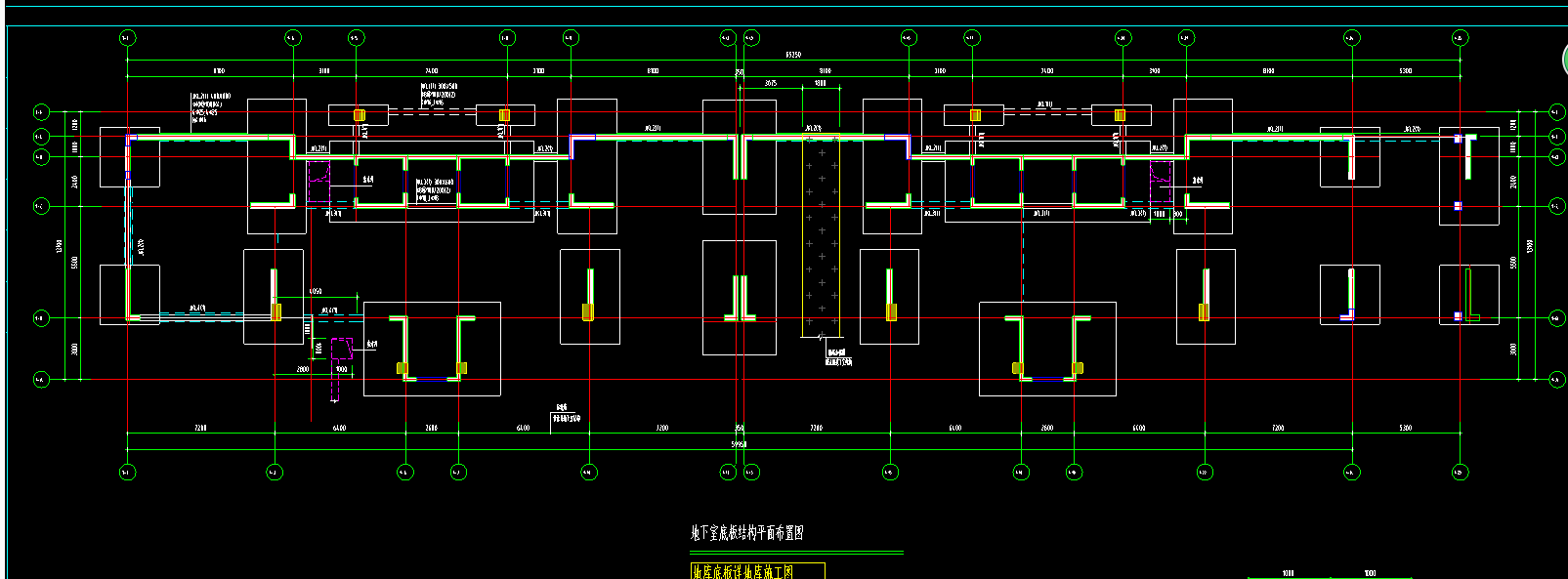

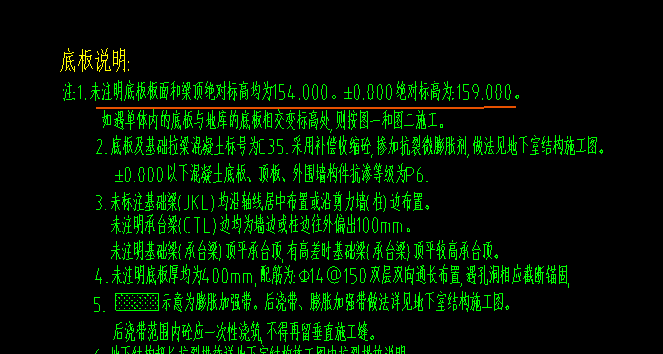

圖是地下室地板結構平面布置圖，白色的框就是地板？另外畫紅線這句話是不是有問題
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
應該是沒有問題，首層的底標高是0.000及159.000，地下室的底板標高是-5.000（154.000-159.000＝-5.000）及154.000
首次提交 2019-12-14 16:26:14 最近修改2019-12-14 16:27:00 (修改過1次)
-
白色框線不是地板，看著像基礎的邊線
說明中畫紅線的意思就是說你這一層的標高是-5.0
2019-12-14 16:26:33
-
是的，白色框是基礎板
這個畫線的沒有問題，基礎頂標高為154，正負零為159，這樣基礎頂標高為154-159=-5.0
2019-12-14 16:27:56
-
有什么問題呢？
154.000及159.000是絕對海拔高程，±0.00相當于海拔高程159.000，底板板面及梁頂?shù)慕^對高程是154.000.說明相對標高是-5.0m呀
2019-12-14 16:28:02
-
我看到白色線畫出的是獨立基礎。你畫紅線的說明沒有問題。是指底板（筏板）的標高。后面說明是0.00與絕對標高的換算基數。
2019-12-14 16:28:12
