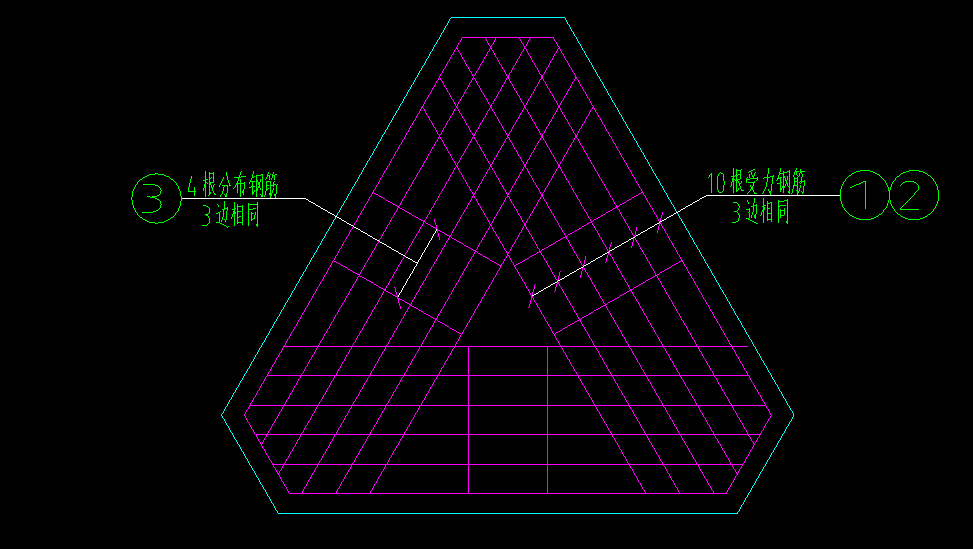

請問4根分布鋼筋在哪里布置呢？【其他鋼筋中輸入】

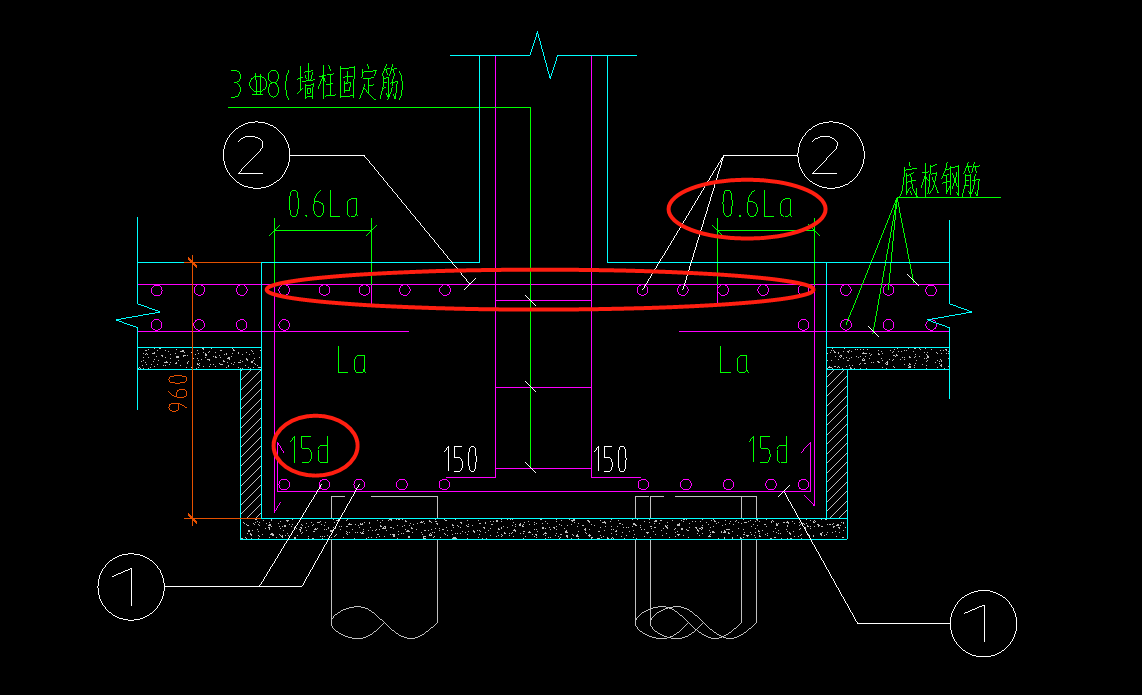

圖三的上部鋼筋如何布置？【用兩個承臺單元繪制】

0.6La和15d在哪里設置呢？【06la是豎向筋的彎折，這個整體在其他鋼筋中輸入，15d在樁承臺的彎折中輸入】

請看下這篇關于樁承臺判斷及繪制的文章http://www.sohu.com/a/338495898_798724

你好：用筏板定義，樁間連接鋼筋用自定義范圍平行布置，15d在節點設置中設置，上部搭接0.6La在編輯鋼筋時候修改長度，然后鎖定構件。

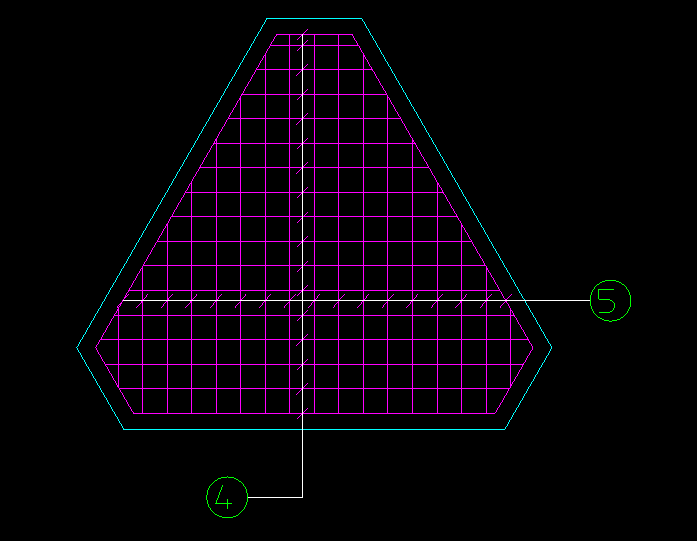

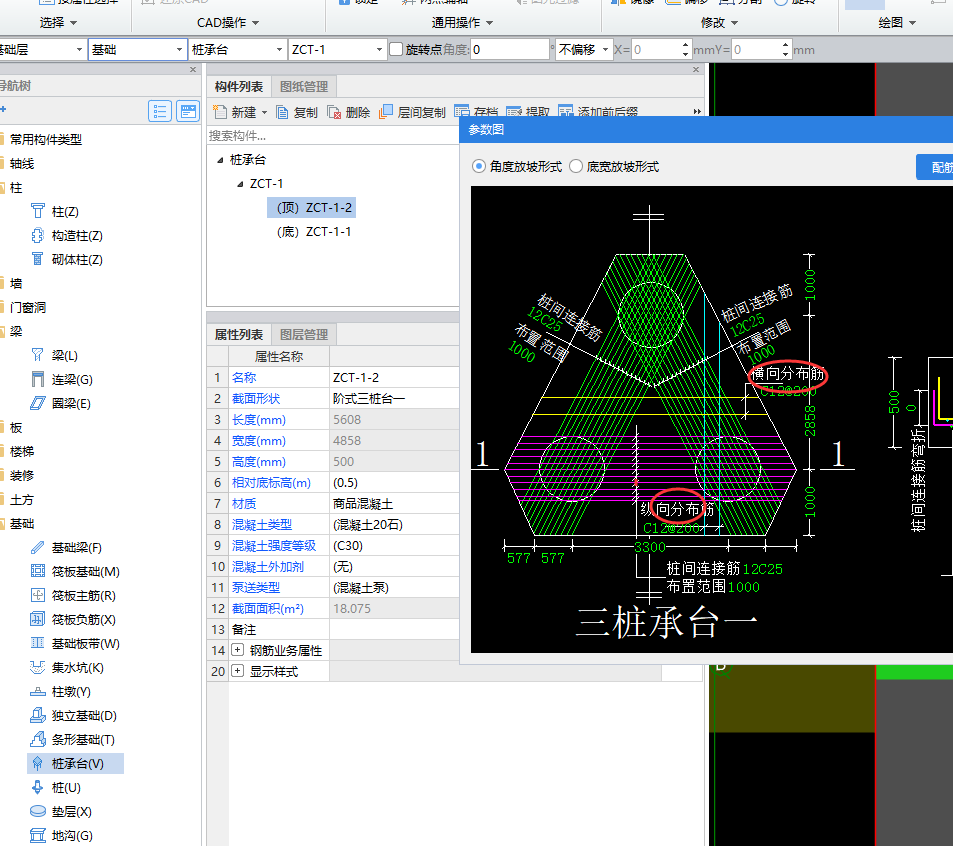

定義兩個單元的三樁承臺，1和2號鋼筋在屬性的樁間連接鋼筋里輸入數量及規格，布置范圍按樁的直徑規格輸入，3號鋼筋在屬性的其它鋼筋里編輯；4和5號在屬性縱橫分布鋼筋里輸入。
