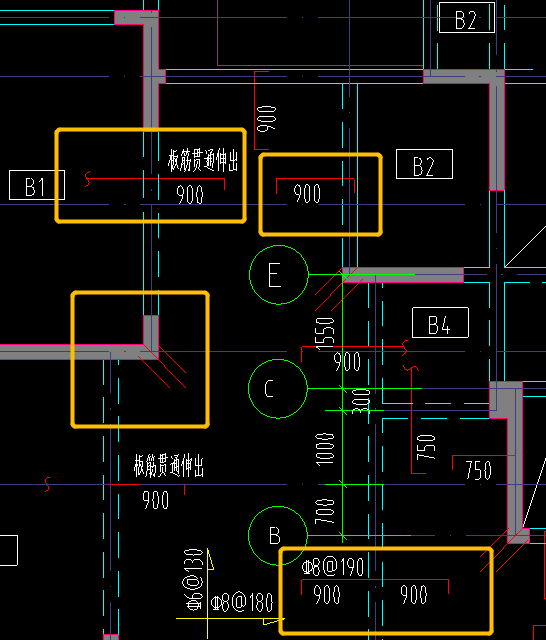

請問如何區分跨板受力筋、負筋，圖上黃色框選的都是什么筋？三根斜線的要怎么畫？
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納

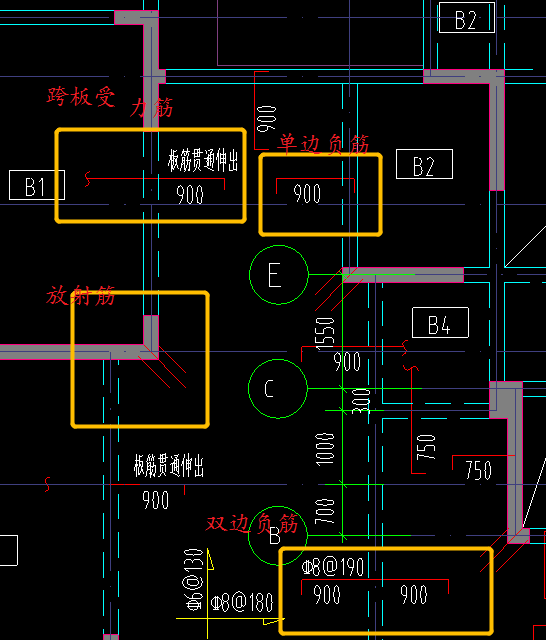

已標在圖上了，請看下圖：
2020-07-31 09:14:02
-
端部有向下向右的90度彎折的為負筋、面筋、跨板受力筋
在整板布置的是面筋，整板而且寬出板的是跨板受力筋，在板支座布置的是負筋
端部有向上向左的45度斜鉤的是底筋
s這個是表示跨板受力筋的，是伸到板的端部，或者與板另一端的同一標注的鋼筋連通的，這是設計為了標注方便，同時也不顯得有那么多鋼筋線的一種省略標注方法
斜線是表示的陽角放射筋
首次提交 2020-07-31 09:14:42 最近修改2020-07-31 09:15:50 (修改過1次)
