鋼結構
1，鋼結構中檁條是用在什么位置的，他在圖紙上面的標注示例是怎樣的
2，要計算檁條的工程量 ，公式是多少
求老師傅細節解答一下 感謝
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
檁條是設在梁上且垂直于梁，按長度乘以理論重量t計算，一般都是C型鋼
2020-12-12 11:54:43
-
檁條的設置主要是為了屋面鋼板的鋪設而設置的。如果沒有檁條,鋼板的跨度過大會造成撓度很大。如果柱距特別大,還應設置橫向和縱向的小梁,以滿足屋面鋪設鋼板的條件。
其中檁條有主檁和次檁之分。主檁條連接安裝在屋面及外墻結構柱梁上，次檁條用于把屋面板及外墻板連接在基礎結構上，主次檁條都是近代鋼結構建筑設計常用的主要結構部件。
檁條在圖紙上一般標注為:LT，其中C型鋼居多，如:C280?80?20?2.5 材質為Q235。

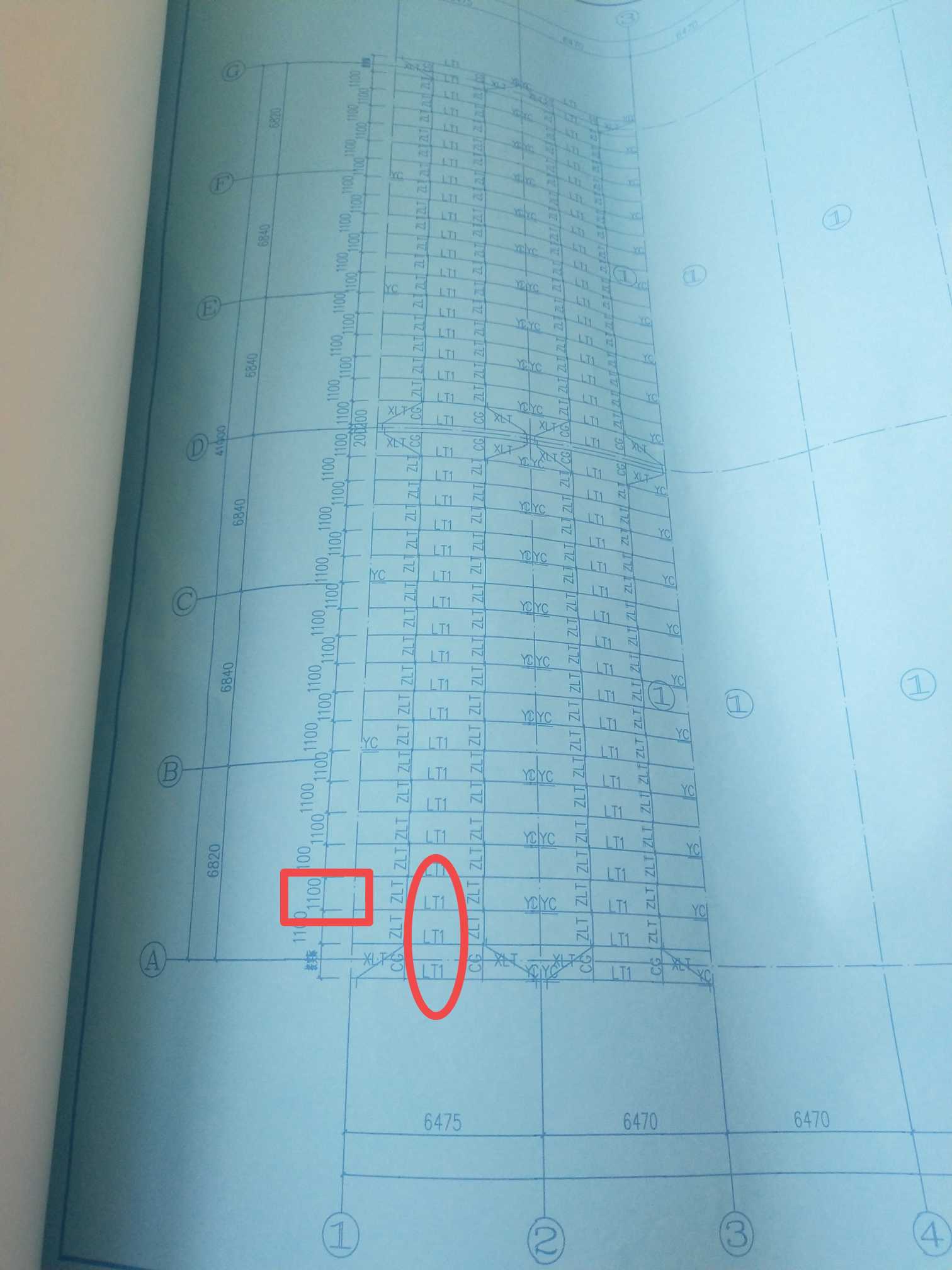

檁條計算公式你根據房屋開間及進深進行計算，要看布置方式是沿開間還是進深，我配圖這個是沿房屋的進深進行布置，檁條（LT1）布設間距為1100。附圖如下所示:
2020-12-12 11:36:59
