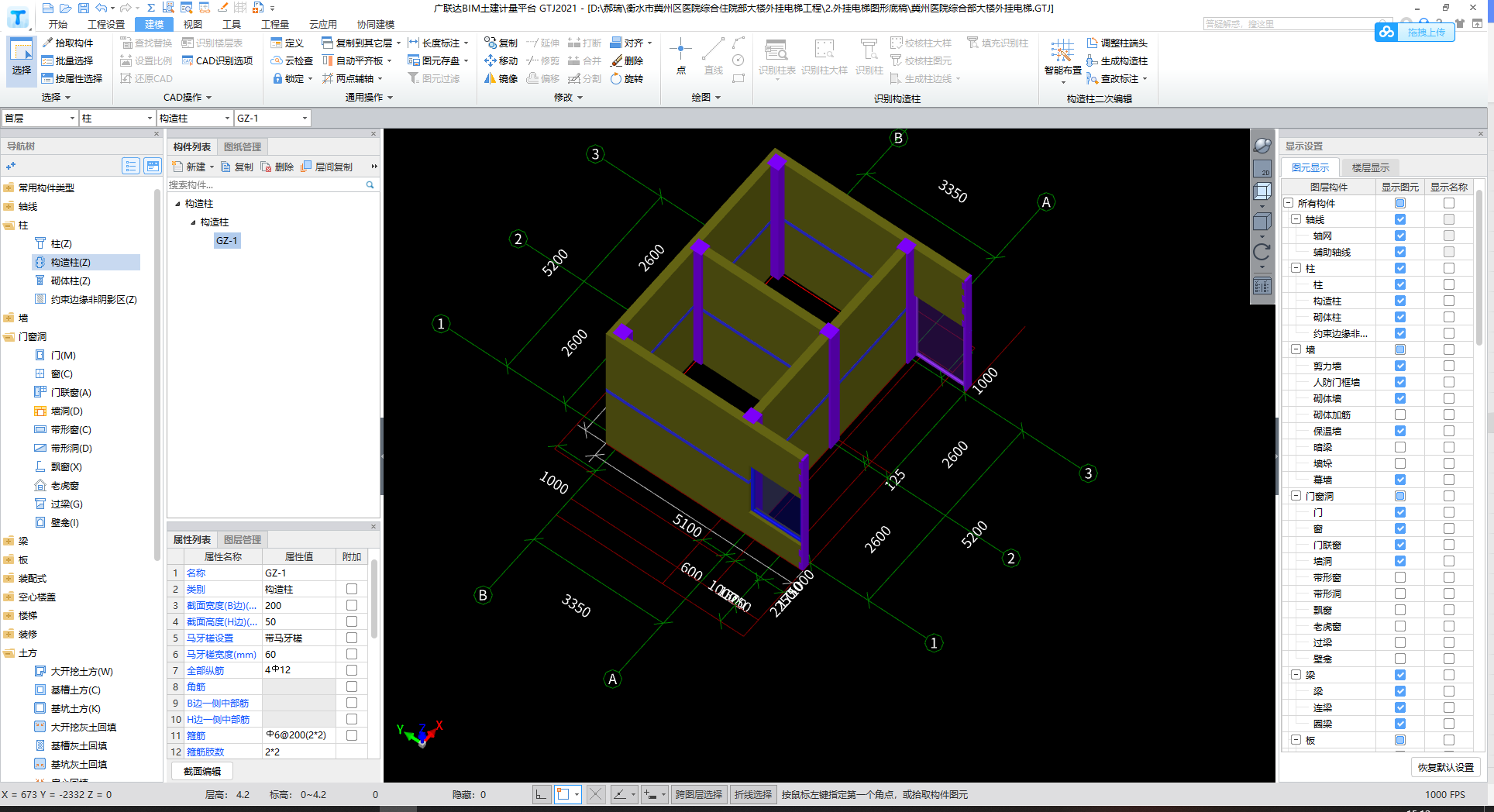

具體按圖紙要求，看上圖是端墻，一般要設置的

當墻長超過5m中間又無橫墻或柱支承時，宜在墻頂與梁板結合處設置拉箭；當墻長超8m或?qū)痈叩亩稌r(shí)，應設置砼構造柱；砼構造柱除在施工圖中注明外，尚應在墻體轉角、不同厚度墻體交接處、較大洞口(≥2400)及輕隔墻門框二側、懸臂墻端部設置構造柱；構造柱施工時，應先砌墻后澆柱，并在其所處的梁面及梁底預留鋼筋。

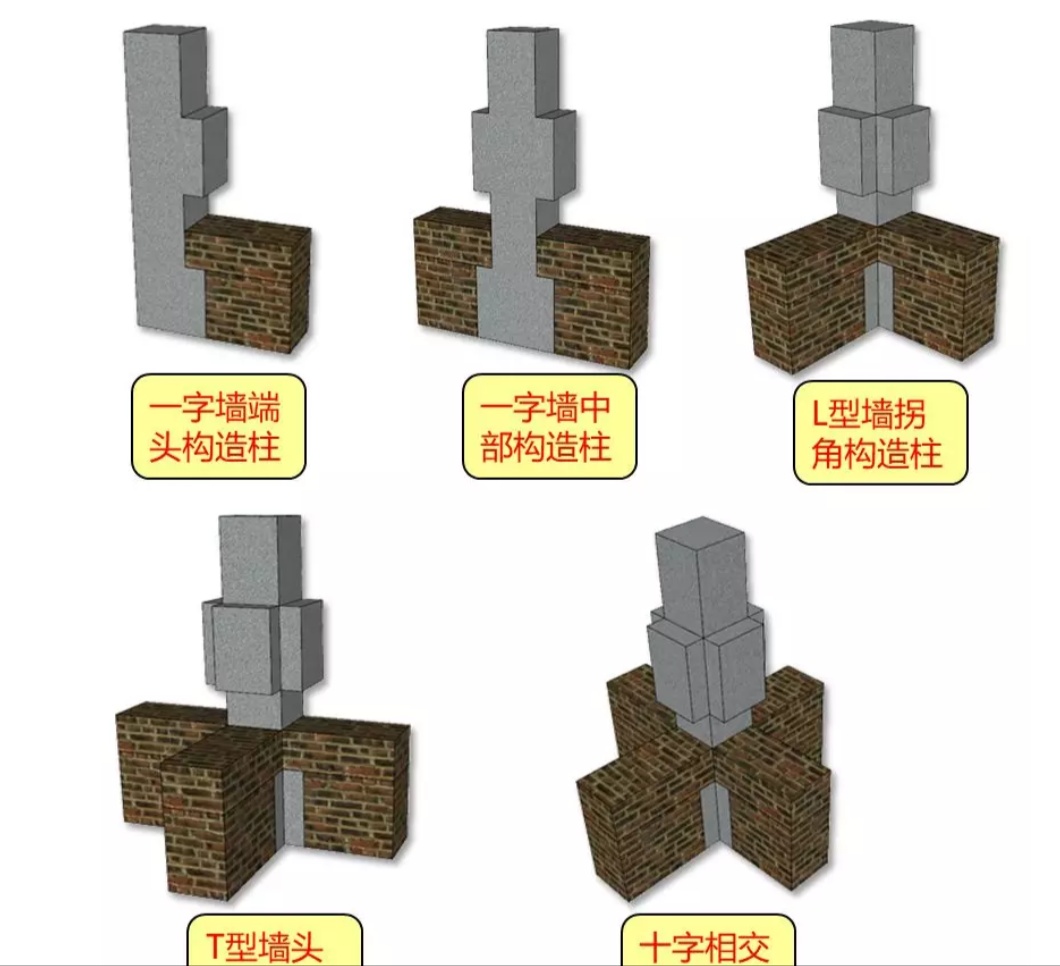

常見構造柱布置形式如下所示:

布置位置不正確，應該在墻與墻交界處設置，圖中柱子并沒有對兩道墻的連接起到作用。

回答正確請采納并點贊，因?yàn)槊恳晃粚＜叶际敲赓M(fèi)回答的?。。?/p>
