聞佳田
2021-01-08 10:58:34
|
江蘇省
土建算量GCL2013
|
612查看
3回答

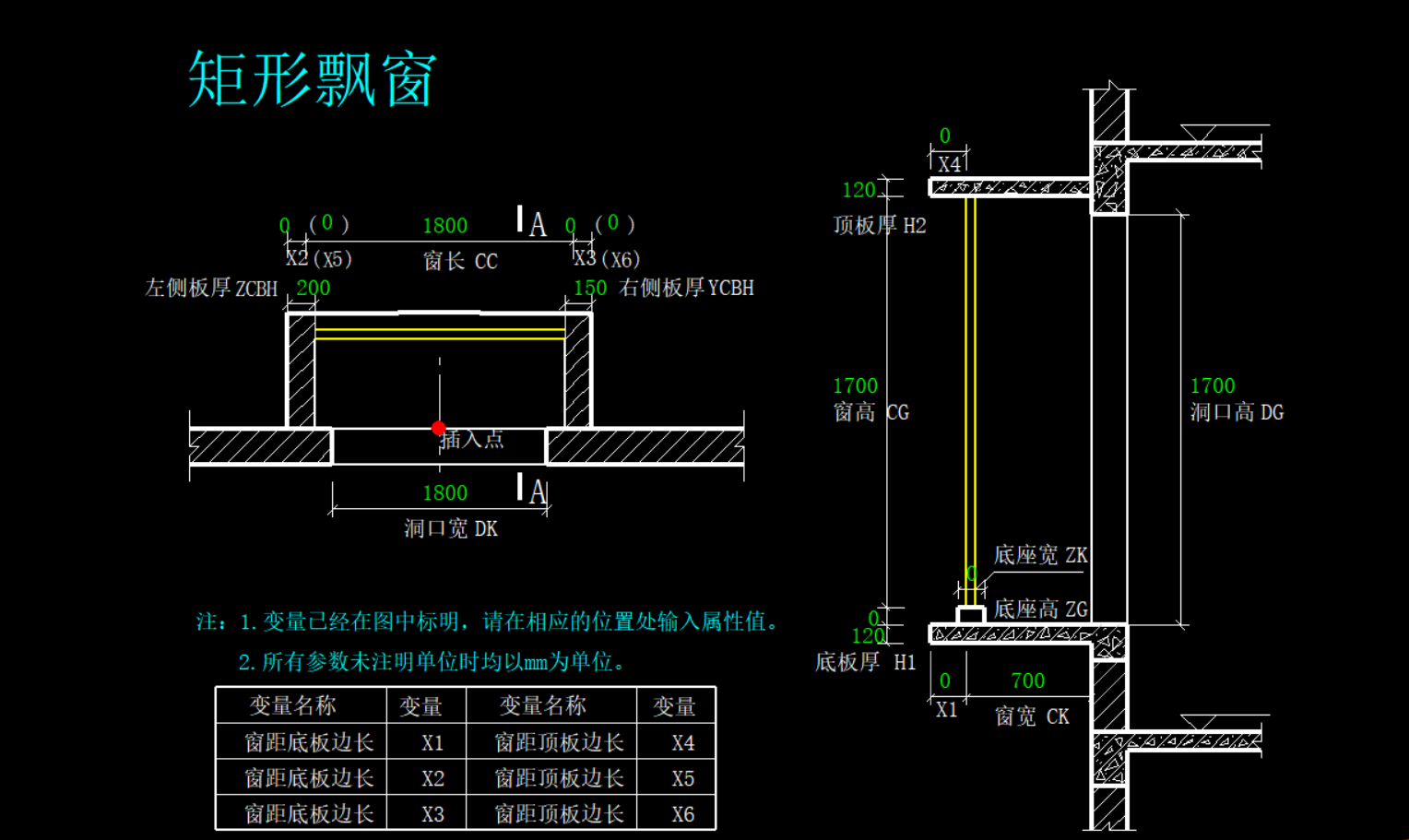

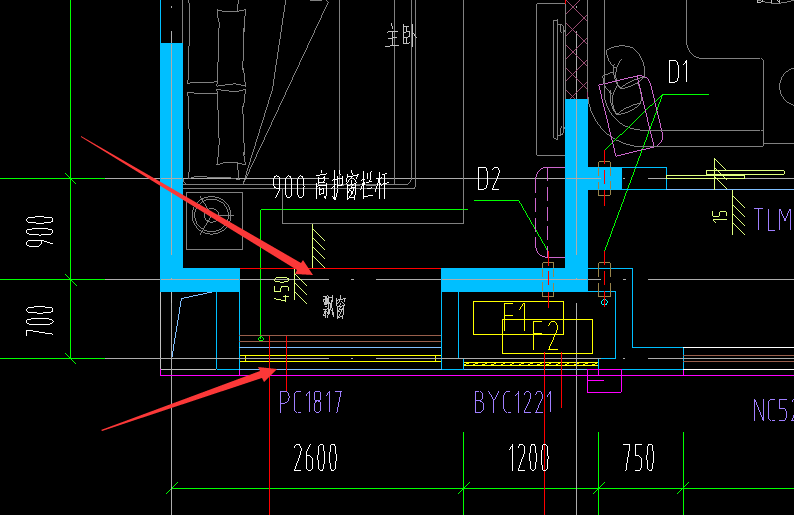

這個飄窗的繪制位置是上面還是下面那個箭頭，飄窗的截面編輯編輯的對嗎
板厚左邊200 右邊150

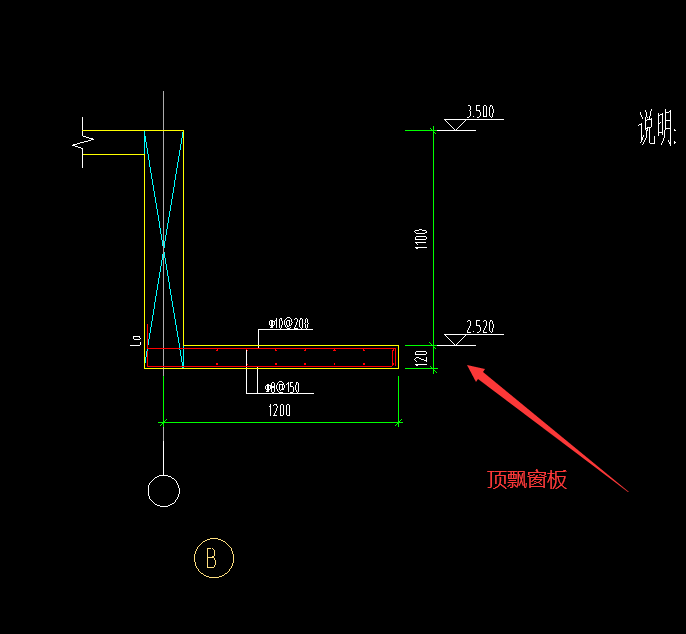

圖紙只給了上飄窗板 也沒具體的長度 這個飄窗板怎么繪制
全部回答
(3)
首答僅用{{minutesHtml}}
-
剪力墻中間距離就是飄窗板長度，飄窗板寬度1200?剪力墻厚度/2 厚度120 可以在自定義里超級繪制
首次提交 2021-01-08 11:02:13 最近修改2021-01-08 11:02:13 (修改過1次)
-
上面箭頭的位置繪制。建議飄窗繪制用欄板加挑檐或板分開繪制布置鋼筋。飄窗板長度即剪力墻間距離，寬度為1200+1/2剪力墻厚度
首次提交 2021-01-08 11:03:31 最近修改2021-01-08 11:03:32 (修改過1次)
-
你好：用板定義。
2021-01-08 11:04:11
