圖集問題

11G101-1    第59頁邊角柱錨固，E節點第一層鋼筋伸到柱內側彎折8D，第二層鋼筋伸到柱邊？   怎么確定第一層鋼筋和第二層鋼筋？補充問題：

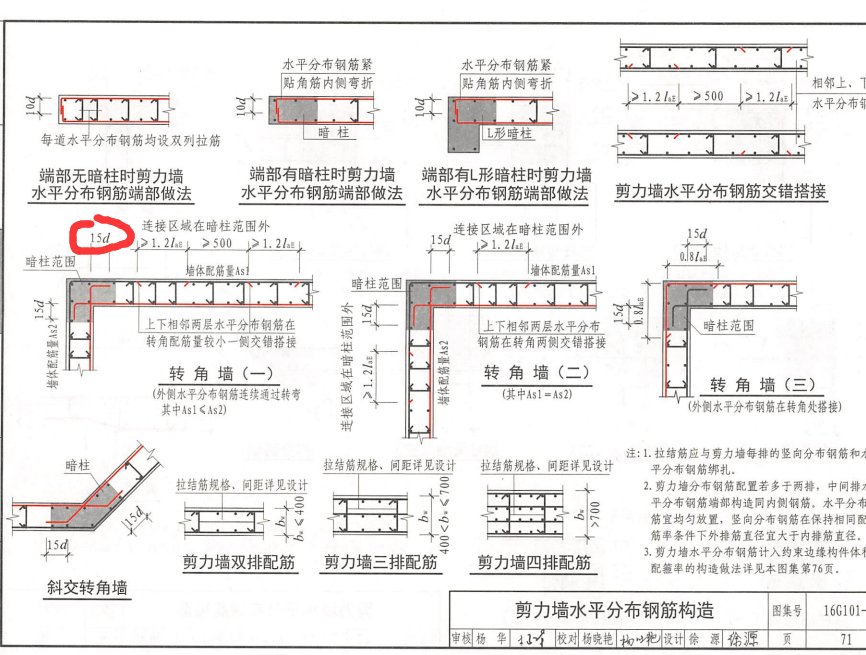

圖集問題

1:11G101 P62第2條注解中：小墻肢即墻肢長度不大于墻厚4倍的剪力墻。矩形小墻肢的厚度不大于300時，箍筋全高加密。（ 厚度指的什么？）（小墻肢長度不大于墻厚4倍，像L型、T型、一字型怎么比較？）11G101 P70第2條注解中：本圖集所指小墻肢為截面高度不大于截面厚度4倍的矩形截面獨立墻肢。（小墻肢截面高度大于截面厚度4倍矩形截面獨立墻肢怎么理解）？           這兩個關于小墻肢的定義一樣不？如何理解？ 2:約束邊緣端柱的箍筋加密除了搭接區外，也要按框柱部位要求（嵌固部位、梁內、梁底、梁頂及頂層梁內這些位置嗎？）那要是構造邊緣端柱呢，這些位置還加密嗎？3:約束邊緣暗柱的箍筋加密除了搭接區外，也要按框柱部位要求（嵌固部位、梁內、梁底、梁頂及頂層梁內這些位置嗎？）那要是構造邊緣暗柱呢，這些位置還加密嗎？4:約束邊緣轉角墻和翼墻是否還要按框柱那樣加密？和約束邊緣暗柱有什么區別？5:構造邊緣轉角墻和翼墻是否還要按框柱那樣加密？和約束邊緣暗柱有什么區別？

求17G101 系列圖集常見問題答疑圖解 全部圖集，謝謝！

求17G101 系列圖集常見問題答疑圖解 全部圖集，謝謝！QQ：404968200

鋼梯圖集問題

如圖所示，建筑圖中要求T2E06C-1.75（1.75是什么意思？），可是查了圖集并沒有T2E06C，只有T2E06。如何解決呢。 謝謝老師

圖集問題，

1:人防門框墻，藍顏色圈起來的位置，豎向鋼筋是都按剪力墻鋼筋那樣，伸入頂板內彎折12d嗎？還是從板底伸入一個錨固長度？或者≥0.4錨固長度然后彎折15d？怎么理解呢？（板厚200）實際施工呢？2:人防門框墻這3中形式的豎向構件，幫扎搭接區都加密嗎？（還是有豎向構件不用加密）？3:車庫室內中間位置有道L型剪力墻，剪力墻是內墻，（一側墻長2米，一側1.7米）拐角處沒有柱，這時剪力墻拐角處位置的水平筋是怎么互相錨固的？4:截圖地下室外墻中1節點圖里LIE是什么意思？怎么看這個節點表示的意思？
