您好，定義暗柱

異形柱/異形暗柱/異形構造柱的繪制方法一致，以柱舉例說明：

方法一：新建參數化柱，從截面類型中選擇對應的形狀定義即可，鋼筋在屬性列表下方的【截面編輯】中編輯，然后使用點/智能布置功能布置即可。

點擊藍色字體獲取詳細答案

方法二：若參數化柱中沒有符合工程要求的截面類型，建議新建異形柱，在【異形截面編輯器】中繪制截面，鋼筋也是在屬性列表下方的【截面編輯】中編輯，然后使用點/智能布置功能布置即可。

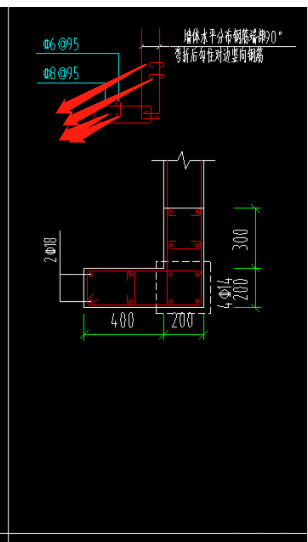

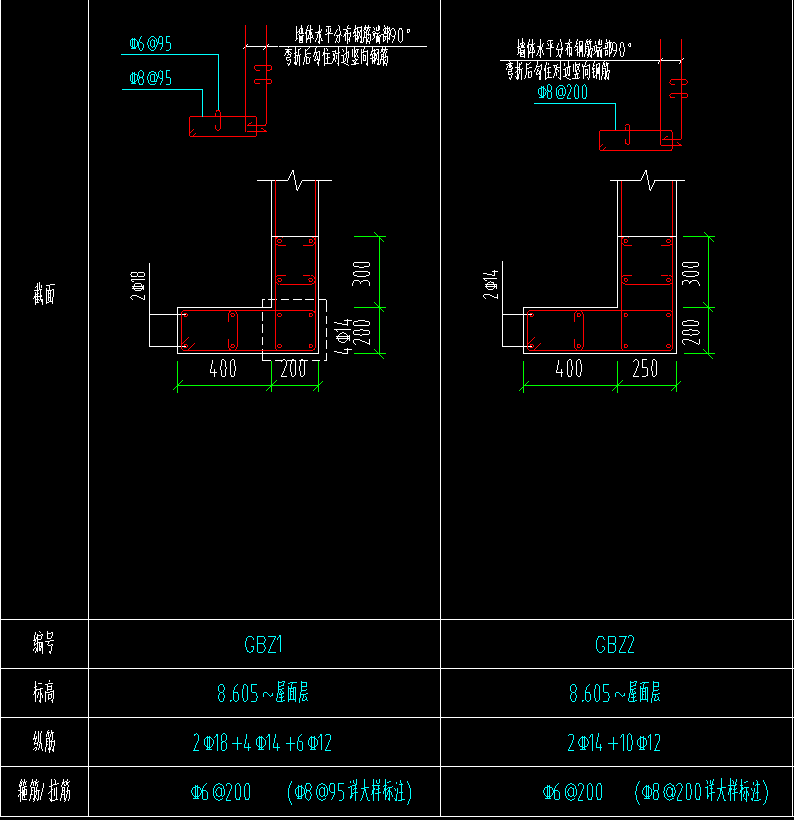

方法三：若異形的柱比較復雜，且圖紙中有柱大樣圖時，可以導入圖紙，先識別柱大樣將柱屬性列表中的信息（包括鋼筋信息）識別好之后，再使用【識別柱】進行圖元的識別。

備注：點式構件按F4切換插入點，F(xiàn)3左右旋轉，shift+F3上下旋轉。

如果有幫到您， 采納+點贊 一下吧^_^您的采納和點贊就是對我的支持與肯定謝謝！
