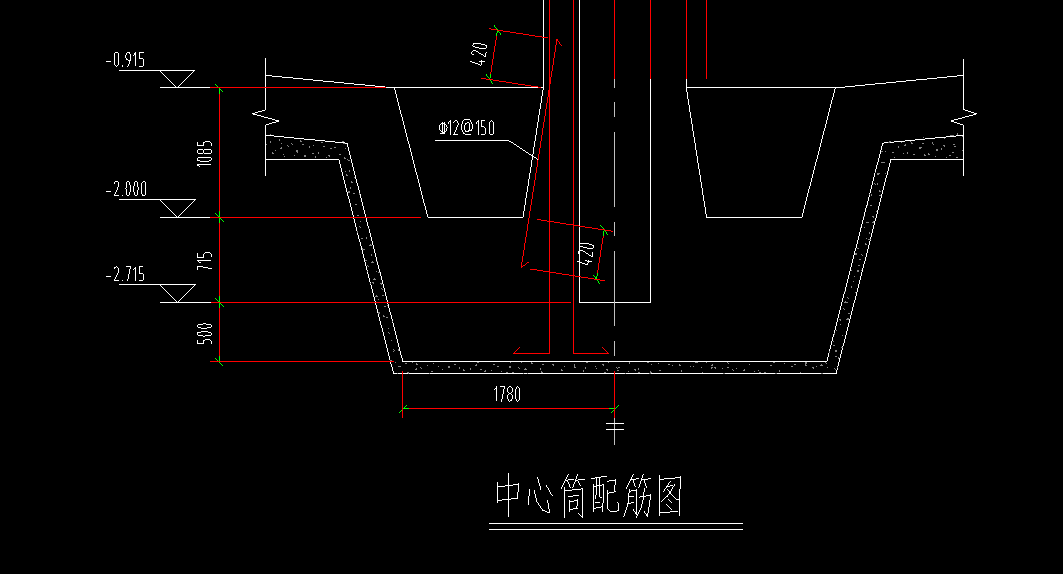

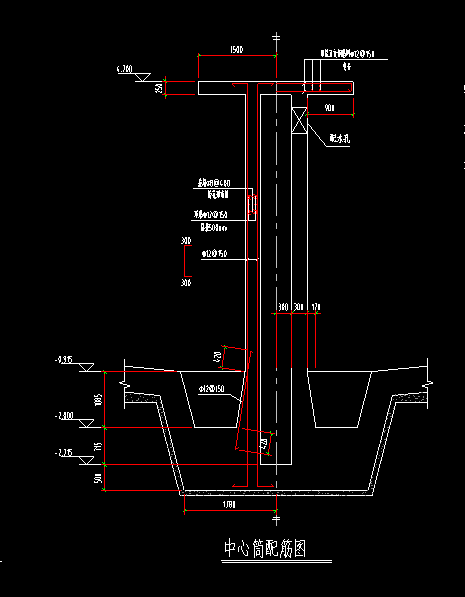

關于污泥濃縮池池底繪制
老師請問這個如何用筏板繪制啊，或者不用筏板？
2021-06-18 07:38:41 補充
用了自定義線無法計算模板，無法布置土方，雖然墊層可以用自定義貼面計算
全部回答
(4)
首答僅用{{minutesHtml}}
-
用筏板基礎布置底板，再定義自定義集水坑，采用畫線方式布置排水溝。
2021-06-17 21:20:31
-
要不要我傳給你我們現正在施工
2021-06-17 21:27:56
-

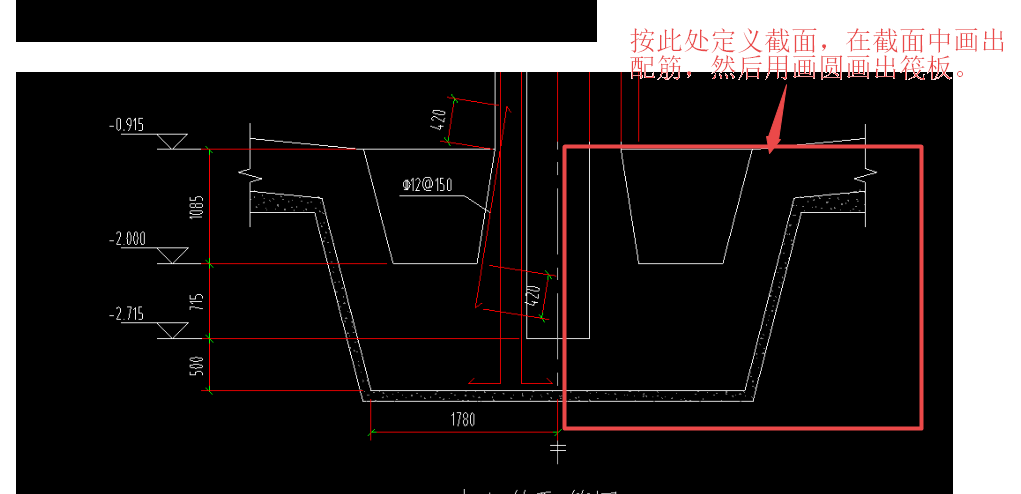

可以用自定義異形線，畫出截面（按中心定義一半寬度的截面，然后用畫圓的方法畫出筏板基礎）再畫圓處理畫底板。
模板可以按展開寬度乘上長度或利用計算公式處理。土方可以按中間部分和外側部分的標高定義兩個大開挖土方來處理。
首次提交 2021-06-17 22:09:01 最近修改2021-06-17 22:09:02 (修改過2次)
-
你好：筏板定義，使用筏板變截面，定義自定義集水坑，直線繪制。
2021-06-18 14:26:04
