空調圖例

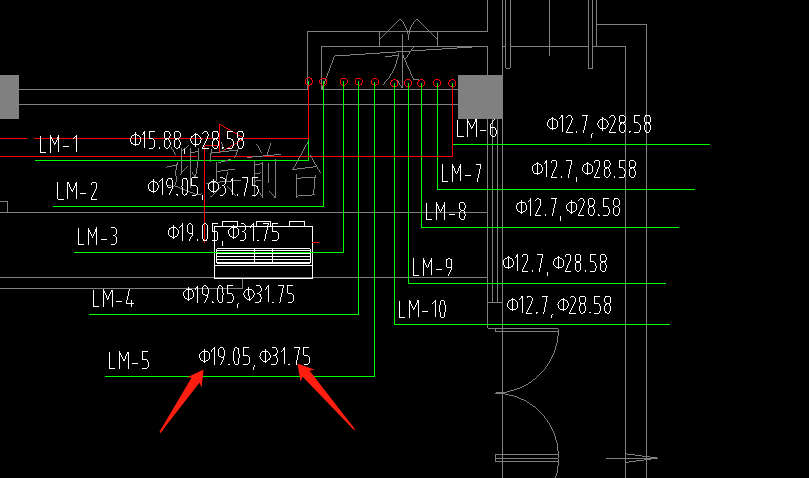

請問各位老師，圖中紅線、藍色虛線哪個代表氣管、液管；比如LM-1 兩個規格怎么區分。
全部回答
(2)
首答僅用{{minutesHtml}}
-
與壓縮機上連接著的細管是高壓管（液管）；
與壓縮機上連接著的粗管是低壓管（汽管）。因?yàn)榭照{(diào)制冷系統是一個密閉循環系統，進到內機的冷媒是液態的，所以可以用小點，回到外機的是氣態的冷媒，所以要用粗點的銅管。
首次提交 2021-11-19 14:44:22 最近修改2021-11-19 14:45:03 (修改過1次)
-

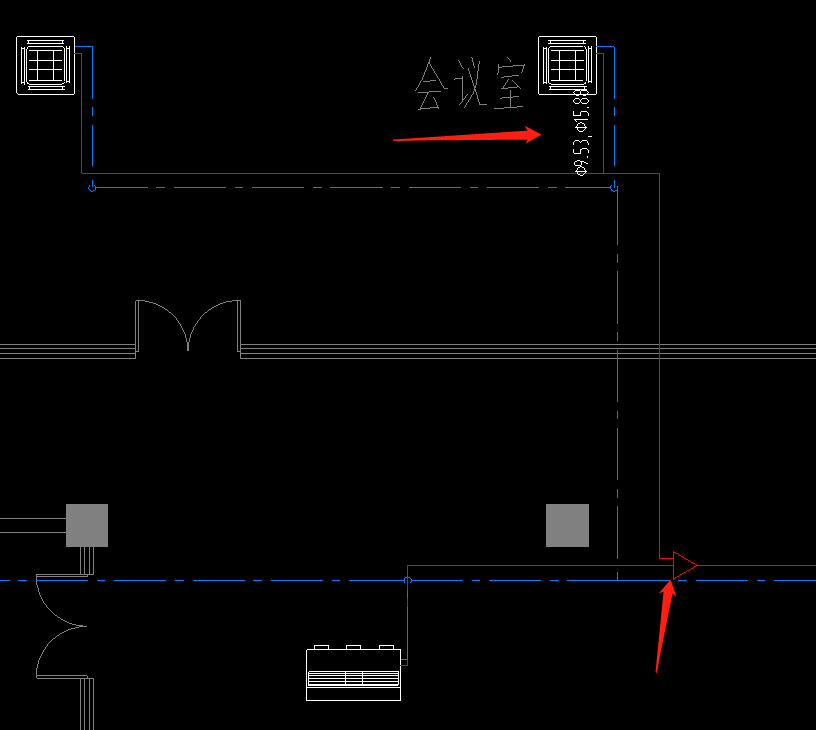

紅線代表冷媒管，供、回兩條管用一根線表示，計算長度時分別統計就可以了。
藍線代表冷凝水管。
2021-11-19 15:00:24
