你好：方法一：在軟件中通常把非陰影區的部分定義為暗柱，即把它和暗柱本身當做一個暗柱處理，鋼筋是在暗柱的截面編輯中繪制。

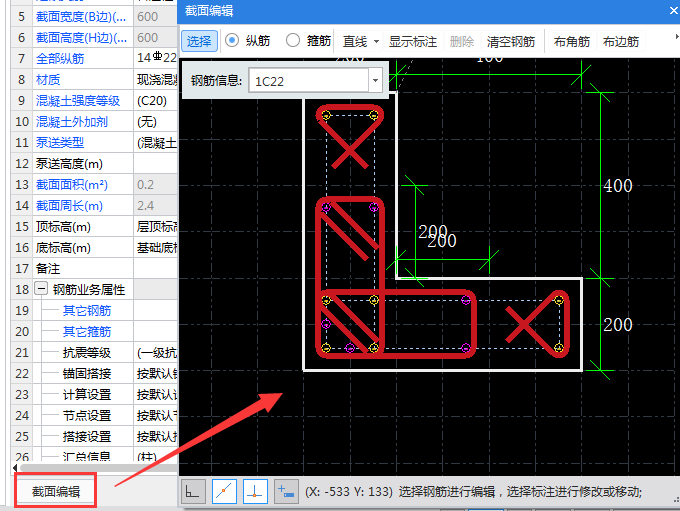

方法二：新建參數化柱，在參數化圖形中，選擇對應形狀中最后一種形式，按照?qǐng)D紙將尺寸對應輸入，在【屬性列表】/【截面編輯】中設置相應的鋼筋信息。

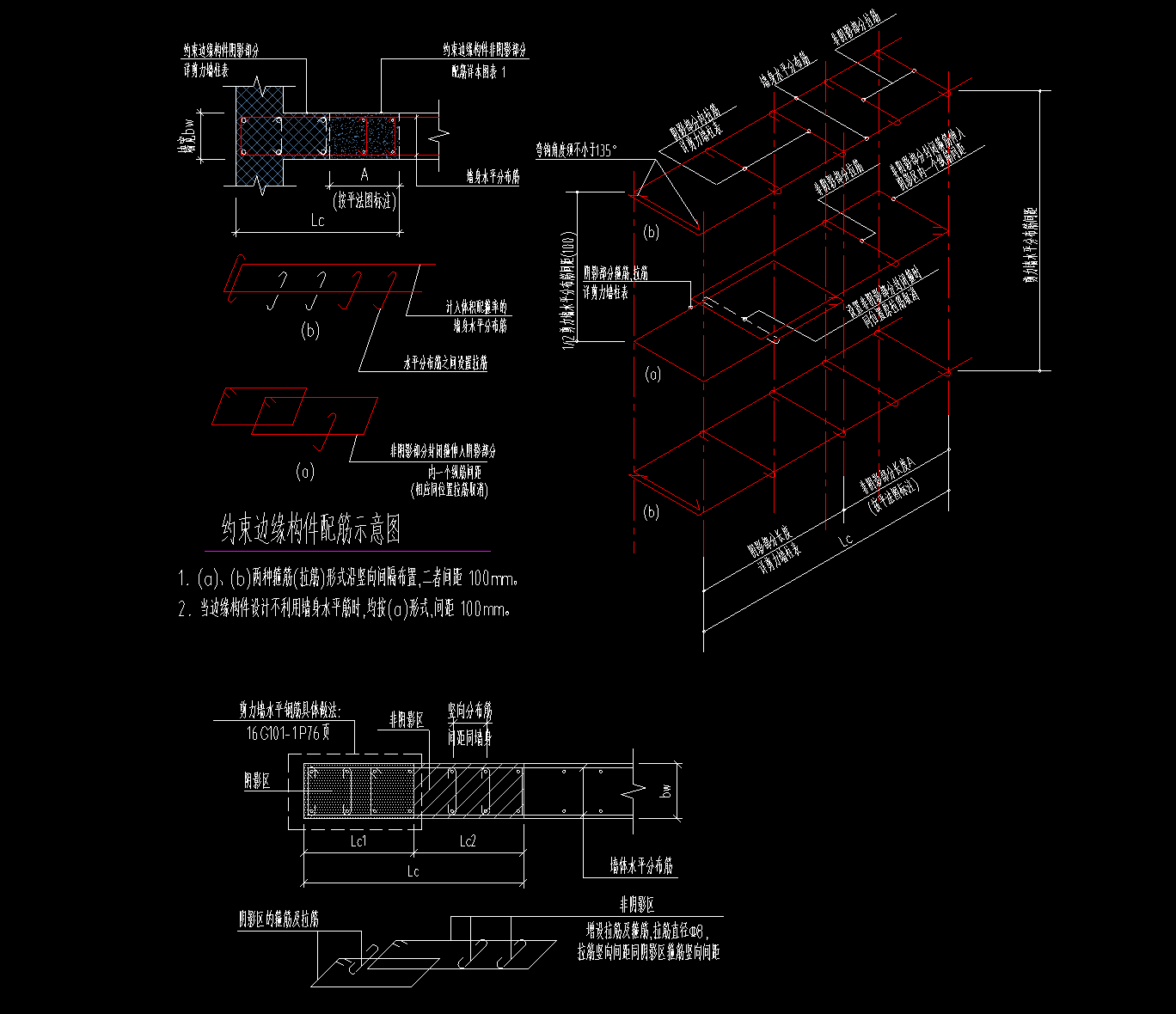

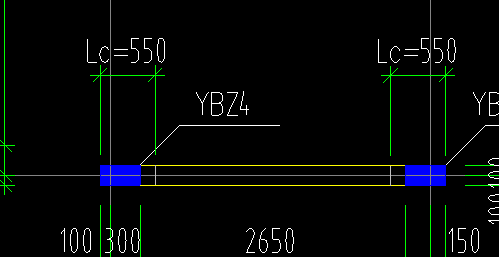

備注：若將約束邊緣暗柱陰影部分和非陰影部分分別單獨用暗柱布置，對暗柱鋼筋計算沒有影響，影響梁支座的識別。
