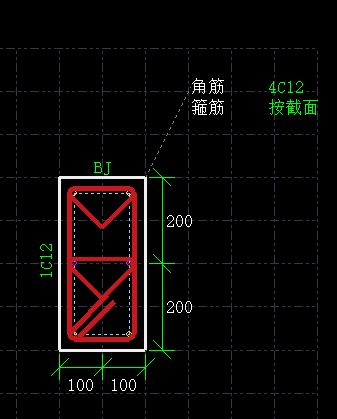

你好：不用繪制矩形箍筋。用剪力墻水平鋼筋代替箍筋的不用繪制，暗柱需要用相鄰剪力墻覆蓋，軟件自動計算剪力墻水平鋼筋貫通暗柱布置的。

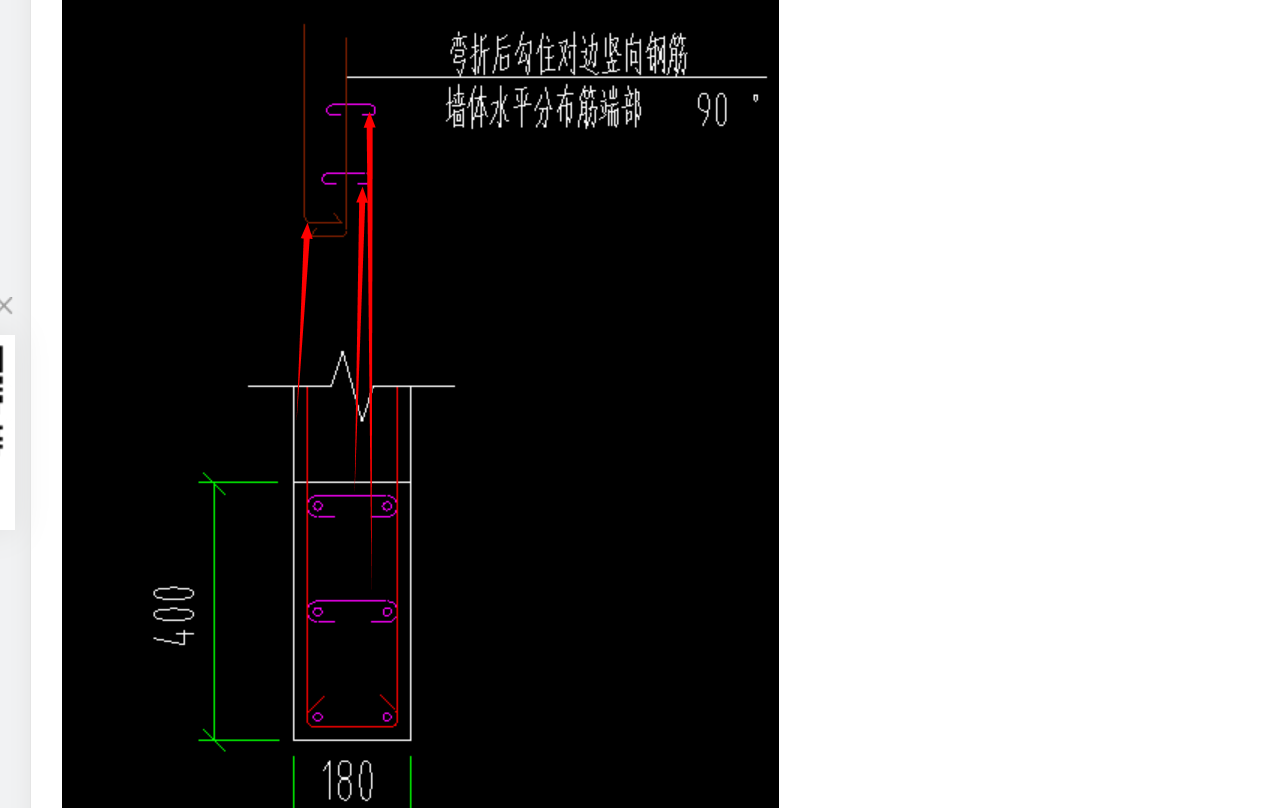

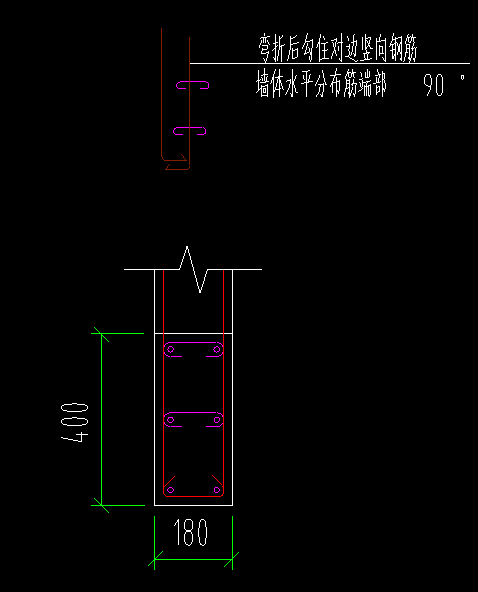

土建計量GTJ2021中：選中剪力墻，在屬性中修改“水平分布筋計入邊緣構件體積配箍率“修改為“計入“，則剪力墻水平鋼筋會按照節點設置中“水平筋代替邊緣構件箍筋時端部暗柱/邊緣翼墻/轉角墻節點“計算。如圖：

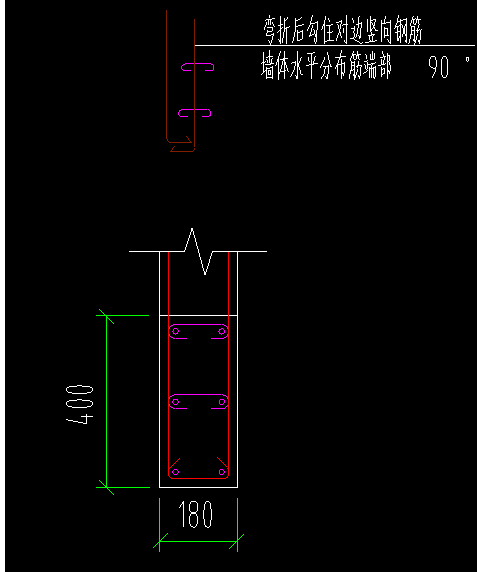

土建計量GTJ2018中：墻兩側的水平筋不能形成封閉，可以不輸入暗柱箍筋，剪力墻水平筋的彎折在工程設置---計算設置---節點設置---“水平鋼筋端部暗柱節點”中改成“（墻厚-2*保護層）/2”的長度，計算的鋼筋量上和封閉的差別不大，只是顯示不了封閉的水平筋而已。如圖：
