鄭子睿
2022-03-18 16:30:01
|
廣西壯族自治區
土建設計計價軟件GCCP
|
3857查看
11回答

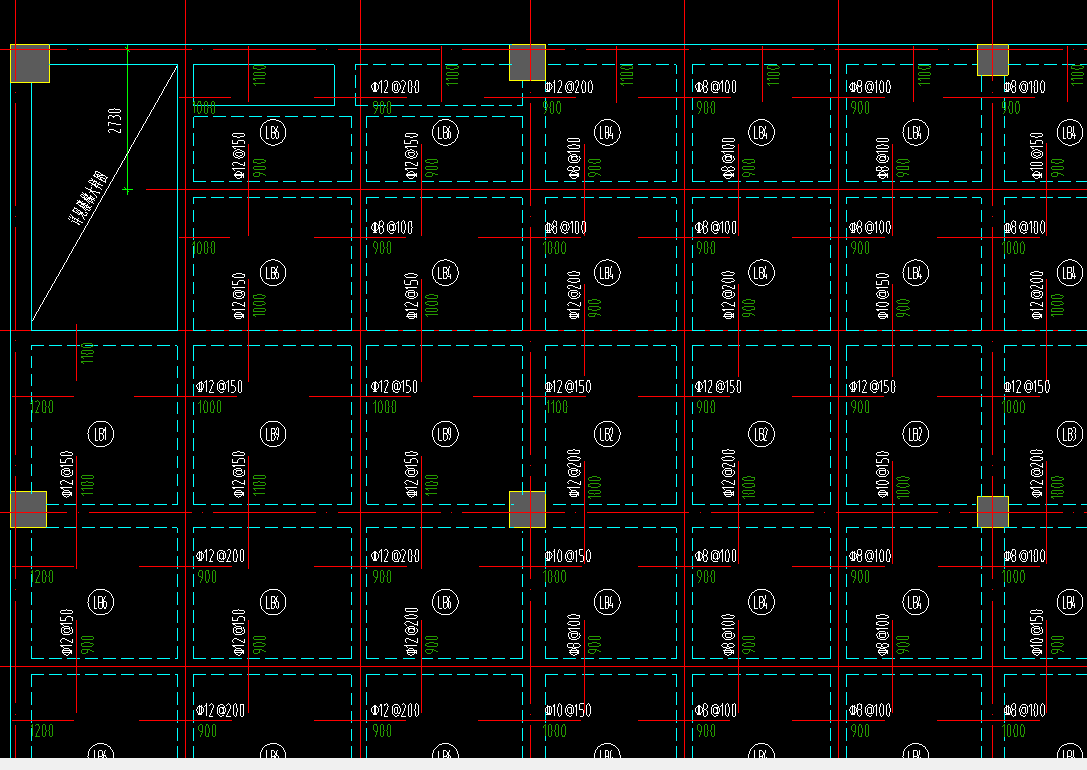

如何區分底筋跟面筋
全部回答
(11)
首答僅用{{minutesHtml}}
-
已采納
圖中所示的均應該為板面附加筋
底筋可以參考板的結構說明，應該會有，或者在圖紙上會標準
一般來說90°彎鉤的是面筋
135°彎鉤的是底筋 廣聯達布置的受力筋默認黃色的是底筋、粉色的是面筋
首次提交 2022-03-18 16:30:33 最近修改2022-03-18 16:31:54 (修改過1次)
-
這圖上全部是板負筋，沒有看到受力筋底筋、面筋
2022-03-18 16:31:16
-
圖中都是負筋，沒有看到底筋 說明里找找布筋要求
首次提交 2022-03-18 16:31:30 最近修改2022-03-18 16:31:49 (修改過1次)
-
你好：
景一：在軟件中區分；
方法一：板和筏板的底筋顯示為黃色，面筋顯示為紫色。

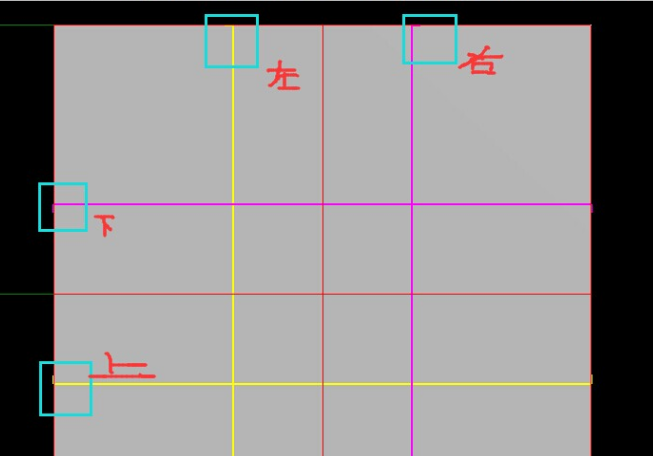

方法二：彎折方向向下、向右是面筋，彎折方向向上、向左是底筋（筏板底筋有顯示彎折，現澆板底筋不顯示彎折，會正常計算）。如圖：
場景二：在圖紙中區分；

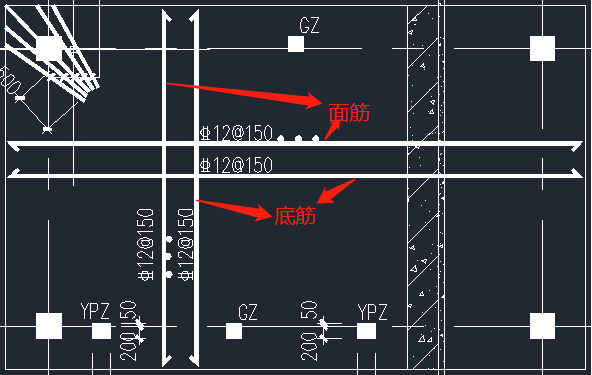

方法：查看板/筏板鋼筋彎折/彎鉤方向，彎折/彎鉤方向向下、向右是面筋，彎折/彎鉤方向向上、向左是底筋。如圖：
2022-03-18 16:31:46
-
看說明，圖中所畫的紅線均為板負筋
首次提交 2022-03-18 16:31:54 最近修改2022-03-18 16:32:45 (修改過1次)
-
底筋用B表示，面筋用T表示。
2022-03-18 16:32:50
-
你這全是面鋼筋，底鋼筋應該有另說明
2022-03-18 16:33:35
-
底筋兩項會有斜的箭頭 面筋箭頭一般呈90度呈直角
2022-03-18 16:34:14
-
贊同2樓專家
2022-03-28 10:26:26
-
該圖全是板面負筋。另外口訣左上底，右下面，看彎鉤方向
2022-04-01 17:35:16
-
底筋面向上，面筋朝下。
2022-04-01 18:43:12
